| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zion communication OR OEM |
| 인증: | ISO, CE, RoHS, UL |
| 모델 번호: | 네트워크 랙 캐비닛 |
| 최소 주문 수량: | 1,000 PC |
| 포장 세부 사항: | 1 PC / 플라스틱 백, PC / 통 |
| 배달 시간: | 정상적으로 10 워킹데이스 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 30,000 PCS / 달 |
| 모델: | 구리 케이블링 | 브나드: | 시온커뮤니케이션 |
|---|---|---|---|
| 색상: | 검정, 회색 | 적재 능력: | 60kg |
CAT6A 비차폐 툴리스 RJ45 플러그로, 빠른 현장 종단, 안정적인 전기 접촉 및 구조화된 구리 케이블링 시스템에서의 편리한 설치를 위해 설계되었습니다.

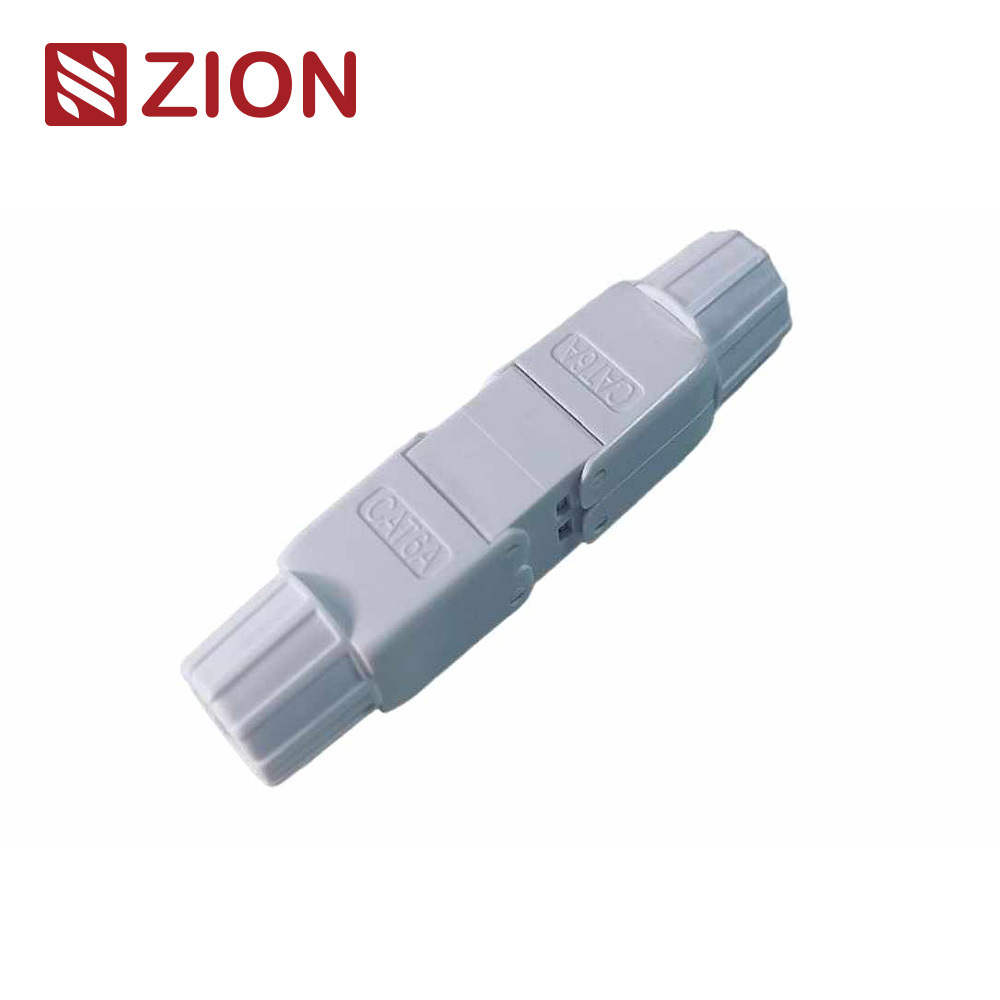

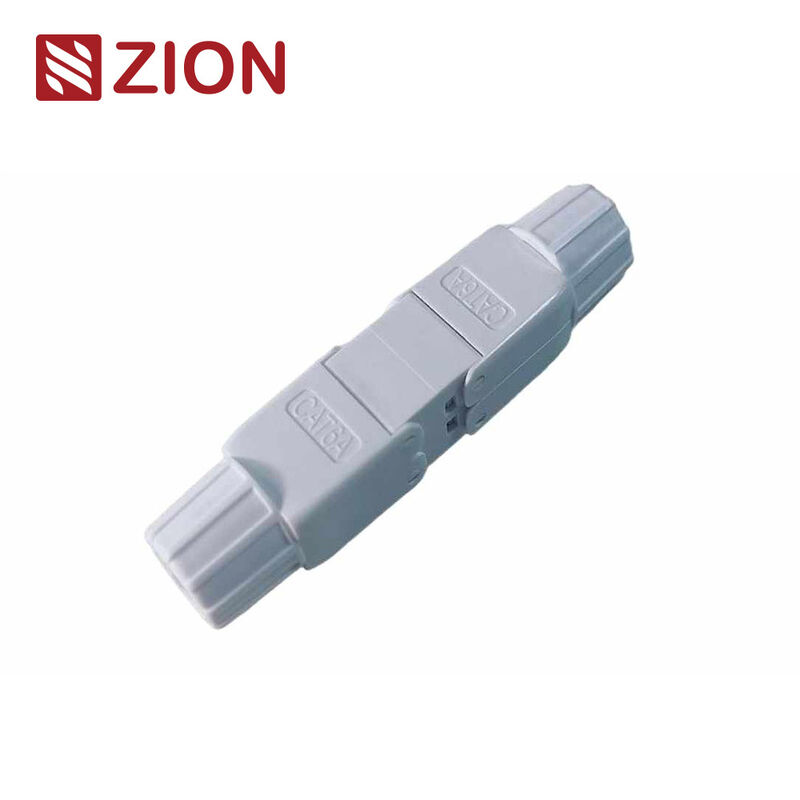

RJ45 UTP CAT6A 툴리스 플러그
CAT6A
RJ45 UTP
툴리스 (Toolless)
비차폐 (Unshielded)
22/23/24AWG핵심 요약
이 CAT6A UTP 툴리스 플러그는 빠른 현장 조립, 넓은 도체 호환성 및 고속 구리 케이블 링크를 위한 안정적인 연결 성능을 필요로 하는 설치자에게 실용적인 선택입니다.
ZION RJ45 UTP CAT6A 툴리스 플러그는 빠른 설치와 안정적인 접촉 성능이 중요한 구조화된 케이블링 프로젝트에서 효율적인 현장 종단을 위해 설계되었습니다. 비차폐 설계는 전문 네트워크 환경에서 CAT6A 구리 케이블 연결을 위한 깔끔하고 실용적인 솔루션을 제공합니다.
22AWG, 23AWG 및 24AWG 크기의 단선 및 연선 도체 모두와 호환되는 이 플러그는 엔터프라이즈, 상업 및 일반 케이블링 애플리케이션 전반에 걸쳐 유연한 설치 요구 사항을 지원합니다.
현장 RJ45 종단 작업의 설치 단계를 단순화하고 효율성을 향상시키는 데 도움이 됩니다.
구조화된 케이블링 시스템에서 고성능 비차폐 구리 네트워크 링크를 위해 설계되었습니다.
22AWG, 23AWG 및 24AWG 케이블 크기의 단선 및 연선 도체 유형 모두를 지원합니다.
안정적인 연결 성능을 위해 인청동 금도금 핀과 새로운 PC 플라스틱 재료를 사용합니다.
| 항목 | 사양 |
|---|---|
| 제품명 | RJ45 UTP CAT6A 툴리스 플러그 |
| SKU | ZC-603SU-C6A |
| 유형 | CAT6A RJ45 비차폐 툴리스 플러그 |
| 색상 | 흰색 |
| 규정 준수 | RoHS, REACH 준수 |
| 케이블 유형 | 단선 및 연선 |
| 도체 크기 | 22AWG / 23AWG / 24AWG |
| 접촉 저항 | 20m 옴 |
| 절연 저항 | 500M 옴 이하 @100 V DC |
| 내전압 | DC1000V / AC700V RMS 60Hz, 1분 |
| 영구 링크 참고 | CAT6A 영구 링크는 ANSI/TIA/EIA 568B.2-10을 준수합니다. |
| 플라스틱 재질 | 신규 PC |
| 금도금 핀 | 인청동, 금도금 3u |
| 터미널 핀 | 인청동, 아연 도금 |
| RJ45 접점 수명 | 최소 750회 |
| IDC 터미널 수명 | 최소 250회 |
| 보관 온도 | -40° ~ +70° |
| 작동 온도 | -10° ~ +60° |
업로드된 파일의 설치 다이어그램은 약 2cm의 케이블 재킷을 벗겨내고, 도체를 T568에 따라 IDC에 배치하고, 여분의 전선을 다듬고, IDC를 커넥터 본체에 삽입하고, 금속 하우징의 양쪽을 전선이 완전히 삽입될 때까지 누르고, 완성된 제품을 조립하는 실용적인 6단계 설치 흐름을 보여줍니다. 이 설계는 제어되고 반복 가능한 현장 종단을 지원합니다. :contentReference[oaicite:2]{index=2}
종단을 위해 도체를 준비하기 위해 케이블 재킷을 벗겨냅니다.
T568 터미널 순서에 따라 와이어를 IDC에 배열합니다.
여분의 와이어를 다듬고 하우징을 눌러 커넥터 조립을 완료합니다.
구조화된 케이블링 및 일반 네트워크 배포에서 빠른 현장 RJ45 종단에 적합합니다.
일관된 연결 품질을 요구하는 고성능 비차폐 구리 케이블링 애플리케이션을 위해 설계되었습니다.
사무실 네트워크, 통신실, 스마트 빌딩 시스템 및 표준 엔터프라이즈 설치에 적합합니다.
프로젝트 조달, 계약자 소싱 및 OEM 연결 솔루션을 위한 실용적인 커넥터 옵션입니다.
