| 원래 장소: | 닝보, 상하이 |
|---|---|
| 브랜드 이름: | Zion communication |
| Model Number: | FR6387-UN |
| 최소 주문 수량: | 10km |
| 포장 세부 사항: | 롤, 나무 스풀, 카톤, 팔레트 |
| 배달 시간: | 정상적으로 25 근무일 |

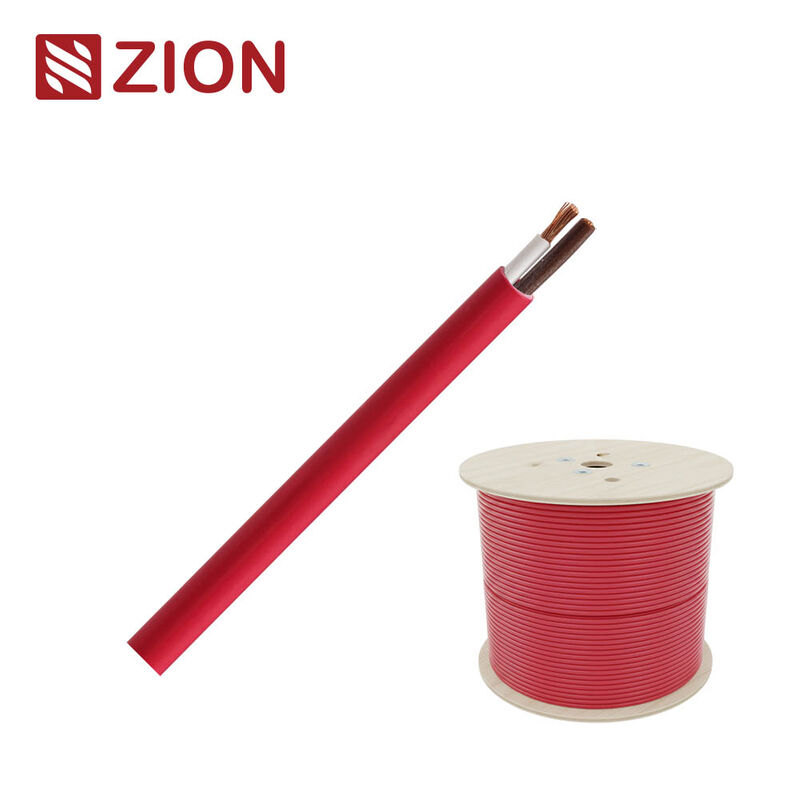

| 강조하다: | FE180 / PH120 Fire Resistance Fire Resistant Cable,LSZH 외부 껍질 화재 경보 케이블,실리콘 + 미카 단열 방화 케이블 |
||
|---|---|---|---|
| 목 | 사양 |
|---|---|
| 제품명 | 내화 케이블 |
| 모델번호 | FR6387-UN-0710 |
| 건축 유형 | CU / FR / LSZH(비차폐) |
| 도체 재료 | 연선 구리(클래스 5, EN 60228) |
| 지휘자 크기 | 18×0.25mm |
| 공칭 단면적 | 7×1.0제곱밀리미터 |
| 정격전압 | 300/500V |
| 작동 온도 | −30°C ~ +90°C |
| 외부 색상 | 레드 RAL 3000 |
| 적용 가능한 표준 | IEC 60331-21(FE180), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-22, EN 50200 PH120, CE, RoHS |
| 요소 | 소재/설명 | 기준 | 치수 |
|---|---|---|---|
| 지휘자 | 좌초된 벌거벗은 구리 | EN 60228 | 18×0.25mm |
| DC 저항(20°C) | -- | EN 60228 | ≤ 21.5Ω/km |
| 격리 | 실리콘 고무(내열성) | IEC/EN 60811-203 | ≥ 0.42mm |
| 절연 직경 | -- | IEC/EN 60811-201 | 2.1±0.1mm |
| 단열재 색상 | 화이트 / 블랙 / 레드 / 블루 / 그레이 / 브라운 / 그린 | -- | -- |
| 절연저항 | > 200MΩ/km | -- | -- |
| 방화층 | 운모 테이프 | -- | 0.18×30mm |
| 전체화면 | -- (비차폐형) | -- | -- |
| 드레인 와이어 | -- | -- | -- |
| 외부 칼집 | LSZH(저연 제로 할로겐) | IEC/EN 60811-202 | 두께 0.8mm |
| 외경 | -- | IEC/EN 60811-203 | 8.4±0.2mm |
| 트위스트의 피치 | -- | -- | 100±10mm |
| 인덕턴스 | -- | -- | 2.3mH/km |
| 고전압 테스트 | EN 50288-7 | 3.0kV/1분 | -- |
| 테스트 항목 | 기준 | 설명 / 요구 사항 |
|---|---|---|
| 내화성 | IEC 60331-21(FE180) / BS 6387 CAT B, CAT C | 750~950°C에서 180분 동안 회로 무결성 유지 |
| 화염 전파 | IEC 60332-1-2 / IEC 60332-3-22 / EN 50266-2-4 | 단일 및 묶음 케이블의 화염 확산을 제어합니다. |
| 연기 밀도 | IEC 61034-1/2 | 더 나은 가시성을 위한 낮은 연기 방출 |
| 부식성 가스 배출 | IEC 60754-1/2 / EN 50267 | 저산성 가스, 할로겐 프리 |
| RoHS 준수 | EU 지침 2011/65/EU | 확인됨(Pb, Cd, Hg, Cr⁶⁺, PBB, PBDE 없음) |
