| 원래 장소: | 닝보, 상하이 |
|---|---|
| 브랜드 이름: | Zion communication |
| 모델 번호: | FR331-UN |
| 최소 주문 수량: | 10km |
| 포장 세부 사항: | 롤, 나무 스풀, 카톤, 팔레트 |
| 배달 시간: | 정상적으로 25 근무일 |
| 강조하다: | 2 x 1.5 sq mm 내화 케이블,IEC 60331-21 (FE90) 준수 LSZH 케이블,저연소 제로 할로겐 FE90 케이블 |
||
|---|---|---|---|
| 항목 | 사양 |
|---|---|

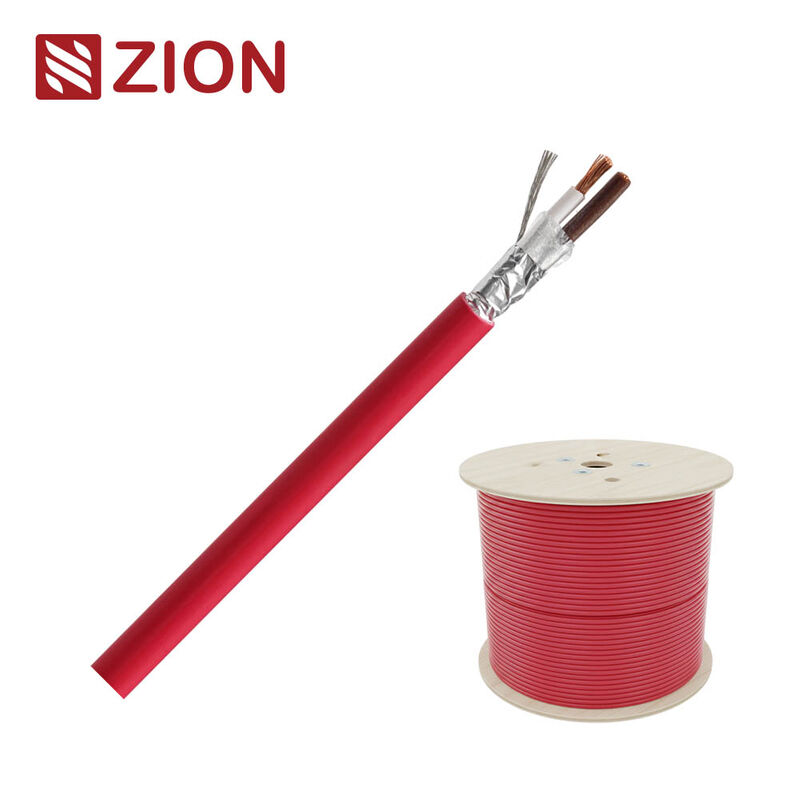

| 제품명 | 내화 케이블 |
| 모델 번호 | FR331-OS-0215 |
| 구조 유형 | CU / FR / OS / LSZH (전체 스크린) |
| 도체 재질 | 연선 연동선 (5등급, EN 60228) |
| 도체 크기 | 28 * 0.25 mm |
| 공칭 단면 | 2 * 1.5 sq mm |
| 정격 전압 | 300 / 500 V |
| 작동 온도 | −30 °C ~ +90 °C |
| 색상 | 빨간색 RAL 3000 |
| 해당 표준 | IEC 60331-21 (FE90), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-24, EN 50266-2-4, CE, RoHS |
| 구성 요소 | 재질 / 설명 | 표준 | 치수 |
|---|---|---|---|
| 도체 | 연선 연동선 | EN 60228 | 28 * 0.25 mm |
| DC 저항 (20 °C) | -- | EN 60228 | ≤ 13.3 Ω/km |
| 절연 | 실리콘 고무 (내열성) | IEC/EN 60811-203 | ≥ 0.45 mm |
| 절연 직경 | -- | IEC/EN 60811-201 | 2.4 ± 0.1 mm |
| 절연 색상 | 갈색 / 흰색 | -- | -- |
| 절연 저항 | > 200 MΩ/km | -- | -- |
| 전체 스크린 | 알루미늄 호일 (겹침) | -- | 0.04 * 22 mm |
| 드레인 와이어 | 주석 도금 구리 (7 * 0.3 mm) | -- | -- |
| 외피 | LSZH (저연 연기 제로 할로겐) | IEC/EN 60811-202 | ≥ 0.6 mm |
| 외경 | -- | IEC/EN 60811-203 | 6.3 ± 0.2 mm |
| 꼬임 피치 | -- | -- | 106 ± 10 mm |
| 인덕턴스 | -- | -- | 2.3 mH/km |
| 고전압 테스트 | EN 50288-7 | 2.0 kV / 1분 | -- |
| 테스트 항목 | 표준 | 설명 / 요구 사항 |
|---|---|---|
| 내화성 | IEC 60331-21 (FE90) / BS 6387 CAT B, CAT C | 750-850 °C에서 90분 동안 회로 무결성 유지 |
| 화염 전파 | IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4 | 단일 및 묶음 케이블에서 화염 확산 제한 |
| 연기 밀도 | IEC 61034-1/2 | 낮은 연기 배출 및 가시성 보장 |
| 부식성 가스 배출 | IEC 60754-1/2 / EN 50267 | 낮은 산성 가스, 할로겐 프리 |
| RoHS 준수 | EU 지침 2011/65/EU | 확인됨 (Pb, Cd, Hg, Cr⁶⁺, PBB, PBDE Free) |
