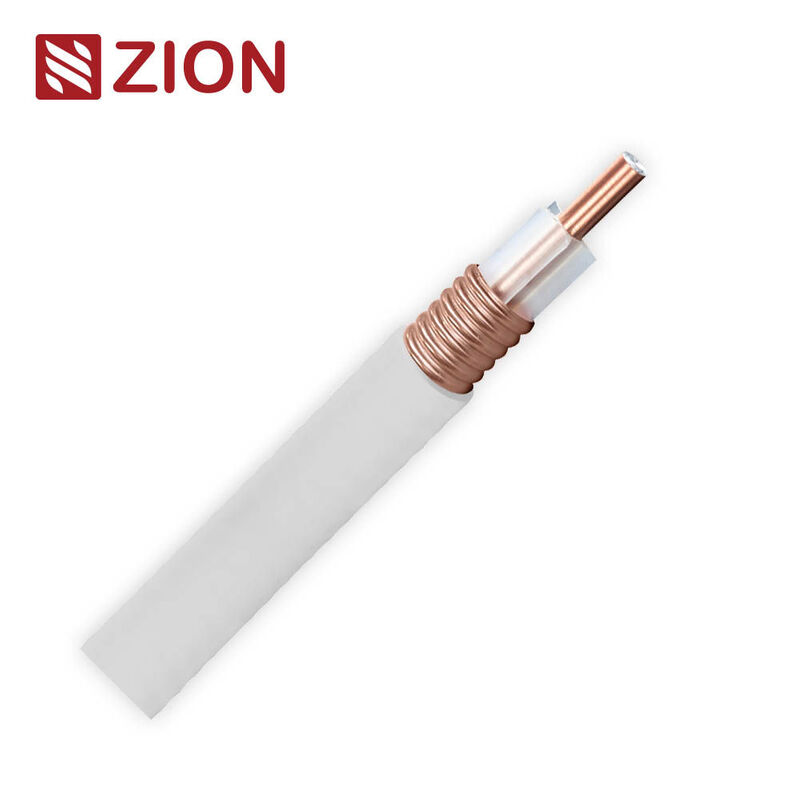

1/2" 구리 공기 유전체 RF 동축 케이블 (최대 6 GHz 고성능 신호 전송용)

1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
기본 정보
원래 장소: 닝보, 상하이
브랜드 이름: hellosignal
모델 번호: RF
최소 주문 수량: 10km
포장 세부 사항: 롤, 나무 스풀, 카톤, 팔레트
배달 시간: 정상적으로 25 근무일
최고의 가격 지금 연락
상세 정보
강조하다:

1/2" RF 코아시얼 케이블

,

구리 공기 유전체 케이블

,

6 GHz 동축 케이블

제품 설명

■제품 설명

이 1/2" 구리 공기 유전체 RF 동축 케이블은 무선 통신, TV 및 라디오 방송, HF 방어 시스템, 이동 라디오, 케이블 솔루션 및 건물 내 DAS 애플리케이션에서 고성능 RF 신호 전송을 위해 설계되었습니다.
골판형 구리 외부 도체, 저손실 유전체 및 정밀 임피던스 제어는 최대  주파수에서 우수한 전기적 안정성을 보장합니다.6 GHz.

■설계 특징

구성 요소 재료 / 사양
내부 도체 구리 피복 알루미늄 와이어, Ø 4.75 ± 0.05 mm
절연 압출 폴리에틸렌, Ø 11.80 ± 0.20 mm
외부 도체 골판형 구리, Ø 13.80 ± 0.15 mm
자켓 PVC, 색상 흰색, Ø 15.90 ± 0.20 mm

■전기적 사양

매개변수 값
임피던스 50 ± 1 Ω
상대 전파 속도 0.88
정전 용량 76 pF/m
최대 작동 주파수 6 GHz
피크 전력 정격 40 kW
자켓 스파크 테스트 전압 8000 Vrms
내부 도체 DC 저항 ≤ 1.62 Ω/km
외부 도체 DC 저항 ≤ 1.90 Ω/km

■환경 사양

조건 온도 범위
설치 -20°C ~ +60°C
작동 -40°C ~ +85°C
보관 -40°C ~ +85°C

■기계적 사양

매개변수 값
인장 강도 1120 N
최소 굽힘 반경(단일) 76 mm
최소 굽힘 반경(반복) 127 mm
굽힘 모멘트 4.1 N·m
평판 압착 강도 19.2 N/mm

■표준 조건

감쇠, VSWR: 주위 온도 20°C에서 측정, VSWR = 1.0
평균 전력: 주위 온도 40°C에서 측정, VSWR = 1.0
평균 전력(고온): 내부 도체 온도 = 100°C

■VSWR(전압 정재파비)

주파수 대역 VSWR 최대
680 MHz – 960 MHz ≤ 1.13
1390 MHz – 1450 MHz ≤ 1.13
1700 MHz – 2200 MHz ≤ 1.13
2300 MHz – 2700 MHz ≤ 1.22
3550 MHz – 4200 MHz ≤ 1.29
5150 MHz – 6000 MHz ≤ 1.29

■감쇠 및 전력 처리

주파수(MHz) 일반 감쇠(dB/100 m) 평균 전력(kW)
200 3.14 2.3
450 4.84 1.49
800 6.64 1.09
900 7.08 1.02
1500 9.45 0.77
1800 10.5 0.69
2000 11.2 0.65
2200 11.8 0.62
2400 12.4 0.59
2500 12.7 0.59
2700 13.3 0.55
3500 15.5 0.47
4000 16.8 0.44
5000 19.3 0.38
6000 21.6 0.34

■포장

포장: 릴당 500m
릴 크기: 75 × 53 × 75 cm

■인증

케이블은 RF 동축 전송에 대한 관련 국제 표준을 준수합니다. 요청 시 인증 문서를 제공합니다.

■주문

부품 번호 설명
7101116 1-2" 공기 유전체 PVC CM
7101116R 1-2" 공기 유전체 PVC CMR/FT4
7101116P 1-2" 공기 유전체 PVC CMP/FT6
