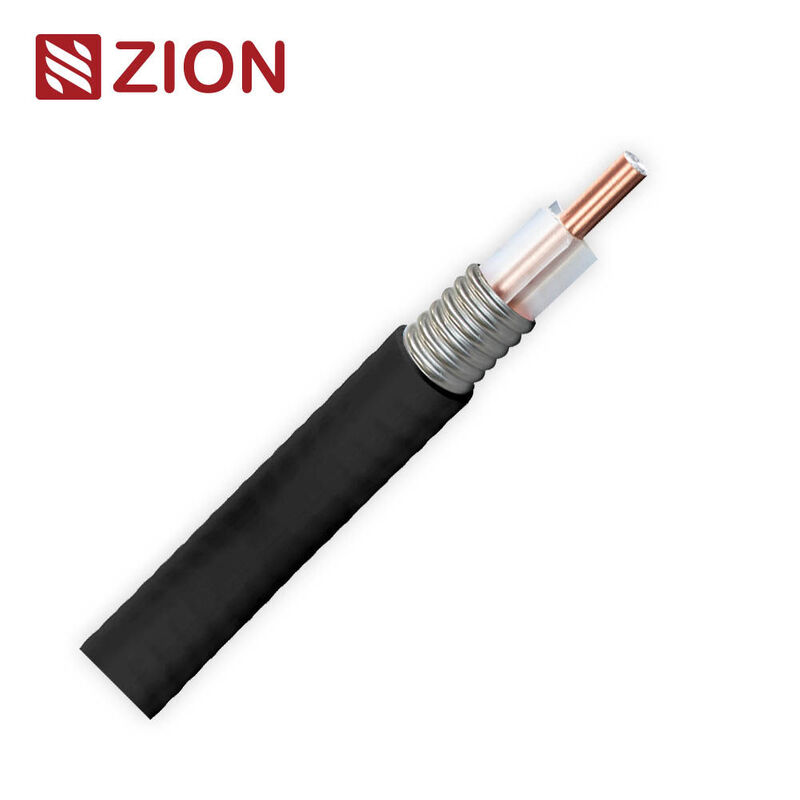

1/2" 알루미늄 공기 유전체 RF 동축 케이블, 최대 6GHz 고효율 전송용

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
기본 정보
원래 장소: 닝보, 상하이
브랜드 이름: hellosignal
모델 번호: RF
최소 주문 수량: 10km
포장 세부 사항: 롤, 나무 스풀, 카톤, 팔레트
배달 시간: 정상적으로 25 근무일
최고의 가격 지금 연락
상세 정보
강조하다:

1/2" RF 코아시얼 케이블

,

6 GHz 공기 유전체 케이블

,

골판 알루미늄 동축 케이블

제품 설명

■설명

이 1/2" 알루미늄 공기 다이렉트릭 RF 코아시얼 케이블은 무선 통신, TV & 라디오 방송, HF 방어, 모바일 라디오, 케이블 솔루션,건물 내 DAS 시스템.
정밀하게 형성 된 CCA 전도기, 유류 구리 외부 전도기 및 최적화된 다이 일렉트릭은 낮은 attenuation 및 최대6GHz.

■디자인 특성

구성 요소 소재 / 사양
내부 선도자 구리 접착 알루미늄 와이어, Ø 4.75 ± 0.05 mm
단열 엑스트루레이드 폴리에틸렌, Ø 11.80 ± 0.20 mm
외부 선도자
호러브 알루미늄, Ø 13.80 ± 0.15 mm
재킷 PVC, 흰색, Ø 15.90 ± 0.20 mm

■전기 사양

매개 변수 가치
임페던스 50 ± 2 Ω
상대적 인 전파 속도 0.88
용량 75pF/m
최대 작동 주파수 6GHz
최고 전력 등급 40kW
RF 피크 전압 2000 볼트
재킷 스파크 테스트 전압 8000Vrms
내부 선도자 DC 저항 ≤ 1.58 Ω/km
외부 전도기 DC 저항 ≤ 2.29 Ω/km

■환경 사양

조건 온도 범위
설치 -20°C ~ +60°C
운영 -40°C ~ +85°C
저장 -40°C ~ +85°C

■기계적 사양

매개 변수 가치
팽창 강도 549 N
굽기 반지름 (일체) 76mm
굽기 반지름 (중복) 127mm
굽는 순간 5.4 nm
평면판 분쇄 강도 12N/mm

■표준 조건

약화, VSWR:주변 온도 20°C에서 측정한 VSWR = 10
평균 전력:주변 온도 40°C에서 측정된 VSWR = 10
평균 전력 (고온):내부 전도기 온도 = 100°C

■VSWR (전압 정전파 비율)

주파수 대역 VSWR 최대
680MHz 960MHz ≤ 113
1390MHz 1450MHz ≤ 113
1700MHz 2200MHz ≤ 113
2300MHz 2700MHz ≤ 122
3550MHz 4200MHz ≤ 129
5150MHz 6000MHz ≤ 129

■약화 및 전력 처리

주파수 (MHz) 전형적인 저하 (dB/100m) 평균 전력 (kW)
100 2.41 3.18
200 3.46 2.21
450 5.32 1.44
800 7.28 1.06
900 7.76 0.99
1500 10.3 0.75
1800 11.5 0.67
2000 12.2 0.63
2200 12.8 0.61
2400 13.5 0.57
2500 13.8 0.56
2700 14.5 0.54
3500 16.9 0.46
4000 18.3 0.43
5000 20.9 0.38
6000 23.3 0.34

■포장

포장: 릴당 500m
릴 크기: 75 × 53 × 75cm

■인증

케이블은 RF 동축 전송에 대한 관련 국제 표준을 준수합니다. 인증 문서는 요청에 따라 제공됩니다.

■주문

부문 번호 설명
7101117 1~2인치 공기 알루미늄 다이렉트릭 PVC CM
7101117R 1~2인치 공기 알루미늄 다이렉트릭 PVC CMR/FT4
7101117P 1~2인치 공기 알루미늄 다이렉트릭 PVC CMP/FT6
