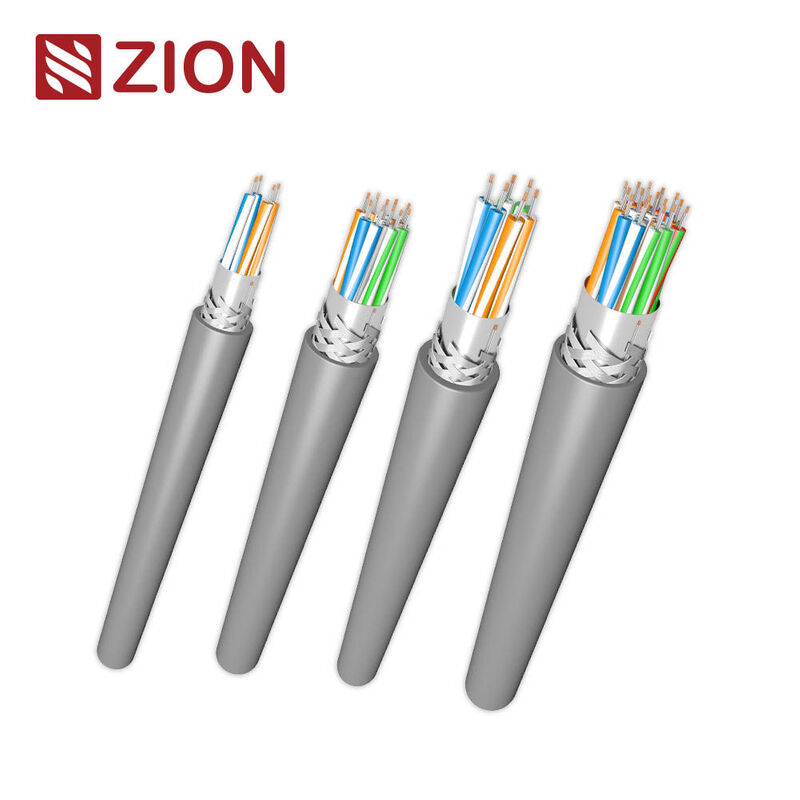

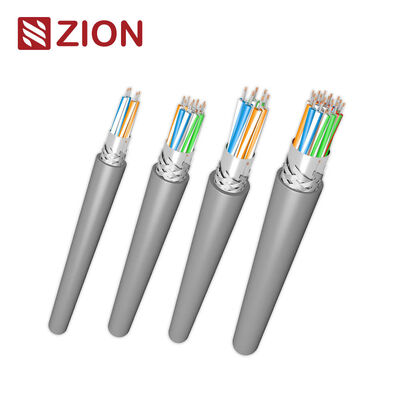

28AWG 연선 주석 도금 구리 호일 쉴드 RS485/RS232 통신 케이블 (산업 자동화용 120Ω 임피던스)

■RS485/RS232 멀티 페어 통신 케이블 (28AWG, 4~12.5 페어, 호일 쉴드, PVC, 120Ω)

산업 자동화 및 직렬 통신을 위한 안정적이고 낮은 정전 용량의 데이터 케이블

사용 가능한 모델:73004 (4 페어) · 73005 (5 페어) · 73006 (8 페어) · 73012 (12.5 페어)

ZION COMMUNICATION RS485/RS232 멀티 페어 케이블은 산업 제어, 건물 자동화, 계측 및 직렬 통신 시스템에서 안정적이고 잡음이 적으며 간섭에 강한 데이터 전송을 위해 설계되었습니다.
모든 케이블은 28AWG 연선 주석 도금 구리 도체, 폼 PE 절연, 100% 호일 쉴드 및 내구성이 뛰어난 PVC 자켓을 특징으로 하며, 120Ω 특성 임피던스와 낮은 정전 용량을 통해 안정적인 고속 차동 신호를 구현합니다.

■주요 특징

• 28AWG 연선 주석 도금 구리 도체는 유연성과 높은 신호 무결성을 보장합니다.

• 폼 PE(FPE) 절연은 정전 용량을 줄이고 고주파 성능을 향상시킵니다.

• 전체 알루미늄/폴리에스터 호일 쉴드(Beldfoil® 유형)는 우수한 EMI/RFI 보호 기능을 제공합니다.

• 주석 도금 구리 드레인 와이어는 안정적인 접지 및 쉴드 종단을 가능하게 합니다.

• 120Ω 특성 임피던스는 RS485/RS422/RS232 통신 시스템에 이상적입니다.

• 낮은 정전 용량:

• 11 pF/ft (36 pF/m) 도체 간

• 20 pF/ft (66 pF/m) 도체-쉴드 간

• 전압 정격: 150 V (CL2), 30 V (UL AWM 2919).

• 작동 온도: −20 °C ~ +60 °C.

• 다양한 배선 밀도에 맞게 4~12.5 페어로 제공됩니다.

■ 일반적인 응용 분야

• RS485 / RS422 / RS232 직렬 데이터 전송

• PLC, DCS 및 공장 자동화 네트워크

• 산업용 모션 제어 및 모니터링

• 건물 관리 시스템(BMS), HVAC 네트워크

• 보안, 출입 통제 및 경보 시스템

• 계측, 센서 및 원격 I/O 링크

■케이블 구조

■전기적 특성 (일반)

모델 73004를 기반으로 합니다. 다른 모델은 O.D. 및 무게만 다를 뿐 동일한 전기적 성능을 공유합니다.

■기계적 및 환경적 특성

■모델 선택 (4~12.5 페어 시리즈)

■표준 및 규정 준수
