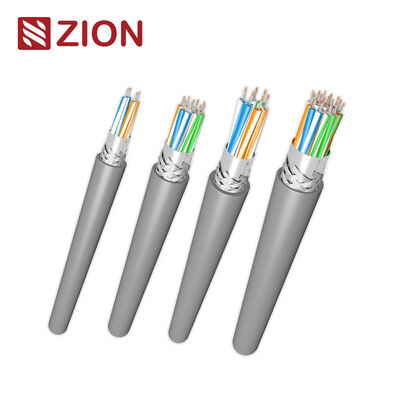

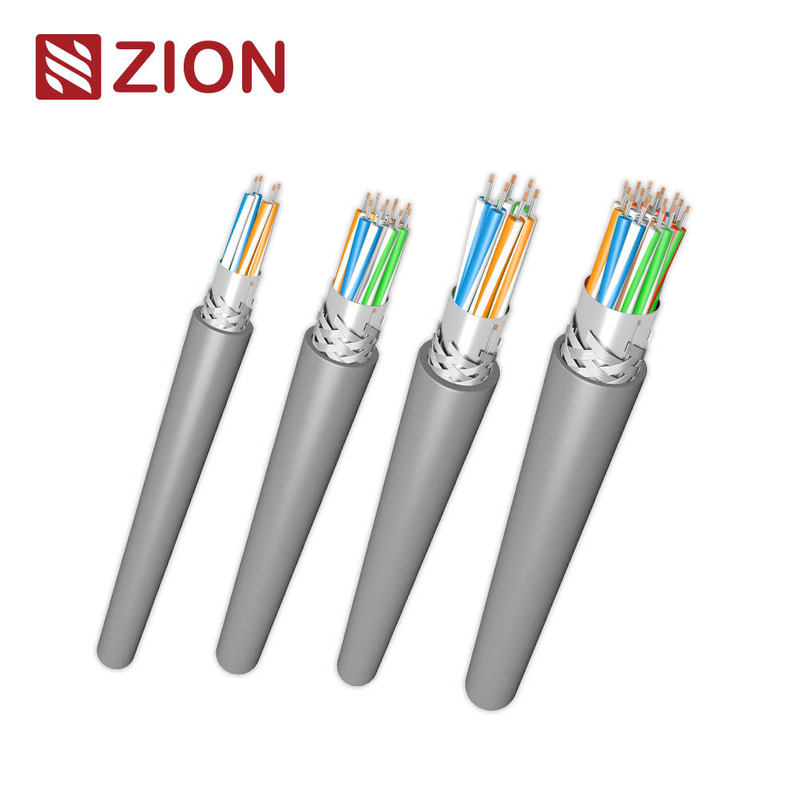

28AWG 포일+브레이드 쉴드 120Ω RS485/RS232 데이터 전송용 산업 통신 케이블

■RS485/RS232 산업용 통신 케이블 시리즈

28AWG • 2–25 쌍 • 호일 + 브레이드 쉴드 • PVC 자켓 • 120Ω

산업 자동화 및 직렬 통신을 위한 고 EMI 저항 다중 쌍 데이터 케이블

사용 가능한 모델:
73102 (2PR) · 73103 (3PR) · 73104 (4PR) · 73105 (5PR) · 73106 (8PR) · 73112 (12.5PR) · 73118 (18PR) · 73125 (25PR)

ZION COMMUNICATION의 RS485/RS232 호일+브레이드 쉴드 시리즈는 산업 등급 데이터 전송을 위해 설계되었으며, 가혹한 전기 환경에서 뛰어난 EMI/RFI 보호, 낮은 신호 손실 및 높은 신뢰성을 제공합니다.
28AWG 연선 주석 도금 구리 도체, 폼 PE 절연체 및 이중 쉴드(알루미늄 호일 + 주석 도금 구리 브레이드)를 사용하여 이 시리즈는 RS485/RS422/RS232 통신 시스템에 120Ω 임피던스, 낮은 정전 용량 및 안정적인 차동 신호를 제공합니다.

■주요 특징

• 이중 쉴드 구조:
  알루미늄 호일(100% 커버리지) + 주석 도금 구리 브레이드 → 뛰어난 EMI 저항, 중공업 현장에 적합.

• 28AWG 연선 주석 도금 구리 도체는 유연성과 강력한 신호 무결성을 보장합니다.

• 폼 PE 절연체는 장거리, 고속 통신을 위해 낮은 정전 용량을 제공합니다.

• RS485/RS422/RS232 프로토콜에 최적화된 120Ω 특성 임피던스.

• 다중 쌍 고밀도 설치를 위한 우수한 누화 억제.

• 내구성이 뛰어난 PVC 자켓, 난연성 및 실내 산업 환경에 적합.

• 다양한 모델 범위: 유연한 시스템 설계를 위한 2–25 쌍.

• 작동 온도: –20°C ~ +60°C.

• 모터, VFD, 인버터, 릴레이 및 스위칭 전원 공급 장치가 있는 환경에 이상적입니다.

■일반적인 응용 분야

• RS485 / RS232 직렬 데이터 전송

• PLC & DCS 통신 네트워크

• 산업 자동화 및 모션 제어

• 공장 계측 및 모니터링 시스템

• BMS / HVAC / 스마트 빌딩 통신

• 출입 통제, 보안, 경보 시스템

• 장거리 다중 쌍 제어/모니터링 케이블

• EMI에 민감하거나 전기적으로 노이즈가 많은 산업 환경

■케이블 구조

■전기적 특성 (일반)

* 정전 용량은 쌍 수에 따라 약간 다릅니다.

■기계적 및 환경적 특성

■모델 선택 (2–25 쌍 시리즈)

모든 모델은 동일한 재료 및 전기 설계를 사용합니다. 외경은 쌍 수에 따라 증가합니다.

■표준 및 규정 준수
