| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| 무게: | <1.2kg | 크기: | 227mmx160mmx70mm |
|---|---|---|---|
| 작업 온도: | -10C~+50C | 저장 온도: | -40' C~+70' Ｃ |
| 표시: | 7 인치 컬러 터치 스크린, 해상도 1024x600 | ||
| 강조하다: | otdr 광학 시간 영역 반사계,광학 시간 영역 반사계 OTDR,고성능 OTDR |
||

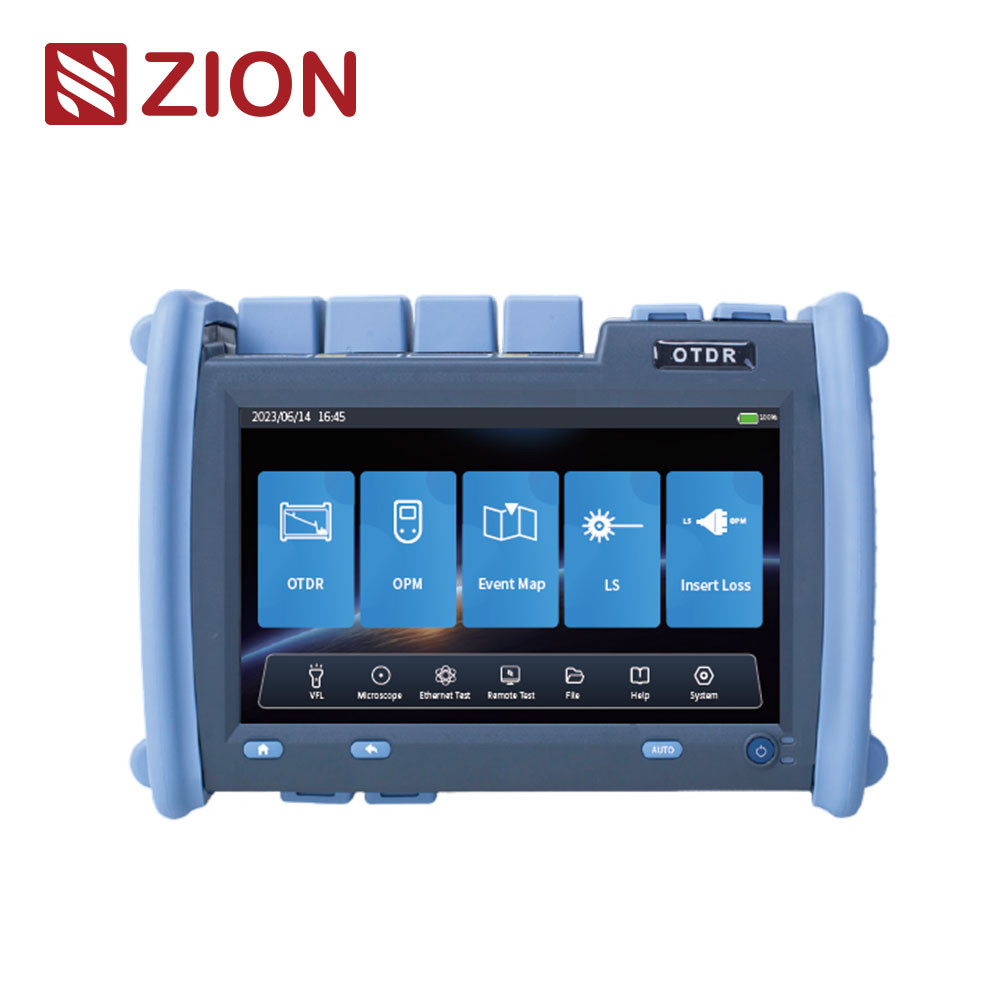

| ZCOTDR-6800 시리즈 고성능 OTDR는 7인치 컬러 화면을 채택하여 조작을 용이하게합니다.그것은 고객이 통신 링크 현장 테스트와 나중에 유지보수를 더 효과적으로 해결하는 데 도움이 멀티 기능이 통합최대 동적 범위는 45dB입니다. PON 네트워크 테스트에서 성능을 효과적으로 향상시키기 위해 빛 분할기를 통해 침투 할 수 있습니다. ZCOTDR-6800 시리즈는 주로 광섬유 및 케이블의 길이, 손실 및 연결 품질을 측정하는 데 사용됩니다. 공학 건설, 라인 유지보수 테스트,비상 복구, 광섬유 및 광 케이블의 개발 및 생산 측정. 주로 도시 트렁크 라인, 척추 네트워크 및 대도시 지역 네트워크에서 사용됩니다. |
||||||||||||||||||
| 제품 특징 | ||||||||||||||||||
| • 쿼드 코어 프로세서, 리눅스 시스템, 원활한 제어 |  |
|||||||||||||||||
| • 미니 이벤트 맹인 영역은 0.8m이며 최대 동적 범위는 45dB입니다. | ||||||||||||||||||
| • 대용량 저장장치, 내부 저장장치 >12GB | ||||||||||||||||||
| • 한 번의 클릭으로 PDF 검사 및 진단 보고서를 생성 | ||||||||||||||||||
| • HD 멀티 터치 용량 화면, 해상도 1024X600 | ||||||||||||||||||
| • PON 네트워크 스플리터 테스트, 최대 1/64 지원 | ||||||||||||||||||
| • 표준 SOR 파일 출력 형식 | ||||||||||||||||||
| • 파일 이름은 중국어와 영어로 출력 할 수 있습니다 | ||||||||||||||||||
| • OTDR/VFL/LS/OPM/ 이벤트 지도/손실 테스트를 통합 /End Face Identifier/Ethernet Remote/네트워크 테스트 |
||||||||||||||||||
| 기술 사양 | ||||||||||||||||||
| ZCOTDR-6800 OTDR | ||||||||||||||||||
| 모델 | S1 | S2 | D0 | D1 | D2 | D3 | D4 | T1 | T2 | T3 | T4 | F1 | M1 | SM1 | ||||
| 종류 | SM | MM | SM/MM | |||||||||||||||
| 파장 | 1650nm | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm /1550nm /1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||
| 최대역학 범위 (maxDynamic Range) | 33 | 38 | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
38 36 36 |
32 30 30 |
42 40 40 |
42 40 40 |
37 35 35 35 |
26 28 |
26 28 35 33 |
||||
| 이벤트 블라인드 영역 | 1m | 00.8m | 00.8m | 1m | 00.8m | 1m | 1m | 1m | ||||||||||
| ATT 실명 구역 | 5m | 4m | 4m | 5m | 4m | 4m | 5m | 5m | ||||||||||
| 테스트 범위 | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||||||
| 펄스 너비 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||||||
| 범위적 정확성 | ±(0.75m+ 샘플 간격+0.005%x시험 거리는) | |||||||||||||||||
| 손실 정확도 | ±0.01dB/dB | |||||||||||||||||
| 최대 샘플 포인트 | ≥256k | |||||||||||||||||
| 샘플 해상도 | 00.05m-4m | |||||||||||||||||
| OTDR | ||||||||||||||||||
| 반사 정확도 | 00.03dB/dB | |||||||||||||||||
| 파일 형식 | SOR 표준 파일 형식 | |||||||||||||||||
| 손실 분석 | 4점 방법 / 5점 방법 | |||||||||||||||||
| 레이저 안전 수준 | 클래스 II | |||||||||||||||||
| 갱신 속도 | 3Hz (형) | |||||||||||||||||
| 데이터 저장 | ≥12GB | |||||||||||||||||
| 커넥터 | FC/UPc ((교환 가능한 SC,ST) | |||||||||||||||||
| OPM | ||||||||||||||||||
| 파장 범위 | 800nm~1700nm | |||||||||||||||||
| 커넥터 | 유니버설 FC/SC/ST | |||||||||||||||||
| 시험 범위 | -50dBm~+26dBm/-70dBm~+10dBm | |||||||||||||||||
| 불확실성 | ± 5% | |||||||||||||||||
| 캘리브레이션 파장 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||||||
| LS | ||||||||||||||||||
| 파장 | OTDR 출력 파장과 일치합니다 | |||||||||||||||||
| 출력 전력 | ≥-5dBm | |||||||||||||||||
| 안정성 | CW, +0.5dB/15min (15분 전열 후 테스트) | |||||||||||||||||
| 커넥터 | FC/UPC (SC,ST 교환) | |||||||||||||||||
| VFL | ||||||||||||||||||
| 파장 | 650nm士20nm | |||||||||||||||||
| 출력 전력 | ≥10mW | |||||||||||||||||
| 모드 | CW/1Hz/2Hz | |||||||||||||||||
| 커넥터 | FC/UPC (SC,ST 교환) | |||||||||||||||||
| 광적 손실 테스트 인덱스는 위의 광원 및 광적 전력 측정 인덱스를 의미합니다. | ||||||||||||||||||
| 다른 것 | ||||||||||||||||||
| 표시 | 7인치 컬러 터치 스크린, 해상도 1024×600 | |||||||||||||||||
| 전원 공급 | AC/DC 어댑터: 입력: 100V~240V, 50/60Hz0.6A, 출력: 12V-19v, 15A, 리?? 배터리: 7.4v, 5200mAh | |||||||||||||||||
| 작동 온도 | -10°C~+50°C | |||||||||||||||||
| 저장 온도 | 40°C~+70°C | |||||||||||||||||
| 상대 습도 | 0~95%, 응축되지 않는 | |||||||||||||||||
| 무게 | <1.2kg | |||||||||||||||||
| 크기 | 227mmx160mmx70mm | |||||||||||||||||
| 데이터 인터페이스 | USB-Ax2,C 타입 포트, RJ45 LAN 100/1000Mbit/s | |||||||||||||||||
| 전력 소모 | <6W | |||||||||||||||||
| 호스트의 기능: OTDR/OPM/FL/LS/ 이벤트 맵/섬유 끝 탐지 / 광적 손실 테스트 / Ethemet Remote/ 네트워크 테스트 | ||||||||||||||||||
| 구성 목록 | ||||||||||||||||||
| 아니죠 | 이름 | 양 | 언급 | |||||||||||||||
| 1 | 호스트 | 1 | ||||||||||||||||
| 2 | AC/DC 어댑터 | 1 | ||||||||||||||||
| 3 | U 디스크 (분석 소프트웨어/사용자 설명서 포함) | 1 | ||||||||||||||||
| 4 | 데이터 라인 | 1 | ||||||||||||||||
| 5 | OTDR SC 어댑터 | 1 | ||||||||||||||||
| 6 | OPM SC 어댑터 | 1 | ||||||||||||||||
| 7 | 사용 설명서 | 1 | ||||||||||||||||
| 8 | 캘리브레이션 인증서 | 10 | ||||||||||||||||
| 9 | 인증서/보증 카드 | 1 | ||||||||||||||||
| 10 | 깨끗한 면 | 1 | ||||||||||||||||
| 11 | 가죽 손잡이 | 1 | ||||||||||||||||
| 12 | 특수 악기 등낭 | 1 | ||||||||||||||||
