| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| Weight: | <1.2kg | Size: | 215mmx160mmx50mm |
|---|---|---|---|
| Working Temperature: | -10℃～+50℃ | Storage Temperature: | -40°C~+70°C |
| Display: | 7 inch color LCD+touch screen Resolution:800×480 | ||
| 강조하다: | OTDR 시간 영역 반사계,정확한 시간 영역 반사계,전문 시간 영역 반사계 |
||

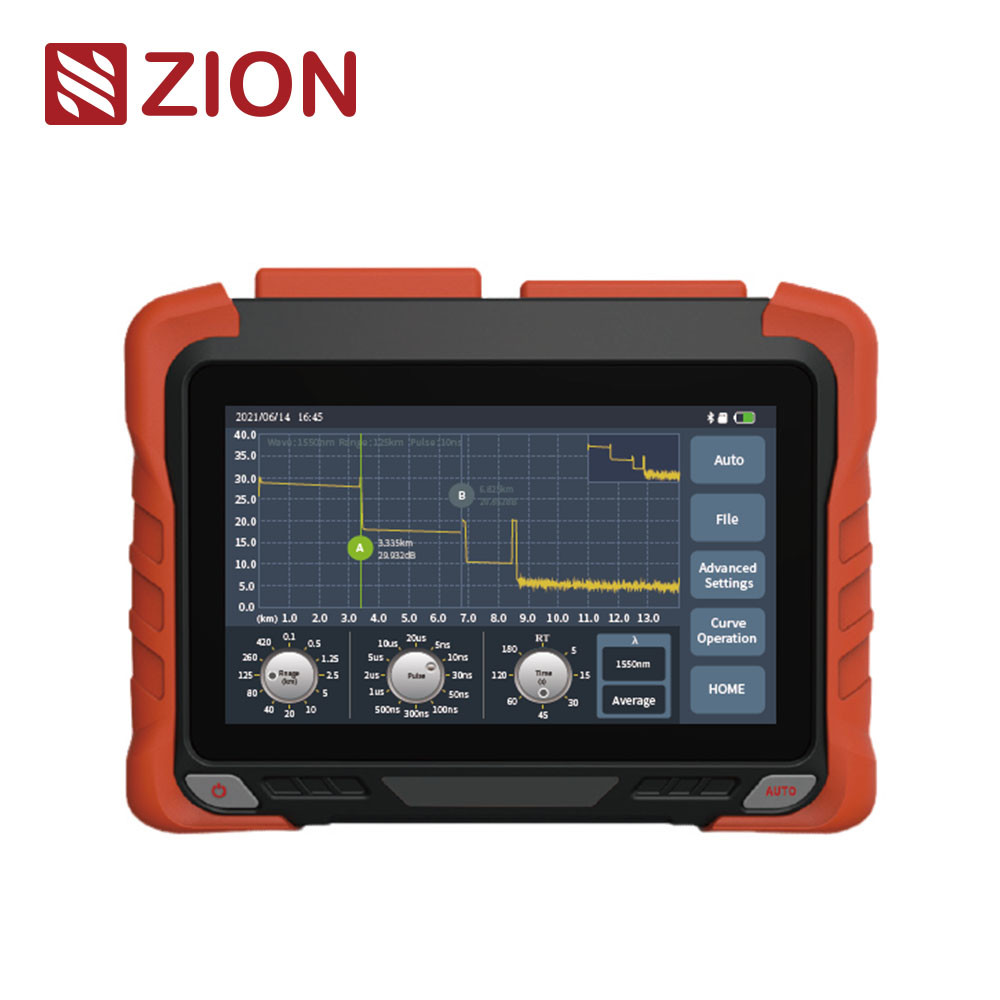

| ZCOTDR-6200P PON 고성능 OTDR 광학 시간 영역 반사계 7 인치 용량 터치 화면을 채택, 9 모듈을 통합. 우수한 지능형 하드웨어 설계, 짧은 섬유 테스트와 자동 테스트의 정확도는 더 높습니다. 1:64splitter를 테스트 할 수 있습니다. 풍부한 이더넷 테스트 (Ping / PPOE 등) 를 갖추고 있습니다.APP 제어 지원. ZCOTDR-6200P 시리즈는 광섬유 길이, 손실 및 연결 품질을 테스트하고 엔지니어링 건설, 링크 유지보수 테스트에 사용됩니다.골줄기 네트워크와 대도시 지역 네트워크. |
||||||||||||||
| 제품 특징 | ||||||||||||||
| • 0.5m 이벤트 데드존 |  |
|||||||||||||
| • 온라인 탐지, 효과적인 APD 활성 보호 | ||||||||||||||
| • 빠른 충전 프로토콜 및 파워 뱅크를 지원합니다 | ||||||||||||||
| • 이더넷 테스트, 이더넷 원격 테스트를 지원 | ||||||||||||||
| SM/MM/SM+MM 테스트를 지원합니다. | ||||||||||||||
| • PON 네트워크 온라인 테스트 | ||||||||||||||
| 최대 역학 범위 45dB | ||||||||||||||
| • 모바일 APP 무선 작동 | ||||||||||||||
| • OTDR/VFL/LS/OPM/ 이벤트 지도/끝 탐지 통합 / 광적 손실 테스트 / 이더넷 테스트 / 원격 테스트 / 파일 관리 |
||||||||||||||
| 기술 사양 | ||||||||||||||
| ZCOTDR-6200P PON OTDR | ||||||||||||||
| 모델 | PD1 | PS1 | PS2 | PT1 | PT2 | PT3 | PT4 | |||||||
| 파장 | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (필터링) |
1650nm±5nm (필터링) |
1310nm/1550nm±20nm 1625nm±20nm (필터링) |
1310/1550nm±20nm 1650±5nm (필터링) |
|||||||||
| 필터 | / | 높은 통과> 1595nm 단열> 40dB (1270nm ~ 1585nm) |
밴드 패스 1650nm±7nm 단열>40dB (1650nm±10nm) |
높은 통과> 1595nm 단열> 40dB (1270nm ~ 1585nm) |
대역 통과 1650nm±7nm 단열> 40dB (1650nm±10nm) |
|||||||||
| 섬유 종류 | G.652 | |||||||||||||
| 최대 동적 범위 | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | |||||||
| 이벤트 블라인드 영역 | 0.5m | |||||||||||||
| ATT 실명 구역 | 3.5m | |||||||||||||
| PON 실명 구역 | 30m | |||||||||||||
| 테스트 범위 | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||
| 펄스 너비 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||
| 범위 정확성 | ±(0.75m+ 샘플 간격 40.005% x시험 거리는) | |||||||||||||
| 손실 정확성 | ±0.03dB | |||||||||||||
| 샘플 포인트 | ≥256k | |||||||||||||
| PON OTDR | ||||||||||||||
| 샘플 해상도 | 0.015m-16m | |||||||||||||
| 반사 정확성 | ±2dB | |||||||||||||
| 파일 형식 | SOR 표준 파일 형식 | |||||||||||||
| 손실 측정 모드 | 4점 방법 / 5점 방법 | |||||||||||||
| 레이저 안전 수준 | 클래스 II | |||||||||||||
| 갱신 속도 | 4Hz (형) | |||||||||||||
| 데이터 저장 | 내부 저장장치: 2GB200,000 곡선,외장 저장장치: 64GB | |||||||||||||
| 커넥터 | FC/UPC (교환 가능한 SC,ST) | |||||||||||||
| 데이터 인터페이스 | USBA,C형 포트, RJ45 LAN 10/100Mbit/s | |||||||||||||
| OPM | ||||||||||||||
| 파장 범위 | 800nm~1700nm | |||||||||||||
| 커넥터 | 유니버설 관절 FC/SC/ST | |||||||||||||
| 테스트 범위 | -50dBm~+26dBm/-70dBm~+6dBm | |||||||||||||
| 불확실성 | ± 5% | |||||||||||||
| 캘리브레이션 파장 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||
| LS | ||||||||||||||
| 레이저 타입 | FP-LD | |||||||||||||
| 파장 | OTDR 출력 파장과 일치합니다 | |||||||||||||
| 출력 전력 | ≥-5dBm (sM 섬유) | |||||||||||||
| 모드 | CW/270Hz/1kHz/2kHz | |||||||||||||
| 안정성 | CW+,0.5dB/15min ((전열 후 15분 테스트) | |||||||||||||
| 커넥터 | FC/UPC (SC,ST 교환) | |||||||||||||
| VFL | ||||||||||||||
| 파장 | 650nm士20nm | |||||||||||||
| 출력 전력 | ≥10mW | |||||||||||||
| 모드 | CW/1Hz/2Hz | |||||||||||||
| 안정성 | FC/UPC (SC,ST 교환) | |||||||||||||
| 광적 손실 지수는 위와 같은 광적 전력 계측기 지수를 나타냅니다. | ||||||||||||||
| 다른 것 | ||||||||||||||
| 표시 | 7인치 컬러 LCD + 터치 스크린 해상도:800×480 | |||||||||||||
| 전원 공급 | 타입 C 어댑터: 입력: 100v~240v, 50/60Hz, 출력: 5V/3A,9V/2A, 12V/1.5A 리?? 배터리: 3.7v,10400mAh | |||||||||||||
| 작업 온도 | -10°C~+50°C | |||||||||||||
| 저장 온도 | -40°C~+70°C | |||||||||||||
| 상대 습도 | 0~95%, 응축되지 않는 | |||||||||||||
| 무게 | <1.2kg | |||||||||||||
| 크기 | 215mmx160mmx50mm | |||||||||||||
| 호스트의 기능: OTDR/VFL/LS/OPM/ 이벤트 지도/끝 탐지 광학 손실 방지/Ethemmet 테스트/리모트 테스트/파일 관리 | ||||||||||||||
| 구성 목록 | ||||||||||||||
| 아니죠 | 이름 | 양 | 언급 | |||||||||||
| 1 | 호스트 | 1 | ||||||||||||
| 2 | AC/DC 어댑터 | 1 | ||||||||||||
| 3 | U 디스크 (분석 소프트웨어/사용자 설명서 포함) | 1 | ||||||||||||
| 4 | 데이터 라인 | 1 | ||||||||||||
| 5 | OTDR SC 어댑터 | 1 | ||||||||||||
| 6 | OPM SC 어댑터 | 1 | ||||||||||||
| 7 | 사용 설명서 | 1 | ||||||||||||
| 8 | 캘리브레이션 인증 | 1 | ||||||||||||
| 9 | 인증서/보증 카드 | 1 | ||||||||||||
| 10 | 깨끗한 면 | 10 | ||||||||||||
| 11 | 가죽 손잡이 | 1 | ||||||||||||
| 12 | 특수 악기 등낭 | 1 | ||||||||||||
