| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| 무게: | <1.2kg | 크기: | 215mmx160mmx50mm |
|---|---|---|---|
| 작업 온도: | -10C~+50C | 저장 온도: | -40' C~+70' Ｃ |
| 표시: | 7 인치 컬러 LCD+ 터치 스크린 크레 에스테이션 : 800 × 480 | ||
| 강조하다: | 작은 크기의 OTDR,OTDR 광적 반사계,높은 성능 OTDR |
||

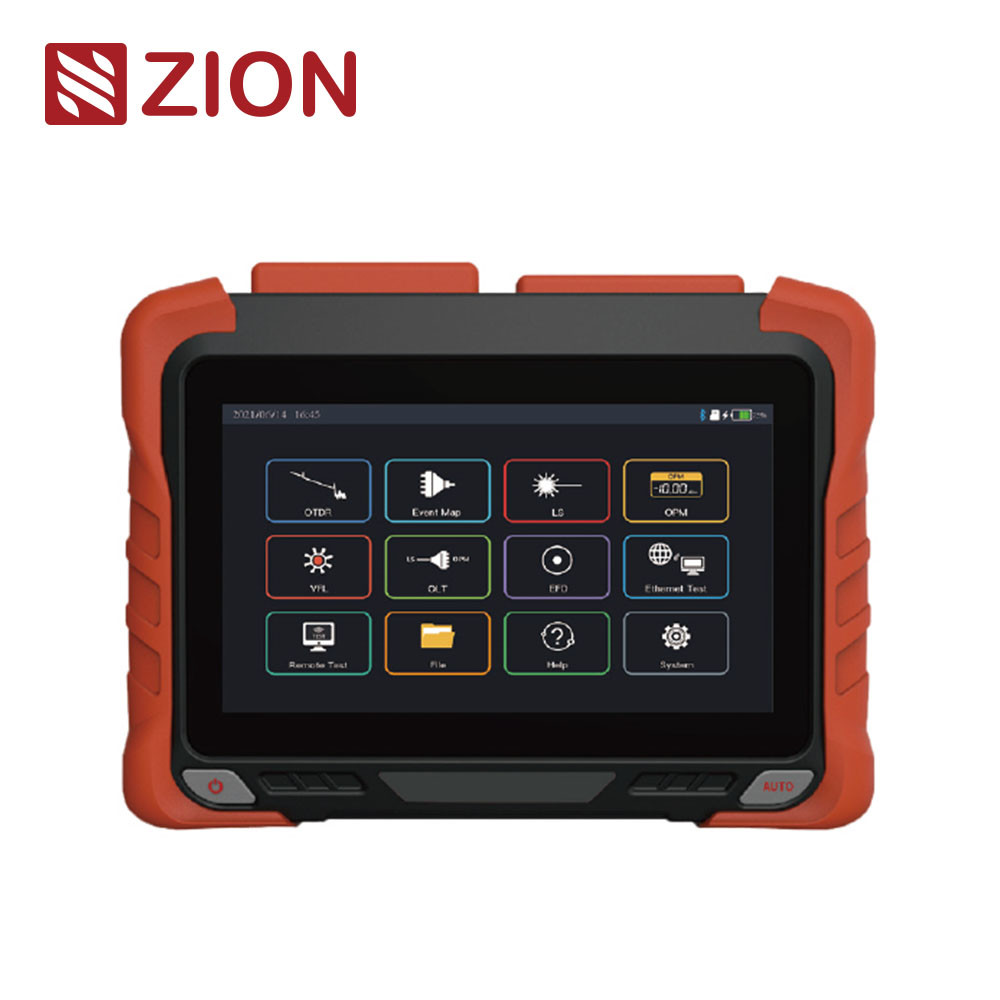

| ZCOTDR-6200 시리즈 OTDR는 9 모듈을 통합하는 7 인치 용량 터치 스크린을 채택합니다. 우수한 지능형 하드웨어 및 소프트웨어 설계, 짧은 섬유 테스트와 자동 테스트의 정확도는 더 높습니다. 그것은 풍부한 이더넷 테스트 (Ping / PPOE, 등), 지원 APP c ontrol를 갖추고 있습니다. ZCOTDR-6200 시리즈는 광섬유 길이, 손실 및 연결 품질을 테스트하는 데 사용되며 엔지니어링 건설, 링크 유지보수 테스트에 사용됩니다.골줄기 네트워크와 대도시 지역 네트워크. |
|||||||||||||||||||
| 제품 특징 | |||||||||||||||||||
| • 0.5m 이벤트 데드존 |  |
||||||||||||||||||
| • 온라인 탐지, 효과적인 APD 활성 보호 | |||||||||||||||||||
| • 빠른 충전 프로토콜 및 파워 뱅크를 지원합니다 | |||||||||||||||||||
| • 이더넷 테스트, 이더넷 원격 테스트를 지원 | |||||||||||||||||||
| SM/MM/SM+MM 테스트를 지원합니다. | |||||||||||||||||||
| • PON 네트워크 온라인 테스트 | |||||||||||||||||||
| • 최대 역학적 범위 45dB | |||||||||||||||||||
| • 모바일 APP 무선 작동 | |||||||||||||||||||
| • OTDR/VFL/LS/OPM/ 이벤트 지도/끝 탐지 통합 / 광적 손실 테스트 / 이더넷 테스트 / 원격 테스트 / 파일 관리 |
|||||||||||||||||||
| 기술 사양 | |||||||||||||||||||
| ZCOTDR-6200 | |||||||||||||||||||
| 모델 | S0 | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 F2 | M1 | SM1 | SM2 | ||||
| 종류 | SM | MM | SM/MM | ||||||||||||||||
| 파장 | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm 1550nm 1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||||
| 최대역학 범위 (maxDynamic Range) | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
||||
| 이벤트 블라인드 영역 | 00.8m | 0.5m | 00.8m | 0.5m | 00.8m | 0.5m | 00.8m | 0.5m | 0.5m | 1m | |||||||||
| ATT 실명 구역 | 4m | 3.5m | 4m | 3.5m | 4m | 3.5m | 4m | 3.5m | 3.5m | 6m | |||||||||
| 테스트 범위 | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | ||||||||||||||||||
| 펄스 너비 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | ||||||||||||||||||
| 범위적 정확성 | ±(0.75m+ 샘플 간격+00025%x시험 거리는) | ||||||||||||||||||
| 손실 정확도 | 00.03dB/dB | ||||||||||||||||||
| 샘플링 포인트 | ≥256k | ||||||||||||||||||
| 샘플 해상도 | 0.015m-16m | ||||||||||||||||||
| OTDR | |||||||||||||||||||
| 반사 정확도 | ±2dB | ||||||||||||||||||
| 파일 형식 | SOR 표준 파일 형식 | ||||||||||||||||||
| 손실 분석 | 4점 방법 / 5점 방법 | ||||||||||||||||||
| 레이저 안전 수준 | 클래스 II | ||||||||||||||||||
| 갱신 속도 | 4Hz (형) | ||||||||||||||||||
| 데이터 저장 | 내부 저장장치: 2GB,2001000 커브 외장 저장장치: 64GB | ||||||||||||||||||
| 커넥터 | FC/UPc ((교환 가능한 SC,ST) | ||||||||||||||||||
| 데이터 인터페이스 | USB-A,C 포트, RJ45 LAN 10/100Mbit/s | ||||||||||||||||||
| OPM | |||||||||||||||||||
| 파장 범위 | 800nm~1700nm | ||||||||||||||||||
| 커넥터 | 유니버설 FC/SC/ST | ||||||||||||||||||
| 시험 범위 | -50dBm~+26dBm/-70dBm~+6dBm | ||||||||||||||||||
| 불확실성 | ± 5% | ||||||||||||||||||
| 캘리브레이션 평균 길이가 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||||||||
| LS | |||||||||||||||||||
| 레이저 타입 | FP-LD | ||||||||||||||||||
| 파장 | OTDR 출력 파장과 일치합니다 | ||||||||||||||||||
| 출력 전력 | ≥-5dBm (sM 섬유) | ||||||||||||||||||
| 모드 | CW/270Hz/1kHz/2kHz | ||||||||||||||||||
| 안정성 | CW,0.5dB/15min (전열 후 15분 테스트) | ||||||||||||||||||
| 커넥터 | FC/UPC (SC,ST 교환) | ||||||||||||||||||
| VFL | |||||||||||||||||||
| 파장 | 650nm士20nm | ||||||||||||||||||
| 출력 전력 | ≥10mW | ||||||||||||||||||
| 모드 | CW/1Hz/2Hz | ||||||||||||||||||
| 커넥터 | FC/UPC (SC,ST 교환) | ||||||||||||||||||
| 광적 손실 테스트 인덱스는 위의 광원 및 광적 전력 측정 인덱스를 의미합니다. | |||||||||||||||||||
| 다른 것 | |||||||||||||||||||
| 표시 | 7인치 컬러 LCD+ 터치 스크린 해상도:800×480 | ||||||||||||||||||
| 전원 공급 | C형 어댑터: 입력: 100v~240v,50/60Hz,0 출력: 5V/3A,9V/2A,12V/1.5A 리?? 배터리: 3.7v,10400mAh | ||||||||||||||||||
| 작동 온도 | -10°C~+50°C | ||||||||||||||||||
| 저장 온도 | 40°C~+70°C | ||||||||||||||||||
| 상대 습도 | 0~95%, 응축되지 않는 | ||||||||||||||||||
| 무게 | <1.2kg | ||||||||||||||||||
| 크기 | 215mmx160mmx50mm | ||||||||||||||||||
| 호스트의 기능: OTDR/VFL/LS/OPM/Event MAP/End Detection/Optical Loss Test/Ethernet 테스트/Remote 테스트/파일 관리 | |||||||||||||||||||
| 구성 목록 | |||||||||||||||||||
| 아니죠 | 이름 | 양 | 언급 | ||||||||||||||||
| 1 | 호스트 | 1 | |||||||||||||||||
| 2 | AC/DC 어댑터 | 1 | |||||||||||||||||
| 3 | U 디스크 (분석 소프트웨어/사용자 설명서 포함) | 1 | |||||||||||||||||
| 4 | 데이터 라인 | 1 | |||||||||||||||||
| 5 | OTDR SC 어댑터 | 1 | |||||||||||||||||
| 6 | OPM SC 어댑터 | 1 | |||||||||||||||||
| 7 | 사용 설명서 | 1 | |||||||||||||||||
| 8 | 캘리브레이션 인증 | 1 | |||||||||||||||||
| 9 | 인증서/보증 카드 | 1 | |||||||||||||||||
| 10 | 깨끗한 면 | 10 | |||||||||||||||||
| 11 | 가죽 손잡이 | 1 | |||||||||||||||||
| 12 | 특수 악기 등낭 | 1 | |||||||||||||||||
