| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| 무게: | <1.2kg | 크기: | 227mmx160mmx70mm |
|---|---|---|---|
| 작업 온도: | -10C~+50C | 저장 온도: | -40' C~+70' Ｃ |
| 표시: | 5.6 인치 컬러 LCD+ 터치 스크린 | ||
| 강조하다: | 컴팩트 otdr 광학 시간 영역 반사계,가벼운 otdr 광학 시간 영역 반사계,다기능 OTDR |
||

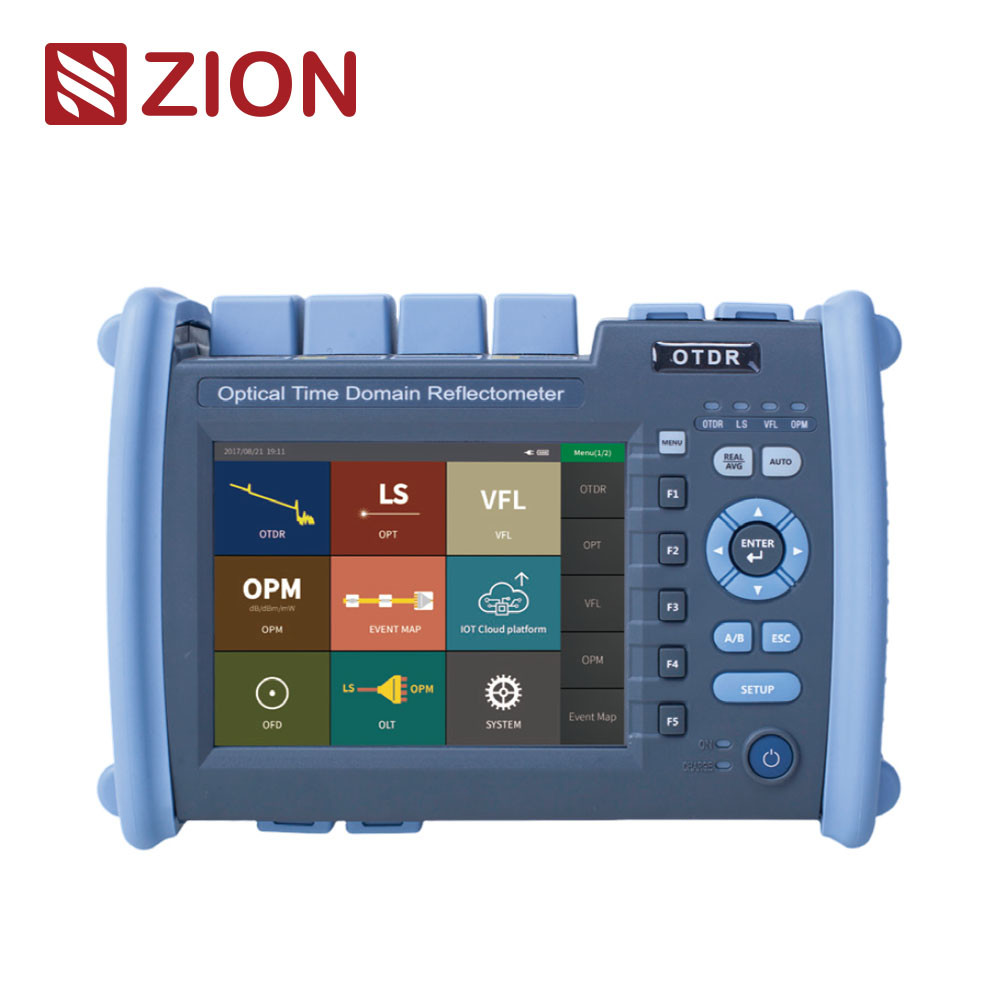

| ZCOTDR-6000 다기능 OTDR 광학 시간 영역 반사 측정기는 5.6 인치 컬러 화면, 키와 터치의 이중 작동을 채택합니다.광전력 계측기, 광원, 광적 손실 테스트, 광적 끝 얼굴 탐지, 고객들이 현장 테스트와 유지보수를 효율적으로 해결하는 데 도움이되는 다기능; 지능형 전력 관리,20시간 이상 대기시간, 현장 테스트와 유지보수를 효율적으로 보장합니다. 그것은 주로 길이, 손실, 연결 품질 및 모든 종류의 광섬유 및 케이블의 다른 매개 변수를 측정하는 데 사용됩니다. 그것은 공학 건설에 널리 사용될 수 있습니다.,광섬유 통신 시스템의 통신 시스템의 비상 복구, 광섬유 케이블의 연구 및 생산 측정 |
|||||||||||||||||
| 제품 특징 | |||||||||||||||||
| • 0.8m 이벤트 실명 지역, 5m 점퍼를 테스트하기 쉽습니다. |  |
||||||||||||||||
| • 온라인 테스트 탐지, APD 활성 보호 | |||||||||||||||||
| • 검사 결과의 독특한 자동 진단 기능 | |||||||||||||||||
| • 데이터 대량 처리 및 보고서 양식의 인쇄 | |||||||||||||||||
| • 키 + 터치 스크린 듀얼 동작 모드 | |||||||||||||||||
| SM/MM/SM+MM 테스트를 지원합니다. | |||||||||||||||||
| • 표준 SOR 파일 출력 형식 | |||||||||||||||||
| • 여러 파장 동시 테스트 | |||||||||||||||||
| • 중국어 및 영어 명칭 | |||||||||||||||||
| 기술 사양 | |||||||||||||||||
| ZCOTDR-6000 | |||||||||||||||||
| 모델 | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 | M1 | SM1 | SM2 | |||
| 종류 | SM | MM | SM/MM | ||||||||||||||
| 파장 | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm 1550nm 1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||
| 최대역학 범위 (maxDynamic Range) | 35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
|||
| 이벤트 블라인드 영역 | 1m | 00.8m | 1m | ||||||||||||||
| ATT 실명 구역 | 6m | ||||||||||||||||
| 테스트 범위 | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | ||||||||||||||||
| 펄스 너비 | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||||||||||
| 범위적 정확성 | ±(0.75m+ 샘플 간격+0.005%x시험 거리는) | ||||||||||||||||
| 손실 정확도 | ±0.05dB/dB | ||||||||||||||||
| 샘플링 포인트 | 16k~256k | ||||||||||||||||
| 샘플 해상도 | 00.05m-16m | ||||||||||||||||
| OTDR | |||||||||||||||||
| 반사 정확도 | ±3dB | ||||||||||||||||
| 파일 형식 | SOR 표준 파일 형식 | ||||||||||||||||
| 손실 분석 | 4점 방법 / 5점 방법 | ||||||||||||||||
| 레이저 안전 수준 | 클래스 II | ||||||||||||||||
| 갱신 속도 | 3Hz (형) | ||||||||||||||||
| 데이터 저장 | 내부 저장장치:<3000 곡선; 외장 저장장치: 4G 비트 | ||||||||||||||||
| 커넥터 | FC/UPc ((교환 가능한 sc,sT) | ||||||||||||||||
| 데이터 인터페이스 | USB,MinHUSB, 10M/100M 이더넷 포트 | ||||||||||||||||
| OPM | |||||||||||||||||
| 파장 범위 | 800nm~1700nm | ||||||||||||||||
| 커넥터 | 유니버설 FC/SC/ST | ||||||||||||||||
| 시험 범위 | -50dBm~+26dBm | ||||||||||||||||
| 불확실성 | ± 5% | ||||||||||||||||
| 캘리브레이션 파장 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||||||
| LS | |||||||||||||||||
| 파장 | OTDR 출력 파장과 일치합니다 | ||||||||||||||||
| 출력 전력 | ≥-5dBm | ||||||||||||||||
| 안정성 | CW, +0.5dB/15min (15분 전열 후 테스트) | ||||||||||||||||
| 커넥터 | FC/UPC (교환 가능한 sC,ST) | ||||||||||||||||
| VFL | |||||||||||||||||
| 파장 | 650nm士20nm | ||||||||||||||||
| 출력 전력 | ≥10mW | ||||||||||||||||
| 모드 | CW/1Hz/2Hz | ||||||||||||||||
| 커넥터 | FC/UPC (교환 가능한 sc,sT) | ||||||||||||||||
| 광적 손실 테스트 인덱스는 위의 광원 및 광적 전력 측정 인덱스를 의미합니다. | |||||||||||||||||
| 다른 것 | |||||||||||||||||
| 표시 | 5.6인치 컬러 LCD+ 터치 스크린 | ||||||||||||||||
| 전원 공급 | AC/DC 어댑터: 입력: 100V~240V, 50/60Hz0.6A, 출력: 12V-19v, 15A, 리?? 배터리: 7.4v, 5200mAh | ||||||||||||||||
| 작동 온도 | -10°C~+50°C | ||||||||||||||||
| 저장 온도 | 40°C~+70°C | ||||||||||||||||
| 상대 습도 | 0~95%, 응축되지 않는 | ||||||||||||||||
| 무게 | <1.2kg | ||||||||||||||||
| 크기 | 227mmx160mmx70mm | ||||||||||||||||
| 호스트의 기능: OTDR/OPM/VFL/LS/ 이벤트 지도/섬유 끝 탐지 (첨가 구매 탐지) / 광적 손실 테스트 | |||||||||||||||||
| 구성 목록 | |||||||||||||||||
| 아니죠 | 이름 | 양 | 언급 | ||||||||||||||
| 1 | 호스트 | 1 | |||||||||||||||
| 2 | AC/DC 어댑터 | 1 | |||||||||||||||
| 3 | 사용 설명서 | 1 | |||||||||||||||
| 4 | U 디스크 (분석 소프트웨어/사용자 설명서 포함) | 1 | |||||||||||||||
| 5 | SC 어댑터 | 1 | |||||||||||||||
| 6 | 터치 펜 | 1 | |||||||||||||||
| 7 | 캘리브레이션 인증서 | 1 | |||||||||||||||
| 8 | 청정 목화 슬라이스 | 10 | |||||||||||||||
| 9 | 자격증/판매 후 서비스 보증 카드 | 1 | |||||||||||||||
| 10 | 배낭 (띠가 있는 배낭) | 1 | |||||||||||||||
