| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| 무게: | <1.2kg | 크기: | 208mmx110mmx56mm |
|---|---|---|---|
| 작업 온도: | -10C~+50C | 저장 온도: | -40' C~+70' Ｃ |
| 표시: | 5 인치 컬러 LCD+ 터치 스크린 | ||
| 강조하다: | 가벼운 OTDR,다기능 OTDR,다기능 광학 tdr |
||

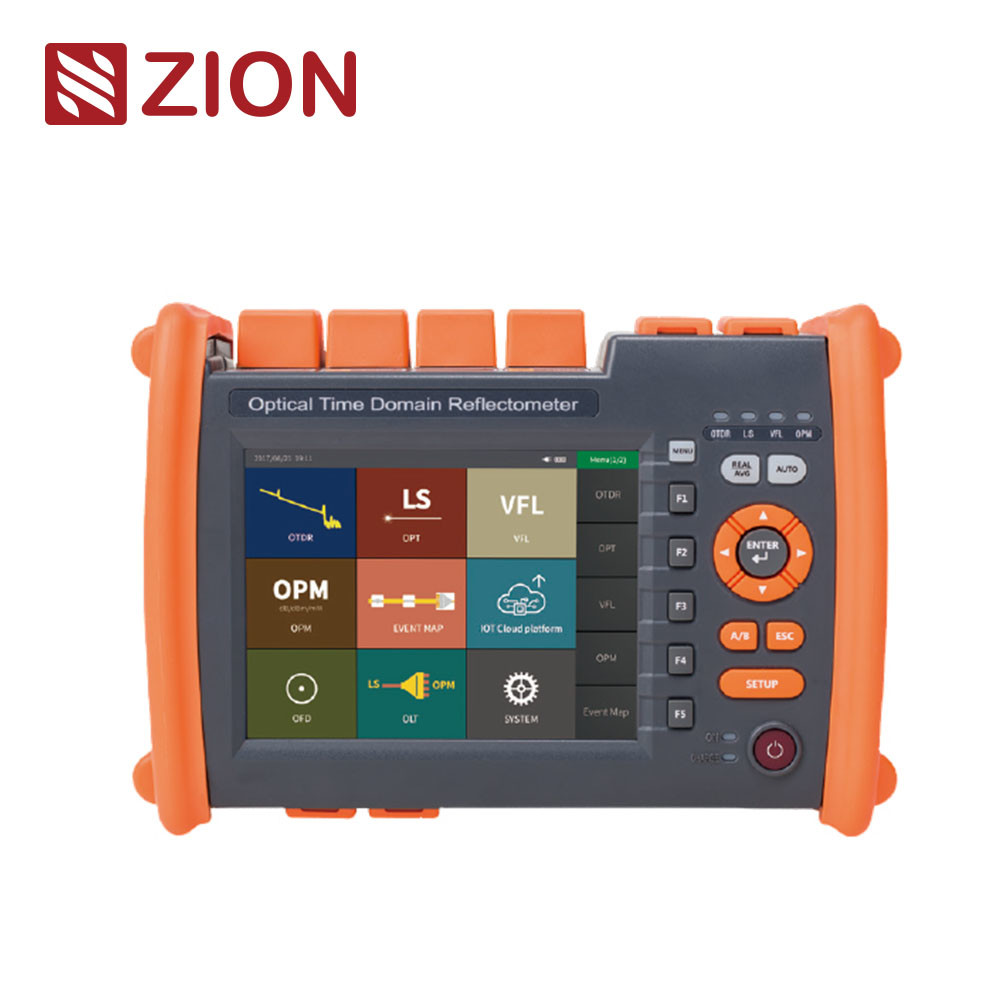

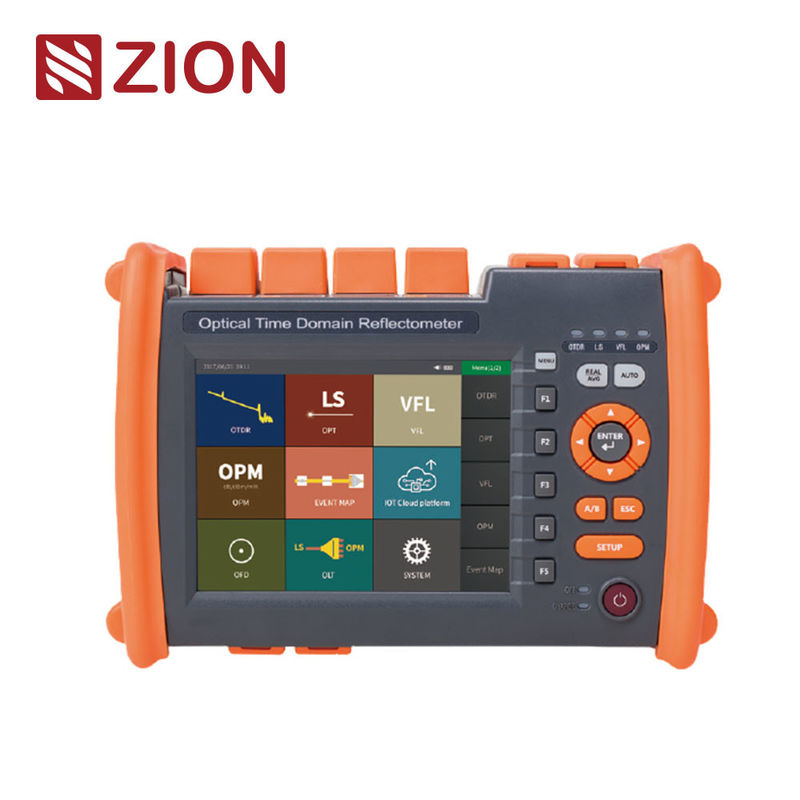

| ZCOTDR-5600 다기능 OTDR 광학 시간 영역 반사 측정기는 5.6 인치 컬러 터치 스크린과 키와 터치의 이중 작동을 채택합니다.광전력 계측기, 광원, 고객들이 현장 테스트와 유지보수를 효율적으로 해결하는 데 도움이되는 다기능; 지능형 전력 관리, 20시간의 슈퍼 긴 대기 상태,현장실험 및 유지보수를 효율적으로 보장합니다그것은 주로 길이, 손실, 연결 품질 및 모든 종류의 광섬유 및 케이블의 다른 매개 변수를 측정하는 데 사용됩니다. 그것은 공학 건설에 널리 사용될 수 있습니다,광섬유 통신 시스템의 통신 시스템의 선 유지보수 시험 및 비상 수리, 광섬유 케이블의 연구 및 생산 측정 | ||||
| 제품 특징 | ||||
| • 0.8m 이벤트 실명 지역, 5m 점퍼를 테스트하기 쉽습니다. |  |
|||
| • 온라인 테스트 검출, 빛으로 자동 알람 | ||||
| • 검사 결과의 독특한 자동 진단 기능 | ||||
| • 데이터 대량 처리 및 보고서 양식의 인쇄 | ||||
| • 키 + 터치 스크린 듀얼 동작 모드 | ||||
| • 한 버튼 자동 테스트 | ||||
| • 표준 SOR 파일 출력 형식 | ||||
| • 여러 파장 동시 테스트 | ||||
| • 중국어 및 영어 명칭 | ||||
| • 초대저온 작동 | ||||
| 기술 사양 | ||||
| OTDR | ||||
| 섬유 종류 | G.652 SM | |||
| 파장 | 1310nm±20nm/1550nm±20nm | |||
| 동적 범위 | 32dB/30dB | |||
| 이벤트 블라인드 영역 | 1.5m | |||
| ATT 실명 구역 | 6m | |||
| 테스트 범위 | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | |||
| 펄스 너비 | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | |||
| 범위적 정확성 | ±(0.75m + 샘플 간격 + 0.005%x시험 거리는) | |||
| 손실 정확도 | ±0.05dB/dB | |||
| 샘플링 포인트 | 16k~256k | |||
| 샘플 해상도 | 0.05m~16m | |||
| 반사 정확도 | ±3dB | |||
| 파일 형식 | SOR 표준 파일 형식 | |||
| 손실 분석 | 4점 방법 / 5점 방법 | |||
| 레이저 안전 수준 | 클래스 II | |||
| OTDR | ||||
| 데이터 저장 | 내부:<3000 곡선, 외부: 4G 비트 | |||
| 커넥터 | FC/UPC (SC,ST 교환) | |||
| 갱신 속도 | 3Hz (형) | |||
| 데이터 인터페이스 | USB, 미니 USB, 10M/100M 이더넷 포트 | |||
| OPM | ||||
| 파장 범위 | 800nm~1700nm | |||
| 커넥터 | 유니버설FC/SC/ST | |||
| 시험 범위 | -50dBm~+26dBm | |||
| 불확실성 | ± 5% | |||
| 캘리브레이션 파장 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||
| LS | ||||
| 파장 | OTDR 출력 파장과 일치합니다 | |||
| 출력 전력 | ≥-5dBm | |||
| 안정성 | CW,±0.5dB/15min ((부팅 전열 후 15분 테스트) | |||
| 커넥터 | FC/UPC (SC,ST 교환) | |||
| VFL | ||||
| 파장 | 650nm士20nm | |||
| 출력 전력 | ≥10mW | |||
| 모드 | CW/1Hz/2Hz | |||
| 커넥터 | FC/SC/ST | |||
| 다른 것 | ||||
| 표시 | 5인치 컬러 LCD+ 터치 스크린 | |||
| 전원 공급 | AC/DCA 어댑터:입력: 100V~240V, 50/60Hz, 0.6A출력: 12V~19V, 1.5A, 리-배터리:7.4V, 5200mAh | |||
| 배터리 작동 시간 | ≥10시간 | |||
| 작동 온도 | -10°C~+50°C | |||
| 저장 온도 | -40°C~+70°C | |||
| 상대 습도 | 0~95% 응축이 되지 않는 | |||
| 무게 | <1.2kg | |||
| 크기 | 208mmx110mmx56mm | |||
| 호스트의 기능: OTDR / O PM AVFL / LS / 이벤트 맵 / 섬유 끝 탐지 (첨가 구매 탐지) / 광 손실 테스트 | ||||
| 구성 목록 | ||||
| 아니죠 | 이름 | 양 | 언급 | |
| 1 | 호스트 | 1 | ||
| 2 | AC/DC 어댑터 | 1 | ||
| 3 | 사용 설명서 | 1 | ||
| 4 | U 디스크 (분석 소프트웨어/사용자 설명서 포함) | 1 | ||
| 5 | SC 어댑터 | 1 | ||
| 6 | 터치 펜 | 1 | ||
| 7 | 캘리브레이션 인증서 | 1 | ||
| 8 | 청정 목화 슬라이스 | 10 | ||
| 9 | 자격증/판매 후 서비스 보증 카드 | 1 | ||
| 10 | 배낭 (띠가 있는 배낭) | 1 | ||
