| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| 무게: | ≤400g(배터리 포함) | 크기: | 144mm × 86mm × 33mm |
|---|---|---|---|
| 작업 온도: | -10C~+50C | 저장 온도: | -40' C~+70' Ｃ |
| 표시: | 4.3 인치 800 × 480 LCD | ||
| 강조하다: | 휴대용 미니 OTDR,사용자 친화적 인 미니 OTDR,4.3" LCD 미니 OTDR |
||

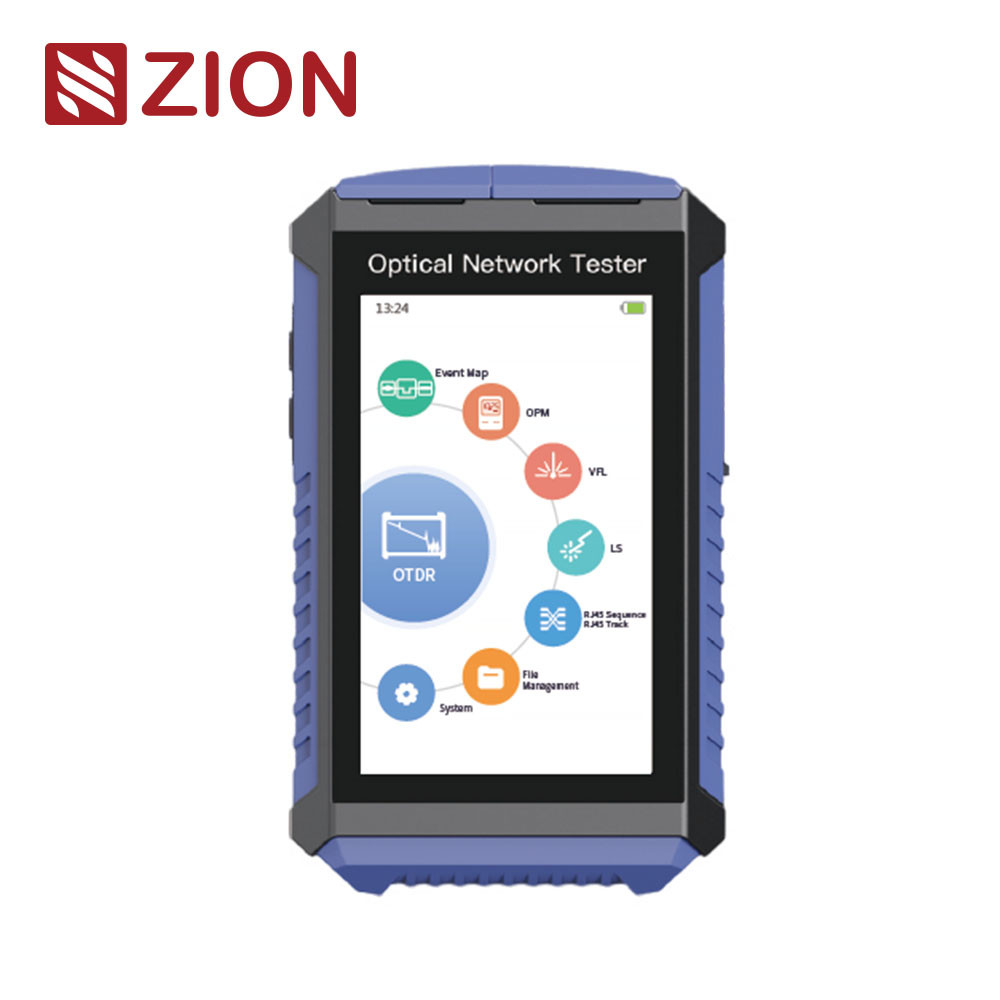

| ZCOTDR-4200 라이브 테스트를 가진 미니 OTDR 광학 시간 영역 반사 기기는 컴팩트하고 휴대하기가 쉽습니다. 4.3 인치 고화질 터치 스크린, 멀티 터치 및 원활한 작동을 지원합니다.내부 통합 OTDR, 이벤트 맵, 분할 파동 OPM, 빨간 빛, 광원, 손전등, RJ45 순서 및 다른 기능을 하나에, 다른 경우에 다양한 테스트 요구를 충족. OTDR 기능은 단일 파장과 통합된 효율적인 파장 격리기로 표준으로 되어 있으며, 최소 이벤트 맹면 영역이 1인 링크에서 광적 테스트를 수행할 수 있습니다.5m 및 최대 측정 범위 100km. ZCOTDR-4200은 광섬유의 길거리, 손실, 연결 품질 및 기타 매개 변수를 측정하는 데 사용됩니다. 광섬유 링크의 깨지기점, 구부러기 및 손실 지점을 쉽게 테스트 할 수 있습니다.설치 및 유지보수 직원에 의해 라인 유지보수 및 비상 복구 테스트에 적합합니다.. |
||||||||||||||||||||
| 제품 특징 | ||||||||||||||||||||
| • 4.3인치 터치 용량 화면, 선명한 디스플레이, 원활한 제어 |  |
|||||||||||||||||||
| • 라이브 테스트 (1550nm 지원 1490/1577nm 라이브 테스트) | ||||||||||||||||||||
| • XGPON OPM는 1490/1577nm를 지원합니다. 전력은 동시에 정확하게 측정됩니다. | ||||||||||||||||||||
| • 통합된 OTDR, 이벤트 지도, XGPON OPM, VFL, LS, RJ45 순서 및 기타 기능 | ||||||||||||||||||||
| • 이벤트 실명 영역 ≤1.5m, 최대 동적 범위 ≥26dB | ||||||||||||||||||||
| • RJ45 순서와 트랙을 지원 | ||||||||||||||||||||
| • 블루투스 통신, 모바일 APP 무선 제어 및 데이터 공유 지원 | ||||||||||||||||||||
| 기술 사양 | ||||||||||||||||||||
| OTDR | ||||||||||||||||||||
| 종류 | G.652 SM | |||||||||||||||||||
| 모델 | ZCOTDR-4200F1 | ZCOTDR-4200D | ZCOTDR-4200F2 | ZCOTDR-4200F3 | ||||||||||||||||
| 파장 | 1550nm±20nm | 1310/1550nm | 1625nm±20nm | 1650nm±20nm | ||||||||||||||||
| 동적 범위 | 24dB | 26dB | 24dB | 24dB | 24dB | |||||||||||||||
| 이벤트 블라인드 영역 | 1.5m | |||||||||||||||||||
| ATT 실명 구역 | 8m | |||||||||||||||||||
| 테스트 범위 | 100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km | |||||||||||||||||||
| 펄스 너비 | 5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs | |||||||||||||||||||
| 범위적 정확성 | ±(1m+ 샘플 간격+0.005%×시험 거리는) | |||||||||||||||||||
| 선형성 | ±0.05dB/dB | |||||||||||||||||||
| 최대 샘플 포인트 | ≥20000 | |||||||||||||||||||
| 최대 샘플 해상도 | ≤0.03m | |||||||||||||||||||
| 손실 해결 | 00.01dB | |||||||||||||||||||
| 손실 기준 | 0.20dB | |||||||||||||||||||
| OTDR | ||||||||||||||||||||
| 범위 해상도 | 00.01m | |||||||||||||||||||
| 굴절 지수 | 1.00000~200000 | |||||||||||||||||||
| 파일 형식 | SOR 표준 파일 형식 | |||||||||||||||||||
| 손실 분석 | 4점 방법 / 5점 방법 | |||||||||||||||||||
| 레이저 안전 수준 | 클래스 II | |||||||||||||||||||
| 커넥터 | SC/PC | |||||||||||||||||||
| OPM | LS | |||||||||||||||||||
| 파동 범위 | 800nm~1700nm | 파장 | OTDR와 일치합니다. | |||||||||||||||||
| 캘리브레이션 파동 | 850/1300/1310/1490/ 1550/1625/1650nm |
레이저 타입 | OTDR 인터페이스와 일치합니다 | |||||||||||||||||
| 테스트 범위 | -70~+10dBm (선택) / -50~+26dBm (표준) -40~+26dBm (XGPON OPM) |
힘 | ≥-5dBm | |||||||||||||||||
| 결의 | 00.01dB | 안정성 | CW, ±0.5dB/15min 15분 전열 후 |
|||||||||||||||||
| 불확실성 | ± 5% | 커넥터 | SC/PC | |||||||||||||||||
| 커넥터 | 유니버설 FC/SC/ST | 모드 | CW/270Hz/330Hz/1kHz/2kHz | |||||||||||||||||
| VFL | RJ45 케이블 추적 | |||||||||||||||||||
| 파장 | 650nm±20nm | 시험 거리는 | ≤ 300m | |||||||||||||||||
| 출력 전력 | ≥10mW | RJ45 케이블 추적 | ||||||||||||||||||
| 모드 | CW/1Hz/2Hz | 모드 | 디지털 추적 | |||||||||||||||||
| 커넥터 | 유니버설 FC/SC/ST | 거리 | ≤ 300m | |||||||||||||||||
| 온라인 추적 | 지원 | |||||||||||||||||||
| 다른 것 | ||||||||||||||||||||
| 표시 | 4.3인치 800×480 LCD | |||||||||||||||||||
| 전원 공급 | AC/DC 어댑터: 입력:100V~240V, 50/60Hz, 0.6A 출력:5V,2A, 리?? 배터리:3.7V, 4000mAh |
|||||||||||||||||||
| 데이터 저장 | 8GB | |||||||||||||||||||
| 데이터 인터페이스 | USB C 타입 | |||||||||||||||||||
| 작업 온도 | -10°C+50°C | |||||||||||||||||||
| 저장 온도 | -40°C+70°C | |||||||||||||||||||
| 상대 습도 | 0~95% 응축이 되지 않음 | |||||||||||||||||||
| 무게 | ≤400g ((배터리 포함) | |||||||||||||||||||
| 크기 | 144mm × 86mm × 33mm | |||||||||||||||||||
| 표준 구성:OTDR, 이벤트 맵, OPM, LS, VFL, RJ45 케이블 추적기 (케이블 추적기 포함), RJ45 케이블 시퀀스, 손전등 참고: 라이브로 1550nm 테스트 가능: 1310/1490/1577nm 신호로 섬유를 테스트 할 수 있습니다 (전력 ≤+5dBm) 라이브로 1610nm 테스트 기능: 1310/1490/1550nm 신호로 섬유를 테스트 할 수 있습니다 (전력 ≤0dBm) 라이브로 1625nm 테스트 기능: 1310/1490/1550/1577nm 신호로 섬유를 테스트 할 수 있습니다 (전력 ≤0dBm) 라이브로 1650nm 테스트 기능: 1310/1490/1550/1577nm 신호로 섬유를 테스트 할 수 있습니다 (전력 ≤+5dBm) |
||||||||||||||||||||
| 구성 목록 | ||||||||||||||||||||
| 호스트 (배터리 포함), 어댑터, 데이터 라인, 케이블 추적기, CD-ROM (분석 소프트웨어/사용자 설명서), 사용자 설명서, 자격 증명서/서비스 보증 카드, 캘리브레이션 인증서,깨끗 한 면 썰매악기 가방 | ||||||||||||||||||||
