| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| 무게: | ≤0.5kg (배터리 포함) | 크기: | 173mm × 109mm × 45mm |
|---|---|---|---|
| 작업 온도: | -10C~+50C | 저장 온도: | -40' C~+70' Ｃ |
| 표시: | 4.3 인치 800 × 480 IPS TFT - LCD 멀티 터치 정전기 터치 스크린 | ||
| 강조하다: | 미니 프로 OTDR,광섬유 시험기,ZCOTDR-4000 OTDR |
||
 |
||||||||||

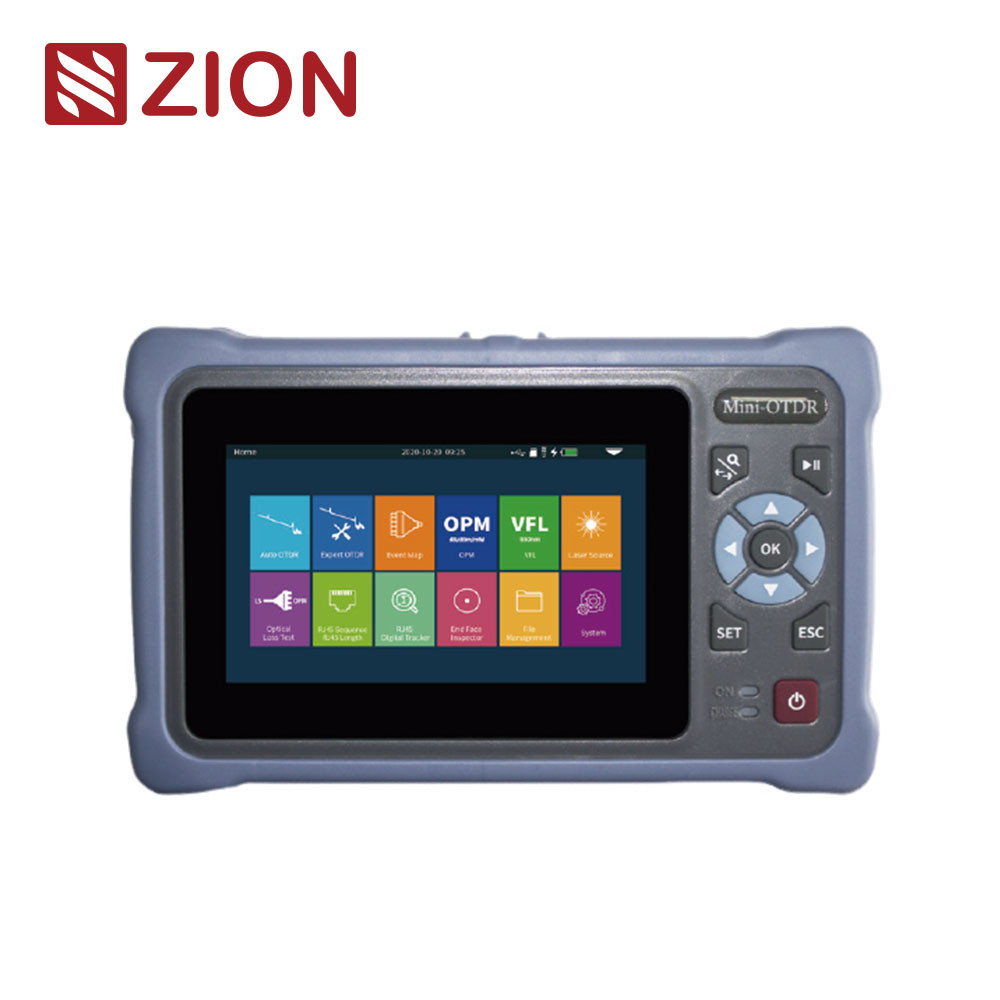

| ZCOTDR-4000 미니 프로 OTDR 광학 시간 영역 반사 측정기는 4.3 인치 용량 터치 화면을 채택합니다. 자동 OTDR, 전문가 OTDR, 이벤트 지도, OPM, RJ45 케이블 추적기,그리고 컴퓨터 레벨 파일 관리 다양한 경우에 다양한 테스트 요구 사항을 충족하기 위해. OTDR는 최대 동적 범위 26dB, 8G 메모리를 가지고 있으며 200,000 개 이상의 곡선을 저장 할 수 있습니다. 4000mAh 고밀도 폴리머 리?? 배터리, 지능형 에너지 절약 관리,8시간 이상의 측정시간, 및 전원 공급 및 전원 은행의 충전을 지원합니다. ZCOTDR-4000 시리즈는 광섬유의 길이, 손실, 연결 품질 및 기타 매개 변수를 측정하는 데 사용됩니다.그것은 FTTX에서 널리 사용됩니다., 2차 척추 네트워크 엔지니어링 건설, 유지 보수 및 비상 수리 테스트 및 광섬유 및 케이블의 생산 측정. | ||||||||||
| 제품 특징 | ||||||||||
| • 전문가 OTDR:전문자 확인, 곡선/목록/지도가 동시에 표시됩니다. | ||||||||||
| • OPM는 CW/270/330/1k/2kHz 주파수 식별을 지원합니다. | ||||||||||
| • LS는 조정 가능한 출력 전력으로 CW / 변조 모드 출력을 지원합니다. | ||||||||||
| • 자동 OTDR, 전문가 OTDR, 이벤트 지도, OPM, LS, VFL, RJ45 케이블 추적, RJ45 케이블 서열, RJ45 케이블 길이, 현미경, 손전등 광 손실 테스트 |
||||||||||
| • 자동 OTDR: 복잡한 설정이 없고 하나의 키 테스트 | ||||||||||
| • VFL와 LS가 백그라운드에서 실행될 수 있고, 멀티 태스크가 동시에 작동할 수 있습니다. | ||||||||||
| • 디지털 레이더의 RJ45 케이블 추적기,더 강력한 방해 방지 기능 | ||||||||||
| • RJ45 케이블 서열/케이블 길이 테스트, 최대 300m | ||||||||||
| • 한 번의 클릭으로 화면 촬영, 인터페이스를 저장하기 쉽습니다 | ||||||||||
| 기술 사양 | ||||||||||
| OTDR | ||||||||||
| 모델 | ZCOTDR-4000D | ZCOTDR-4000F1 (라이브 테스트) |
ZCOTDR-4000F2 (라이브 테스트) |
ZCOTDR-4000T (라이브 테스트) |
||||||
| 종류 | G.652 SM | |||||||||
| 파장 | 1310/1550 | 1310nm | 1550nm | 1610nm | ||||||
| 동적 범위 | 26dB/24dB | 26dB | 24dB | 22dB | ||||||
| 이벤트 블라인드 영역 | 2.5m | |||||||||
| ATT 실명 구역 | 8m | |||||||||
| 테스트 범위 | 500m/1km/2km/4km/8km/16km/32km/64km/100km | |||||||||
| 펄스 너비 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||||||
| 범위적 정확성 | ±(1m+ 샘플 간격+0.005%×시험 거리는) | |||||||||
| 선형성 | ≤0.05dB/dB | |||||||||
| 샘플 포인트 | 16k~128k | |||||||||
| 샘플 해상도 | 0.05m~8m | |||||||||
| 손실 해결 | 0.001dB | |||||||||
| 손실 기준 | 0.20dB | |||||||||
| OTDR | ||||||||||
| 범위 해상도 | 0.001m | |||||||||
| 굴절 지수 | 1.00000~200000 | |||||||||
| 반사 정확성 | ±3dB | |||||||||
| 파일 형식 | SOR 표준 파일 형식 | |||||||||
| 손실 분석 | 4점 방법 / 5점 방법 | |||||||||
| 레이저 안전 수준 | 클래스 II | |||||||||
| 커넥터 | FC/UPC ((교환 가능한 SC, ST) | |||||||||
| 갱신 속도 | 3Hz (형) | |||||||||
| 멀티태스킹 | 지원 | |||||||||
| OPM | LS | |||||||||
| 파동 범위 | 800nm~1700nm | 파장 | OTDR와 일치합니다. | |||||||
| 캘리브레이션 파동 | 850/1300/1310/1490/ 1550/1625/1650nm |
레이저 타입 | FP-LD | |||||||
| 테스트 범위 | -70~+10dBm (선택) / -50~+26dBm (표준) |
힘 | ≥-5dBm | |||||||
| 결의 | 00.01dB | 안정성 | CW, ±0.5dB/15min 15분 전열 후 |
|||||||
| 불확실성 | ± 5% | 커넥터 | FC/UPC ((교환 가능한 SC, ST) | |||||||
| 빈도 확인 |
CW/270/330/1k/2kHz (내부 LS를 사용) |
모드 | CW/270Hz/330Hz/1kHz/2kHz | |||||||
| 커넥터 | 유니버설 FC/SC/ST | 파동 인식 | 지원 | |||||||
| 파동 인식 | 지원 | 광적 손실 테스트 | ||||||||
| VFL | 파장 | LS와 일치합니다. | ||||||||
| 파장 | 650nm±20nm | IL 테스트 | 지원 | |||||||
| 출력 전력 | ≥10mW | RJ45 케이블 추적 | ||||||||
| 모드 | CW/1Hz/2Hz | 모드 | 디지털 추적 | |||||||
| 커넥터 | FC/UPC (교환 가능한 SC, ST) | 거리 | ≤ 300m | |||||||
| 레이저 안전 수준 | 3급 | 온라인/라인 페어 추적 | 지원 | |||||||
| RJ45 케이블 길이 | ||||||||||
| 시험 거리는 | ≤ 300m | |||||||||
| 다른 것 | ||||||||||
| 표시 | 4.3인치 800×480 IPS TFT ∙ LCD 멀티 터치 용량 터치 스크린 | |||||||||
| 전원 공급 | AC/DC 어댑터:입력:100V~240V,50/60Hz0.6A 출력: 5V,2A 리?? 배터리:3.7V, 4000mAh |
|||||||||
| 배터리 작동 | 연속 테스트>12h | |||||||||
| 데이터 저장 | 내부 저장장치:8GB,≥20,000 곡선 | |||||||||
| 데이터 인터페이스 | USB 타입 C | |||||||||
| 작업 온도 | -10°C+50°C | |||||||||
| 저장 온도 | -40°C+70°C | |||||||||
| 상대 습도 | 0~95% 응축이 되지 않음 | |||||||||
| 무게 | ≤0.5kg (배터리 포함) | |||||||||
| 크기 | 173mm × 109mm × 45mm | |||||||||
| 구성: 자동 OTDR, 전문가 OTDR, E 밸런트 지도, OPM, LS, VFL, RJ45 케이블 추적 (케이블 추적기 포함) RJ45 케이블 시퀀스, RJ45 케이블 길이, 현미경 (선택), 손전등, 광적 손실 테스트 참고: NK4000-F1는 1490/1550nm 신호 (전력 ≤0dBm) 와 함께 섬유를 테스트 할 수 있습니다. NK4000-F2는 1310/1490/1577nm 신호 (전력 ≤+5dBm) 를 가진 섬유를 테스트 할 수 있습니다. NK4000- T는 1310/1490/1550nm 신호 (전력 ≤0dBm) 로 섬유를 테스트 할 수 있습니다. |
||||||||||
| 구성 목록 | ||||||||||
| 호스트 (배터리 포함), 어댑터, 데이터 라인, 8G TF 카드 (OTDR, 분석 소프트웨어/사용자 설명서 내장), 사용자 설명서, SC 어댑터, 케이블 추적기, 자격 증명서/서비스 보증 카드,캘리브레이션 인증서, 깨끗한 목화 슬라이스, 악기 배낭 | ||||||||||
