| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| 무게: | ≤350g 밸 | 크기: | 173mm×82mm×37mm |
|---|---|---|---|
| 작업 온도: | -10C~+50C | 저장 온도: | -40' C~+70' Ｃ |
| 표시: | 3.5인치 320×480 LCD | ||
| 강조하다: | 미니 광섬유 반사계,LCD 광섬유 반사계,콤팩트 광섬유 반사계 |
||

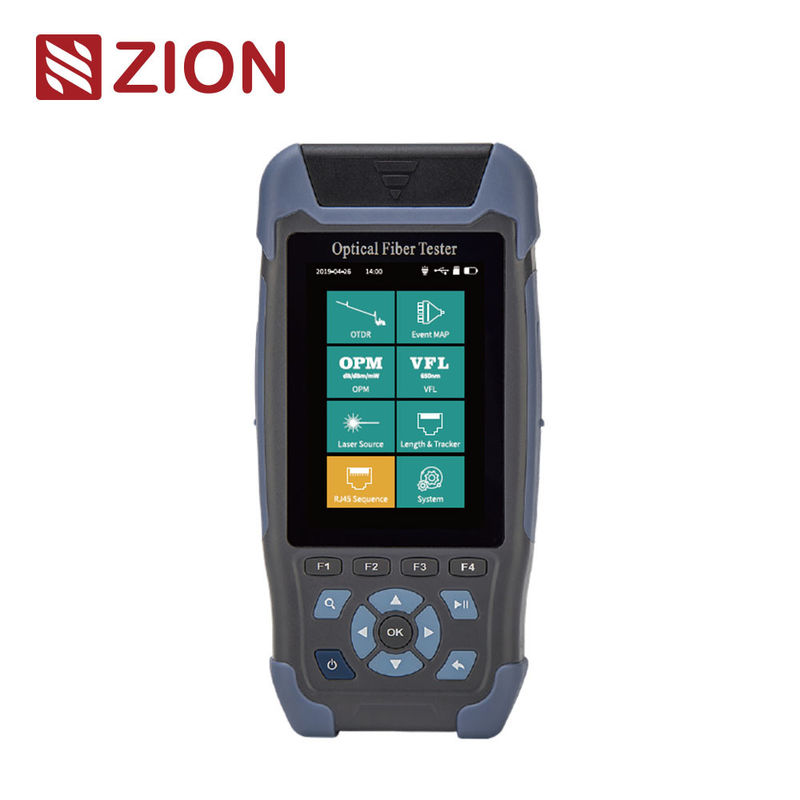

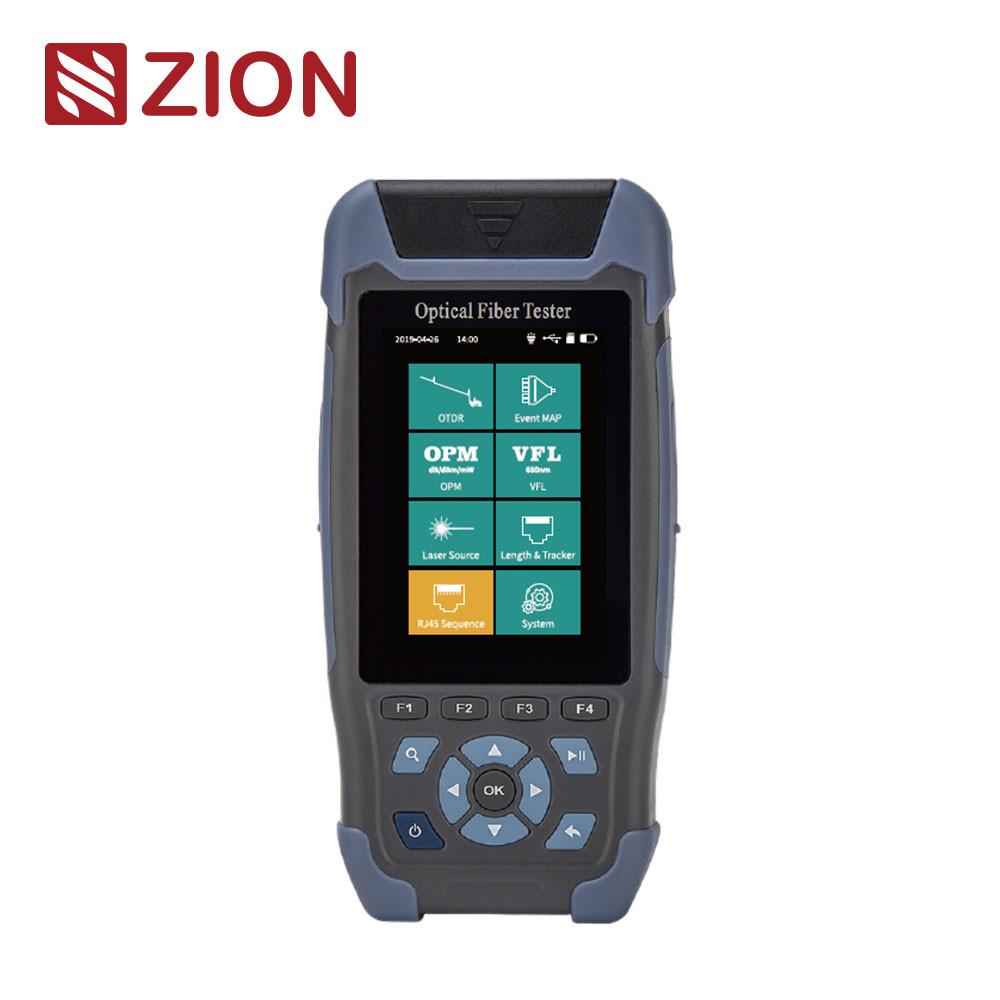

| ZCOTDR-3200 미니 프로 시리즈 광학 시간 영역 반사계 는 3.5 인치 컬러 디스플레이 화면을 채택 합니다. UI 운영 인터페이스는 간단하고 조작이 쉽습니다. 그것은 OTDR, 안정적인 빛 소스,광전력 계측기, 시각적인 오류 위치, 케이블 순서, 케이블 길이, 케이블 추적기 및 손전등. 그것은 지능적인 에너지 절약 관리를 채택,현장 시험 및 유지보수 작업의 효율성을 보장하기 위해 12시간의 매우 긴 측정 시간. ZCOTDR-3200 시리즈는 모든 종류의 광섬유와 케이블의 길이, 손실, 연결 품질 및 기타 매개 변수를 측정하는 데 사용됩니다.아직 사용할 수 있어요최대 테스트 파워는 -5dBm입니다. 그것은 공학 건설에 널리 사용될 수 있습니다.연결 유지보수 시험 및 광섬유 통신 시스템의 통신 시스템의 비상 수리. | |||||||||
| 제품 특징 | |||||||||
| • 광 신호 ≤-5dBm의 광섬유 연결, 테스트하기 쉽습니다. |  |
||||||||
| • 12 시간 동안 측정 할 수 있는 긴 내구성 | |||||||||
| • 완전히 새로운 고무 수갑, 충격 방지, 떨어지기 방지 | |||||||||
| • 3m 이벤트 맹인 영역, 쉬운 테스트 3m 점퍼 | |||||||||
| • 손잡고 휴대 할 수 있는 디자인 | |||||||||
| • USB, 휴대용 배터리로 재충전 | |||||||||
| • OTDR/LS/OPM/VFL/RJ45 케이블 시퀀스/케이블 길이/RJ45 추적기/플래시 라이트 | |||||||||
| 기술 사양 | |||||||||
| OTDR | |||||||||
| 모델 | ZCOTDR-3200D | ZCOTDR-3200F1 (라이브 테스트) |
ZCOTDR-3200-F2 (라이브 테스트) |
||||||
| 종류 | G.652 SM | ||||||||
| 파장 | 1310/1550±20nm | 1310nm±20nm | 1550nm±20nm | ||||||
| 동적 범위 | 24dB/22dB | 24dB | 22dB | ||||||
| 이벤트 블라인드 영역 | 3m | ||||||||
| ATT 실명 구역 | 8m | ||||||||
| 테스트 범위 | 500m/1km/2km/4km/8km/16km/32km/64km 5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns |
||||||||
| 펄스 너비 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs |
||||||||
| 범위적 정확성 | ±(1m+ 샘플 간격+0.005%×시험 거리는) | ||||||||
| 선형성 | ±0.2dB/dB | ||||||||
| 샘플 포인트 | 16k~128k | ||||||||
| 샘플 해상도 | 0.05m~8m | ||||||||
| 손실 해결 | 0.001dB | ||||||||
| 손실 기준 | 0.20dB | ||||||||
| OTDR | |||||||||
| 범위 해상도 | 0.001m | ||||||||
| 굴절 지수 | 1.00000~200000 | ||||||||
| 반사 정확성 | ±3dB | ||||||||
| 파일 형식 | SOR 표준 파일 형식 | ||||||||
| 손실 분석 | 4점 방법 / 5점 방법 | ||||||||
| 레이저 안전 수준 | 클래스 II | ||||||||
| 커넥터 | FC/UPC ((교환 가능한 SC, ST) | ||||||||
| OPM | LS | ||||||||
| 파동 범위 | 800nm~1700nm | 파장 | OTDR와 일치합니다. | ||||||
| 캘리브레이션 파동 | 850/1300/1310/1490/ 1550/1625/1650nm |
레이저 타입 | FP-LD | ||||||
| 테스트 범위 | -70~+10dBm (선택) / -50~+26dBm (표준) |
힘 | ≥-5dBm | ||||||
| 결의 | 00.01dB | 안정성 | CW, ±0.5dB/15min 15분 전열 후 |
||||||
| 불확실성 | ± 5% | 커넥터 | FC/UPC ((교환 가능한 SC, ST) | ||||||
| 빈도 확인 |
CW/270/330/1k/2kHz | 모드 | CW/270Hz/330Hz/1kHz/2kHz | ||||||
| 커넥터 | 유니버설 FC/SC/ST | RJ45 케이블 순서 & 길이 | |||||||
| VFL | 시험 거리는 | ≤ 300m | |||||||
| 파장 | 650nm±20nm | RJ45 케이블 추적 | |||||||
| 출력 전력 | ≥10mW | 모드 | 디지털 추적 | ||||||
| 모드 | CW/1Hz/2Hz | 거리 | ≤ 300m | ||||||
| 커넥터 | FC/UPC (교환 가능한 SC, ST) | 온라인 추적 | 지원하지 않습니다. | ||||||
| 표시 | 3.5인치 320×480 LCD | ||||||||
| 전원 공급 | AC/DC 어댑터: 입력:100V~240V,50/60Hz0.6A 출력:5V, 2A, 리?? 배터리: 3.7V,4000mAh |
||||||||
| 배터리 작동 | 연속 테스트>12h | ||||||||
| 데이터 저장 | 내부: ≥600; 외부: TF 카드 | ||||||||
| 데이터 인터페이스 | 미니 USB | ||||||||
| 작업 온도 | -10°C+50°C | ||||||||
| 저장 온도 | -40°C+70°C | ||||||||
| 상대 습도 | 0~95% 응축이 되지 않음 | ||||||||
| 무게 | ≤350g ((배터리 포함) | ||||||||
| 크기 | 173mm × 82mm × 37mm | ||||||||
| 표준 설정:OTDR, E 밸런스 맵, OPM, LS, VFL, RJ45가 가능한 트래커 (또한 구매 트래커) RJ45 케이블 서열 e&Length, 손전등 |
|||||||||
| 구성 목록 | |||||||||
| 호스트 (배터리 포함), 어댑터, 데이터 라인, CD-ROM (분석 소프트웨어/사용자 설명서), 사용자 설명서, SC/UPC, 자격 증명서/서비스 보증 카드, 캘리브레이션 인증서,깨끗 한 면 썰매악기 가방. | |||||||||
