| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| 무게: | ≤200g ((배터리 포함) | 크기: | 126mm × 80mm × 37mm |
|---|---|---|---|
| 작업 온도: | -10C~+50C | 저장 온도: | -40' C~+70' Ｃ |
| 강조하다: | 미니 OTDR 광학 시간 영역 반사계,미니 광섬유 시간 영역 반사계,OTDR 광섬유 시간 영역 반사계 |
||

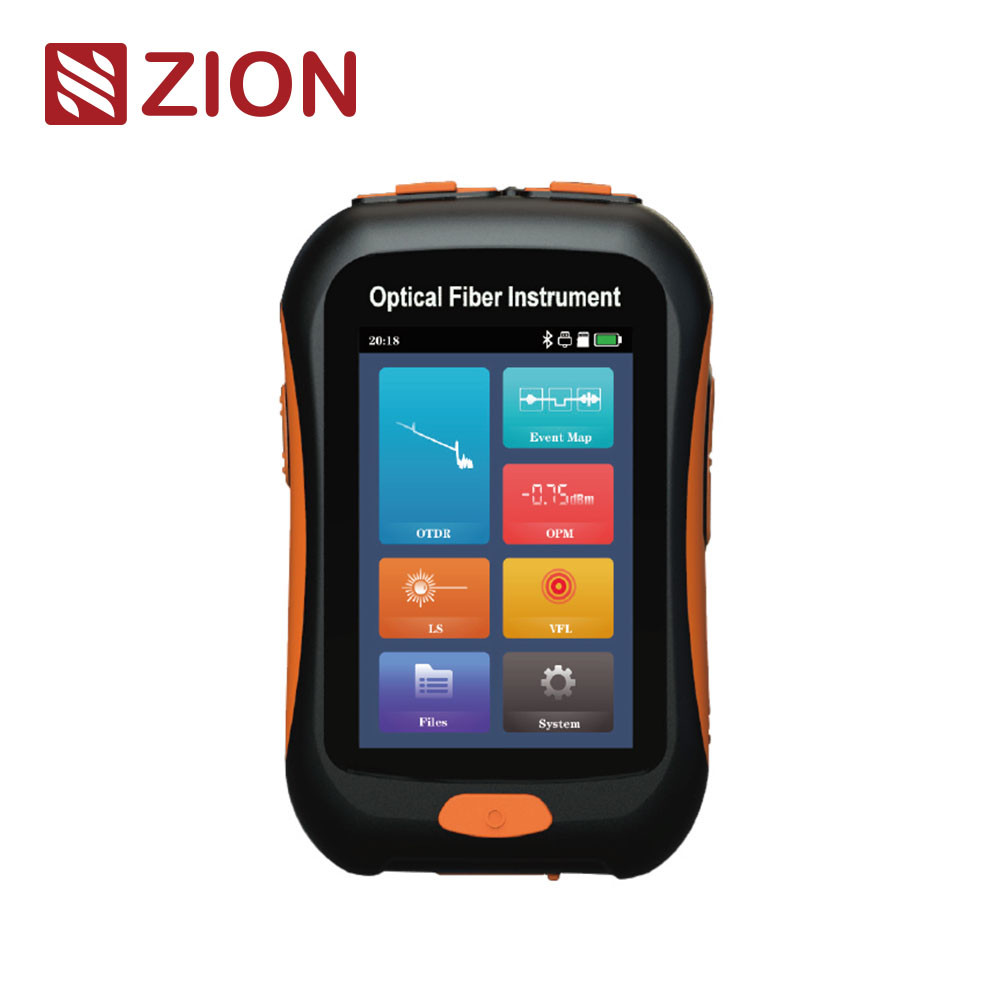

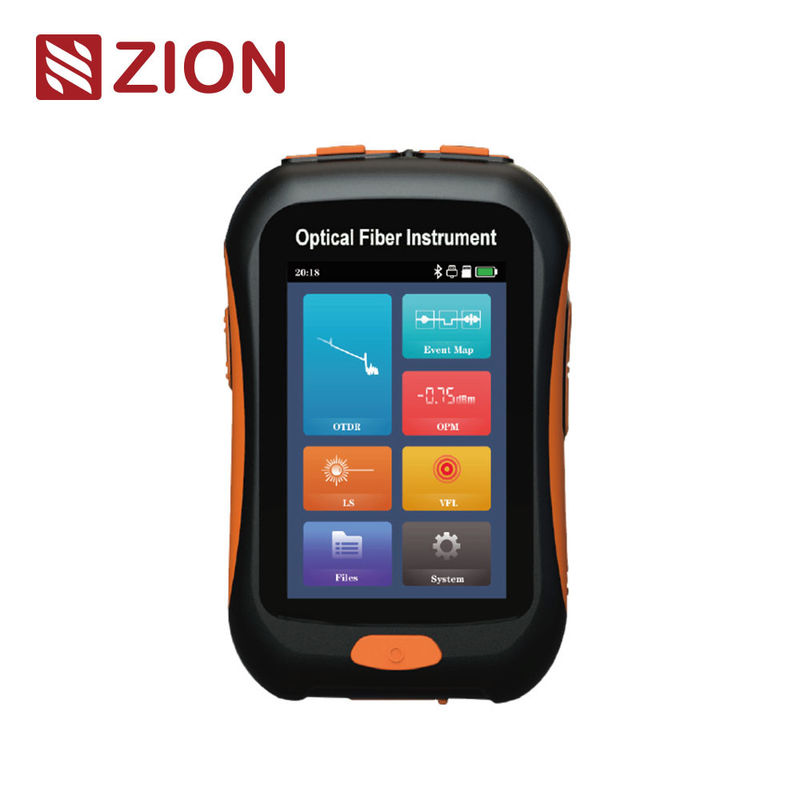

| OTDR-2800 미니 OTDR 광학 시간 영역 반사계 는 컴팩트 하고 휴대 하기 쉽다. 3.5 인치 고화질 터치 화면을 채택 하고, 멀티 터치 및 원활한 동작을 지원 한다.OTDR의 내부 통합, 이벤트 맵, 광학 전력 계측기, 빨간 빛, 손전등 및 다른 기능을 하나에, 다양한 경우에 다양한 테스트 요구 사항을 충족. 그 중,OTDR 기능은 1550nm 파장과 고효율의 파장 격리기를 탑재합니다.. 1490nm 및 1577nm 링크에서 광학적 테스트를 수행 할 수 있습니다. 광학적 테스트 기능과 함께 약 +10dBm까지 지원하며 최대 측정 범위는 80km입니다.ZCOTDR-2800은 길이를 측정하는 데 사용됩니다., 손실, 연결 품질 및 광섬유의 다른 매개 변수를 쉽게 테스트 할 수 있습니다. 광섬유 링크의 끊기점, 곡선 및 손실 지점을 테스트하십시오.설치 및 유지보수 직원에 의해 라인 유지보수 및 비상 복구 테스트에 적합합니다.. | ||||||
| 제품 특징 | ||||||
| • 2.5m 이벤트 영역, 5m 점퍼를 테스트하기 쉽습니다. |  |
|||||
| • 지능형 링크 분석 (사건 지도) | ||||||
| • 기능이 풍부한 통합된 VFL/OPM/LS | ||||||
| • 가볍고 휴대 하기 쉽다 | ||||||
| • 라이브 테스트를 지원합니다 | ||||||
| 최대 거리 80km | ||||||
| • 완전 스크린 운영, 친근 인체 컴퓨터 상호 작용 | ||||||
| • 고성능 프로세서, 원활한 제어 | ||||||
| 기술 사양 | ||||||
| OTDR | ||||||
| 섬유 종류 | G.652 SM | |||||
| 파장 | 1550nm±20nm | |||||
| 동적 범위 | 20dB | |||||
| 이벤트 블라인드 영역 | 2.5m | |||||
| ATT 실명 구역 | 10m | |||||
| 테스트 범위 | 100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km | |||||
| 펄스 너비 | 5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/ 800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||
| 범위 정확성 | ±(1m+ 샘플 간격+0.005%x시험 거리는) | |||||
| 손실 정확도 | 00.01dB | |||||
| 선형성 | ±0.05dB/dB | |||||
| 최대 샘플 포인트 | ≥20000 | |||||
| 최대 샘플 해상도 | ≤0.03m | |||||
| 손실 해결 | 00.01dB | |||||
| 손실 기준 | 0.20dB | |||||
| 범위 해상도 | 00.01m | |||||
| OTDR | ||||||
| 굴절 지수 | 1.00000~200000 | |||||
| 반사 정확성 | ±3dB | |||||
| 파일 형식 | SOR 표준 파일 형식 | |||||
| 손실 분석 | 4점 방법 / 5점 방법 | |||||
| 레이저 안전 수준 | 클래스 II | |||||
| 커넥터 | SC/PC | |||||
| OPM | LS | |||||
| 파동 범위 | 800nm~1700nm | 파장 | OTDR와 일치합니다. | |||
| 캘리브레이션 파동 | 850/1300/1310/1490/ 1550/1625/1650nm |
레이저 타입 | OTDR와 일치합니다. | |||
| 테스트 범위 | -70~+10dBm (선택) / -50~+26dBm (표준) |
힘 | ≥-5dBm | |||
| 결의 | 00.01dB | 안정성 | CW, ±0.5dB/15min 15분 전열 후 |
|||
| 불확실성 | ± 5% | 커넥터 | SC/PC | |||
| 커넥터 | 유니버설 FC/SC/ST | 모드 | CW/270Hz/330Hz/1kHz/2kHz | |||
| VFL | 다른 것 | |||||
| 파장 | 650nm±20nm | 표시 | 전체 터치 3.5 인치, 320×480, 컬러 LCD 화면 |
|||
| 출력 전력 | ≥10mW | 전원 공급 | AC/DC 어댑터: 입력: 100V/240, 50/60Hz, 0.6A 출력: 5V, 2A 리?? 배터리: 3.7V, 2200mAh |
|||
| 모드 | CW/1Hz/2Hz | 배터리 작동 | 대기 상태>6h 연속 테스트>4h | |||
| 커넥터 | 유니버설 FC/SC/ST | 데이터 저장 | 내부 곡선 ≥2000 | |||
| 레이저 안전 수준 | 클래스 II | |||||
| 데이터 인터페이스 | USB C 타입 | |||||
| 작업 온도 | -10°C+50°C | |||||
| 저장 온도 | -40°C+70°C | |||||
| 상대 습도 | 0~95% 응축이 되지 않음 | |||||
| 무게 | ≤200g ((배터리 포함) | |||||
| 크기 | 126mm × 80mm × 37mm | |||||
| 표준 c: OTDR, OPM, LS, VFL, 플래시 라이트, | ||||||
| 구성 목록 | ||||||
| 호스트 (배터리 포함), 전원 어댑터, 데이터 케이블, CD-ROM (분석 소프트웨어, 사용 설명서 포함), 사용 설명서, 캘리브레이션 인증서적합성 증명서/판매 후 서비스 보증 카드, 청소 패드, 도구용 특별 패키지 | ||||||
