| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없이 |
| 무게: | <1.2kg | 크기: | 227mmx160mmx70mm |
|---|---|---|---|
| 표시: | 5.6 인치 컬러 LCD+ 터치 스크린 | 작업 온도: | -10' C~+50' Ｃ |
| 저장 온도: | -40' C~+70' Ｃ | ||
| 강조하다: | OTDR 광 영역 반사계,광학 영역 반사계 OTDR,콤팩트 광학 영역 반사계 |
||

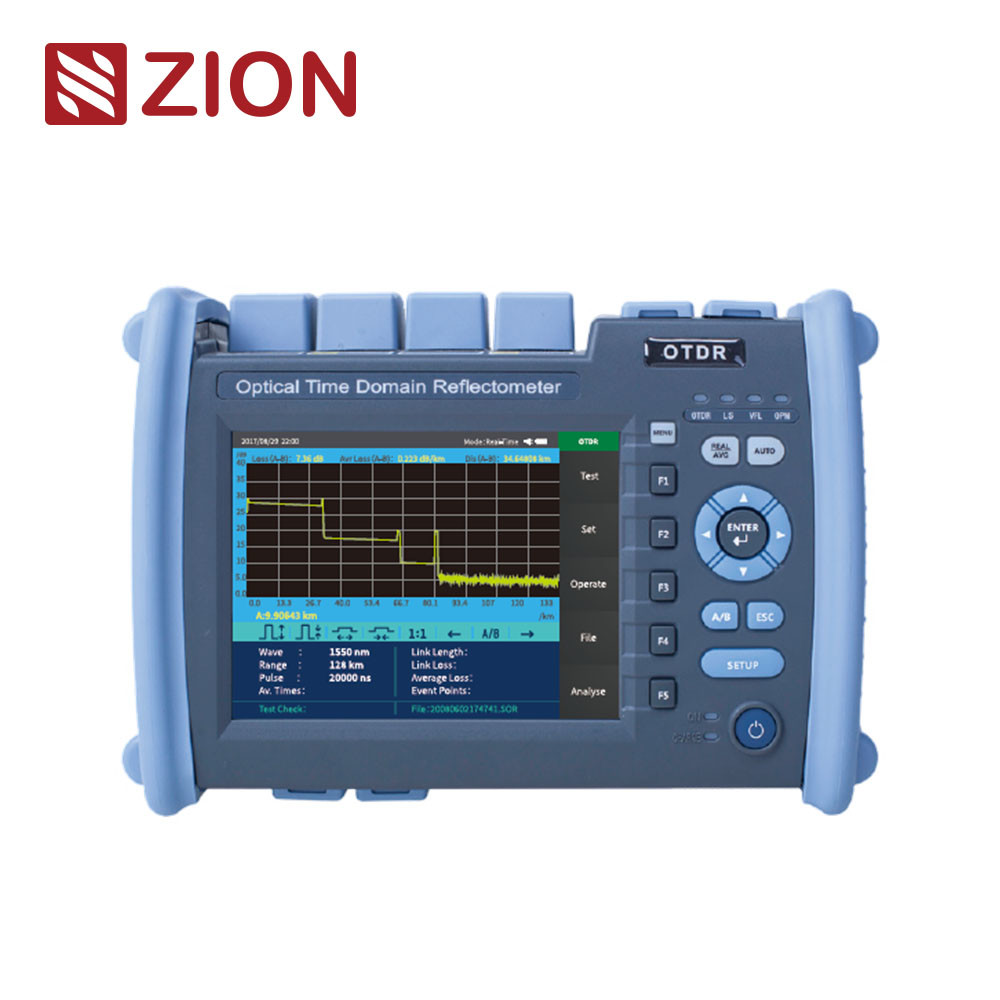

| ZCOTDR-6000P PON OTDR는 5.6 인치 컬러 화면을 채택하고, 키와 터치의 이중 작동. 최대 역학적 범위는 45dB이며, PON 네트워크 테스트에서 1: 32 광 스플리터를 침투 할 수 있습니다.전체 기계는 시각 오류 위치를 통합, 이벤트 맵, 광학 전력 계측기, 빛 소스, 광학 손실 테스트, 광학 끝 얼굴 탐지 기능,고객들이 현장 테스트와 유지보수를 효율적으로 해결할 수 있도록 다기능 통합그것은 주로 길이, 손실, 연결 품질 및 모든 종류의 광섬유 및 케이블의 다른 매개 변수를 측정하는 데 사용됩니다. 그것은 공학 건설에 널리 사용될 수 있습니다,광섬유 통신 시스템의 통신 시스템의 비상 복구, 광섬유 케이블의 개발 및 생산 측정 | |||||||||||||
| 제품 특징 | |||||||||||||
| • PON 네트워크 테스트, 침투 1:32 스플리터 |  |
||||||||||||
| • 데이터 대량 처리, 보고서 양식의 인쇄 | |||||||||||||
| • 끊이지 않는 의사소통, 온라인 테스트 | |||||||||||||
| • 중국어 및 영어 명칭 | |||||||||||||
| • 표준 SOR 파일 출력 형식 | |||||||||||||
| • 키 + 터치 스크린 듀얼 동작 모드 | |||||||||||||
| • 통합된 PON OTDR/VFL/LS/OPM/ 이벤트 맵/끝 얼굴 탐지/광 손실 테스트 | |||||||||||||
| 기술 사양 | |||||||||||||
| ZCOTDR-6000P PON OTDR | |||||||||||||
| 모델 | PD1 | PS1 | PS2 | PT1 | PT2 | PT3 | PT4 | ||||||
| 파장 | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (필터링) |
1650nm±5nm (필터링) |
1310nm/1550nm±20nm 1625nm±20nm (필터링) |
1310/1550nm±20nm 1650±5nm (필터링) |
||||||||
| 필터 | / | 높은 통과> 1595nm 단열> 40dB (1270nm ~ 1585nm) |
밴드 패스 1650nm±7nm 단열>40dB (1650nm±10nm) |
높은 통과> 1595nm 단열> 40dB (1270nm ~ 1585nm) |
대역 통과 1650nm±7nm 단열> 40dB (1650nm±10nm) |
||||||||
| 섬유 종류 | G.652 | ||||||||||||
| 최대 동적 범위 | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | ||||||
| 이벤트 블라인드 영역 | 1m | 00.8m | |||||||||||
| ATT 실명 구역 | 6m | ||||||||||||
| PON 실명 구역 | 30m | ||||||||||||
| 테스트 범위 | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | ||||||||||||
| 펄스 너비 | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||||||
| 범위 정확성 | ±(0.75m+ 샘플 간격 40.005% x시험 거리는) | ||||||||||||
| 손실 결정 | ±0.001dB | ||||||||||||
| 손실 정확성 | ±0.05dB/dB | ||||||||||||
| PON OTDR | |||||||||||||
| 샘플 포인트 | 16k-256k | ||||||||||||
| 샘플 해상도 | 00.05m-16m | ||||||||||||
| 반사 정확성 | ±3dB | ||||||||||||
| 파일 형식 | SOR 표준 파일 형식 | ||||||||||||
| 손실 측정 모드 | 4점 방법 / 5점 방법 | ||||||||||||
| 레이저 안전 수준 | 클래스 II | ||||||||||||
| 갱신 속도 | 3Hz (형) | ||||||||||||
| 데이터 저장 | 내장 저장장치:s3000 곡선; 외장 저장장치: 4G 비트 | ||||||||||||
| 커넥터 | FC/UPC (교환 가능한 sC,sT) | ||||||||||||
| 데이터 인터페이스 | USB, 미니 USB, 10M/100M 이더넷 포트 | ||||||||||||
| OPM | |||||||||||||
| 파장 범위 | 800nm~1700nm | ||||||||||||
| 커넥터 | 유니버설 관절 FC/SC/ST | ||||||||||||
| 테스트 범위 | -50dBm~+26dBm | ||||||||||||
| 불확실성 | ± 5% | ||||||||||||
| 캘리브레이션 파장 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||
| LS | |||||||||||||
| 레이저 타입 | FP-LD | ||||||||||||
| 파장 | OTDR 출력 파장과 일치합니다 | ||||||||||||
| 출력 전력 | ≥-5dBm | ||||||||||||
| 안정성 | CW,±0.5dB/15min ((전열 후 15분 테스트) | ||||||||||||
| 커넥터 | FC/UPC (교환 가능한 sc,sT) | ||||||||||||
| 광적 손실 테스트 인덱스는 위의 LS 및 OPM 인덱스를 의미합니다. | |||||||||||||
| 다른 것 | |||||||||||||
| 표시 | 5.6인치 컬러 LCD+ 터치 스크린 | ||||||||||||
| 전원 공급 | AC/DCA 어댑터:입력: 100V~240V,50/60Hz0.6A, 출력: 12V~19V, 1.5배터리: 7.4V, 5200mAh | ||||||||||||
| 작업 온도 | -10°C~+50°C | ||||||||||||
| 저장 온도 | -40°C~+70°C | ||||||||||||
| 상대 습도 | 0~95%, 응축되지 않는 | ||||||||||||
| 무게 | <1.2kg | ||||||||||||
| 크기 | 227mmx160mmx70mm | ||||||||||||
| 호스트의 기능: PON OTDR/OPM/VFL/Ls/ 이벤트 지도/섬유 끝 탐지 (첨가 구매 탐지) / 광적 손실 테스트 | |||||||||||||
| 구성 목록 | |||||||||||||
| 아니죠 | 이름 | 양 | 언급 | ||||||||||
| 1 | 호스트 | 1 | |||||||||||
| 2 | AC/DC 어댑터 | 1 | |||||||||||
| 3 | U 디스크 (분석 소프트웨어/사용자 설명서 포함) | 1 | |||||||||||
| 4 | 터치 펜 | 1 | |||||||||||
| 5 | 데이터 라인 | 1 | |||||||||||
| 6 | OTDR SC 어댑터 | 1 | |||||||||||
| 7 | OPM SC 어댑터 | 1 | |||||||||||
| 8 | 사용 설명서 | 1 | |||||||||||
| 9 | 캘리브레이션 인증 | 1 | |||||||||||
| 10 | 인증서/보증 카드 | 1 | |||||||||||
| 11 | 깨끗한 면 | 10 | |||||||||||
| 12 | 가죽 손잡이 | 1 | |||||||||||
| 13 | 특수 악기 등낭 | 1 | |||||||||||
