| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zion communication OR OEM |
| 인증: | CE, ROHS, VDE, UL |
| 모델 번호: | ADSS는 전보를 칩니다 |
| 최소 주문 수량: | 10km |
| 포장 세부 사항: | 1000M 또는 2000M / 나무로 된 드럼 |
| 배달 시간: | 정상적으로 25 근무일 |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 0 달 |
| Fiber Unit: | UV fiber G.652.D;@1310nm ≤0.35dB/km; @1550nm ≤0.2dB/km; | Filling 1: | Water Blocking & Moisture Proof Thyrotrophic gel |
|---|---|---|---|
| Tube: | Colors of tubes PBT | Filling 2: | PP Diameter same as tube |
| Binder: | 2 wires Polyester Yarns Cable core binding | Strength Member: | GFRP Diameter same as tube |
| Inner Sheath: | FE | Outer Sheath: | PE or AT |
| Color: | Black | Package: | 1000M, 2000M, Wooden Drum |

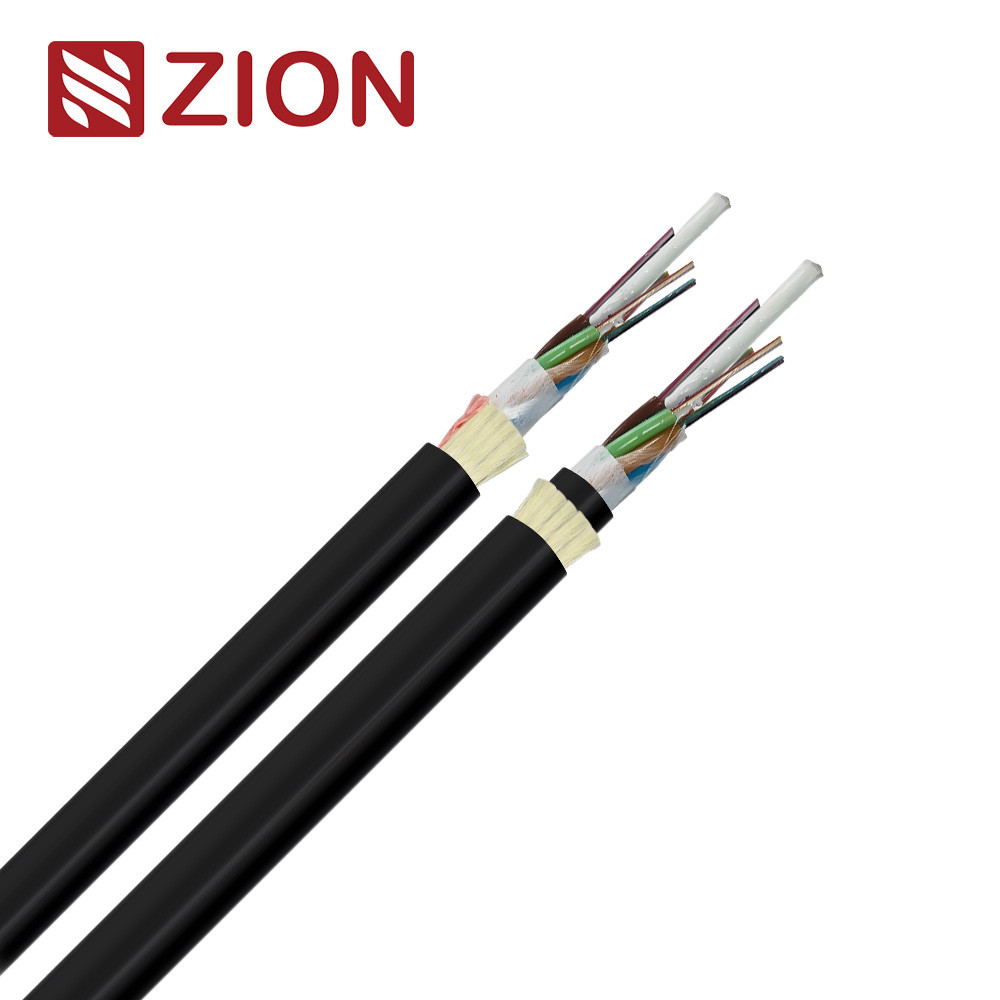

| 강조하다: | 에어리얼 ADSS 케이블,이중 껍질 ADSS 케이블,단일 껍질 ADSS 케이블 |
||
형질
항목: 설명
광섬유: UV 섬유 G.652.D;@1310nm ≤0.35dB/km;
@1550nm ≤0.2dB/km;
튜브 충진 화합물: 수분 차단 및 방습 갑상선 영양 젤
느슨한 튜브: 튜브 색상 PBT
필러: 튜브와 동일한 PP 직경
중심 강도 부재: GFRP 직경은 튜브와 동일
방수 테이프 : 0.28mm 두께
바인더: 2선 폴리에스테르 원사 케이블 코어 바인딩
립코드: 전선 2개
유전체 강도 멤버: 아라미드 원사
외부 재킷: 1.6-2.0mm 두께 HDPE
케이블 아웃 직경: 9.5±0.3mm(고객 요구 사항에 따라 설계)
케이블 무게: 85±15kg(고객 요구 사항에 따라 설계)
케이블/스풀 길이: 4km(2% 이상 허용 오차)
온도 범위: -20~+65℃
표준
감쇠:
대역폭(다중 모드 광섬유만 해당):
PMD(편광 모드 분산):
섬유 조사:
느슨한 튜브 디자인:
중앙 강도 회원:
물 차단:
주변 강도 회원:
외부 칼집:
케이블 치수:
작동 조건:
감쇠 계수(dB/km):
분산 계수:
유효군굴절지수(EGRI):
매크로 굽힘 손실:
환경 특성:
인장 강도(IEC 794-1-E1):
충격 테스트(IEC 60794-1-E3):
충격 테스트(IEC 60794-1-E4):
반복 굽힘(IEC 60794-1-E6):
비틀림 테스트(IEC 60794-1-E7):
물 침투(IEC 60794-1-F5B):
온도 사이클링(IEC 60794-1-F1):
복합 흐름(IEC 60794-1-E14):
외장 고전압 테스트:
광섬유 케이블은 전 세계에 걸쳐 국제 표준(IEC, ITU-T 등)을 충족하거나 초과합니다.광학, 기계 및 환경 성능 지표, 다양하고 까다로운 조건에서의 배포에 대한 적합성을 확인합니다. 견고한 구조는 PON 시스템, 백본 및 액세스 네트워크를 포함한 현대 통신 네트워크의 애플리케이션에 대한 높은 신뢰성을 보장합니다.
회사 광섬유 케이블 이름 N*cores G.652D 2024 XXXXm
회사: 제조업체의 브랜드
2024년: 제조연도
광섬유 케이블 이름: 케이블 유형
G.652D: N 코어 단일 모드 광섬유(ITU-T Rec. G.652D)
XXXXm: 미터 표시
*마킹은 1미터마다 인쇄됩니다.
**"G.652D"는 ITU-T Rec.를 의미합니다. LWP(Low Water Peak) G.652 단일 모드 광섬유.
또한 클라이언트 케이블 표시에 따라 할 수 있습니다.
1 마킹 색상은 흰색,
2 인접한 표시가 모두 명확한 경우 때때로 길이가 불분명한 표시가 허용됩니다.
3 케이블 양쪽 끝은 열수축성 엔드캡으로 밀봉되어 물의 유입을 방지합니다.
섬유 색상 및 바인더 색상 코드: EIA/TIA 598B에 따름
OEM 구조 기술 데이터
이 데이터는 OEM 광섬유 케이블 설계에 대한 주요 기술 사양을 제공하여 특정 고객 요구 사항에 대한 적응성을 보장합니다. 이 정보는 케이블의 구조적, 재료 및 성능 측면을 강조합니다.
섬유 유형:
중앙 강도 회원:
느슨한 튜브:
필러:
물 차단층:
원사 강도 회원:
외부 칼집:
이 OEM 광섬유 케이블 설계는 내구성과 성능 간의 균형을 제공하여 다양한 환경 조건에서도 안정적인 작동을 보장합니다. 모듈식 구성(섬유 수, 강도 부재 및 느슨한 튜브 치수)과 견고한 소재(HDPE, PBT, 아라미드 원사)를 통해 통신 분야에서 광범위한 응용 분야를 허용하고 산업 표준 및 고객별 요구 사항을 준수합니다.
포장 및 표시
1. 포장
1.1 각 단일 길이의 케이블은 장거리 배송에 적합한 나무 드럼에 감겨 있어야 합니다.
1.2 플라스틱 완충 시트로 덮여 있습니다.
1.3 튼튼한 나무판으로 밀봉합니다.
1.4 테스트를 위해 케이블 내부 끝 중 최소 1m를 남겨둡니다.
1.5 드럼 길이
- 1.5.1 표준 드럼 길이는 2000-4000m입니다.
- 1.5.2 전체 공급량의 10%를 초과하지 않는 수량에 대해 드럼당 표준 길이의 96% 이상의 단일 길이가 허용됩니다.
1.5.3 총 수량은 최소한 주문 수량입니다.
2. 드럼 마킹
2.1 케이블 드럼
- 제조업체 브랜드;
- 롤 방향 화살표;
- 화살표를 나타내는 케이블 외부 끝 위치;
- “라는 단어광섬유 케이블";
- 유래, 단어 “메이드 인 차이나";
- 케이블의 적재, 하역 및 운반에 대한 올바른 방법을 나타내는 주의 플레이트;
- 계약번호, 프로젝트 번호, 배송지 등 기타 고객정보 (필요한 경우)
2.2 마킹 플레이트
- 제품명;
- 케이블 유형 및 크기
- 드럼 길이;
- 총중량/순중량(킬로그램);
- 미터 단위의 드럼 수;
- 제조업체 이름
- 제조 연도 및 월
- 프로젝트 번호, 계약 번호 또는 구매 주문 번호(필요한 경우).
