| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zion communication OR OEM |
| 인증: | CE, ROHS, VDE, UL |
| 모델 번호: | UTP CAT 5E |
| 최소 주문 수량: | 500 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 일반적으로 20일 근무 |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 500000pcs/달 |

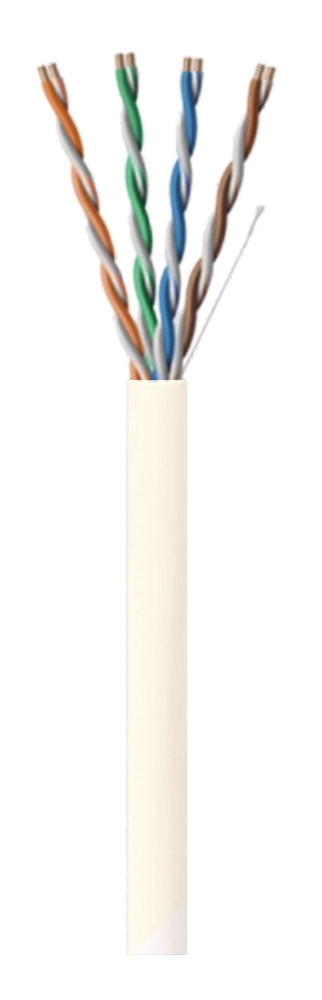

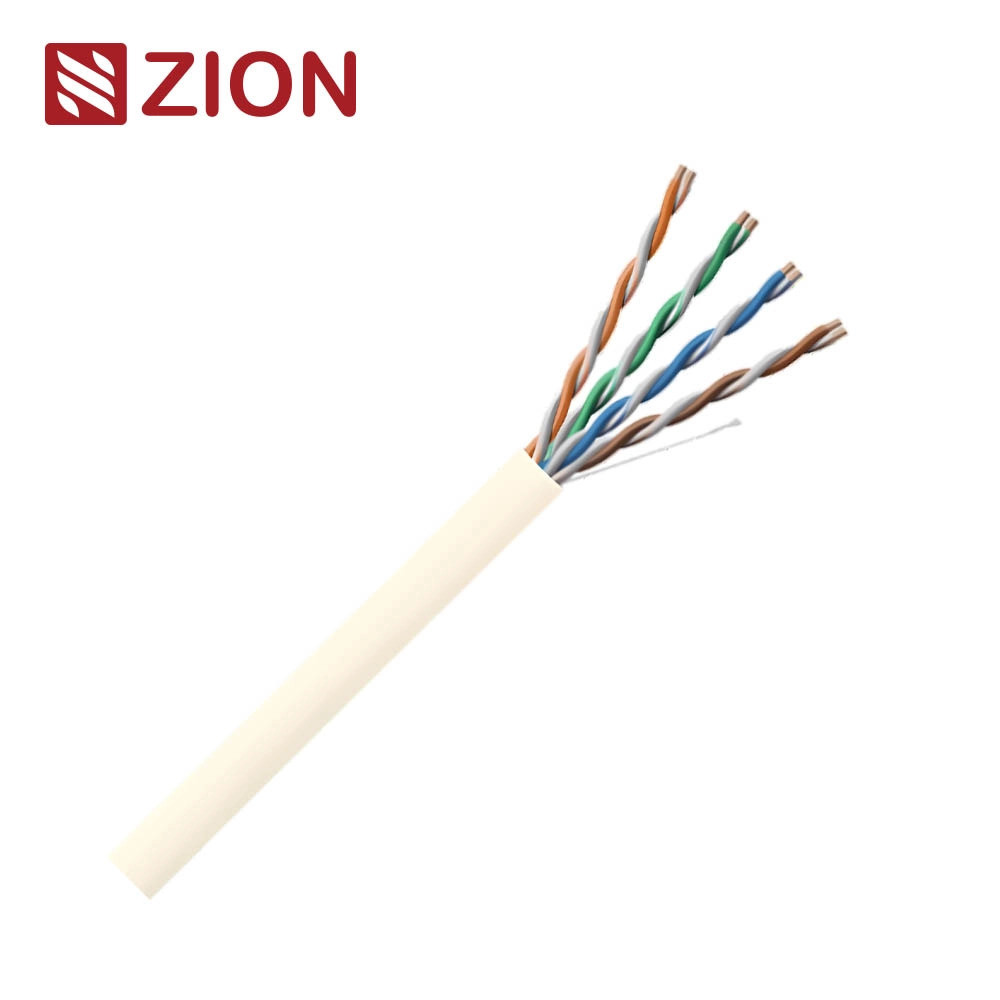

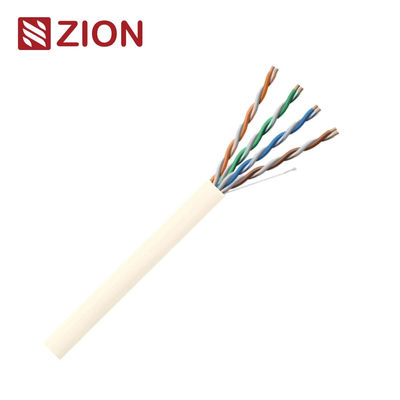

| U/UTP CAT 5e-UL CMP | ||||||||
| 주요 정보 및 건설 | ||||||||
| SKU: | 7112105 |  |
||||||
| UL 인증서 번호: | E541136 | |||||||
| 표준: | UL 444 & CSA C22.2 번호214 통신 케이블 |
|||||||
| 선도자 재료: | 고체 광 구리 | |||||||
| 선도자 크기: | 24AWG/ 0.0193" / 0.49±0.005mm | |||||||
| 쌍: | 4 쌍 | |||||||
| 단열: | 00.034" / 0.87±0.05mm FEP | |||||||
| 단열 색상: | 파란색, 흰색, 오렌지, 흰색 | |||||||
| 녹색-백색/녹색,갈색-백색/갈색 | ||||||||
| 리프 코드: | 케블러 | |||||||
| 외장: | 재료: 플레넘 PVC | |||||||
| 벽 두께: 0.0157". | ||||||||
| 과다 복용:0.1811"±0.008" (4.6±0.2mm) | ||||||||

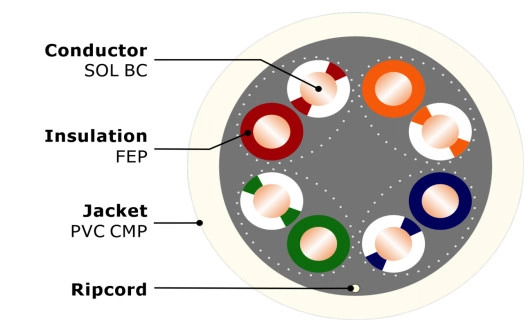

| 가로 절단 | ||||||||
|
|
||||||||
| 응용 프로그램 지원 | ||||||||
| ·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100VG-AnyLAN,ATM | ||||||||
| ·1Volp,ISDN,토큰,100MTPPDM,아날로그 데이터 비디오,POE 타입12,3,4 | ||||||||
| 전기 특성 | ||||||||
| DC 저항 | <9.38 오프 / 100m @ 20°C | |||||||
| DC 저항 불균형 | 5% @ 20°C | |||||||
| 상호 능력 | 5.6 nF/100m | |||||||
| 특이 임페던스 | 1~100MHz: 100±15오엄 | |||||||
| 최대 주파수 | 100MHz | |||||||
| 용량 불균형 | 330 pF/100m | |||||||
| NVP전송 속도) | ≥ 65% | |||||||
| 지연 스키브 | ≤ 44ns/100m | |||||||
| 작동 전압 | 일반적으로 48V까지 | |||||||
| 정압 (V RMS) | 300V | |||||||
| 신체적 특성 | ||||||||
| 당기는 긴장 (최대) | 25파운드 (~ 110N) | |||||||
| 굽기 반지름 (min) | 케이블 직경 4배 | |||||||
| 작동 온도 | -20에서 75°C (-4에서 167°F) | |||||||
| 성능 특성 | ||||||||
| 빈도 | 약화 | 다음 (dB) |
ACRF (dB) |
PS.NEXT (dB) |
PS.ACRF (dB) |
RL (dB) |
지연 (ns/100m) |
굽은 (ns/100m) |
| MHz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m |
| 1 | 2.0 | 65.3 | 63.8 | 62.3 | 60.8 | 20.0 | 570.0 | 45.0 |
| 4 | 4.1 | 56.3 | 51.8 | 53.3 | 48.8 | 23.0 | 552.0 | |
| 8 | 5.8 | 51.8 | 45.7 | 48.8 | 42.7 | 24.5 | 546.7 | |
| 10 | 6.5 | 50.3 | 43.8 | 47.3 | 40.8 | 25.0 | 545.4 | |
| 16 | 8.2 | 47.2 | 39.7 | 44.2 | 36.7 | 25.0 | 543.0 | |
| 20 | 9.3 | 45.8 | 37.8 | 42.8 | 34.8 | 25.0 | 542.0 | |
| 25 | 10.4 | 44.3 | 35.8 | 41.3 | 32.8 | 24.3 | 541.2 | |
| 31.25 | 11.7 | 42.9 | 33.9 | 39.9 | 30.9 | 23.6 | 540.4 | |
| 62.5 | 17.0 | 38.4 | 27.9 | 35.4 | 24.9 | 21.5 | 538.6 | |
| 100 | 22.0 | 35.3 | 23.8 | 32.3 | 20.8 | 20.1 | 537.6 | |
| ※참고: 위의 전송 성능은 100M, 20±2°C시험된 조건에서 | ||||||||
| 주문 정보 | ||||||||
| 표기 | 한화지온 7112105 U/UTP CAT5e 4PR 24AWG SOLID 100MHZ E541136 (UL) C ((UL) ANSI/TIA 568C.2에 따라 확인된 RoHS 컴플라이언스 ***FT |
|||||||
| 내부 패키지 | 1000FT/트롤 박스 또는 목재 스풀 (또는 고객의 요청에 따라) | |||||||
| 외부 패키지 | 팔레트 (또는 고객의 요청에 따라) | |||||||
| 배달 시간 | 보통 보증금을 받은 후 25일 후에 | |||||||
| 브랜드 | HELLOSIGNAL® 또는 OEM | |||||||
| OEM 맞춤 서비스: | ||||||||
| 색상 | 우리는 RAL 클래식에 기반한 재킷 색상을 사용자 정의 할 수 있습니다 | |||||||
| 인쇄 | 우리는 재킷에 맞춤 인쇄 단어를 할 수 있습니다 | |||||||
| 포장 및 라벨 | 우리는 스풀, 카튼 & 라벨 디자인을 사용자 정의 할 수 있습니다. | |||||||
