| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zion communication OR OEM |
| 인증: | CE, ROHS, VDE, UL |
| 모델 번호: | 피팅 구성 |
| 최소 주문 수량: | 500 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 일반적으로 20일 근무 |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 500000pcs/달 |
| 조립 장비 | |||||||||||||||||||||||||
| 1- 엄지손가락 | |||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||
| 아니죠1 | 아니죠2 | ||||||||||||||||||||||||
| 모델 | 도면 제1호 | 주요 차원 (mm) | 고장 부하 ((kN) | 무게 (kg) | |||||||||||||||||||||
| H | C | d | |||||||||||||||||||||||
| ZC-TC 04 | 1 | 51 | 18 | M16 | 40 | 0.5 | |||||||||||||||||||
| ZC-TC 07 | 2 | 40 | 23 | M16 | 70 | 0.9 | |||||||||||||||||||
| ZC-TC 12 | 2 | 50 | 24 | M16 | 120 | 1.3 | |||||||||||||||||||
| ZC-TC 16 | 2 | 62 | 28 | M18 | 160 | 1.7 | |||||||||||||||||||

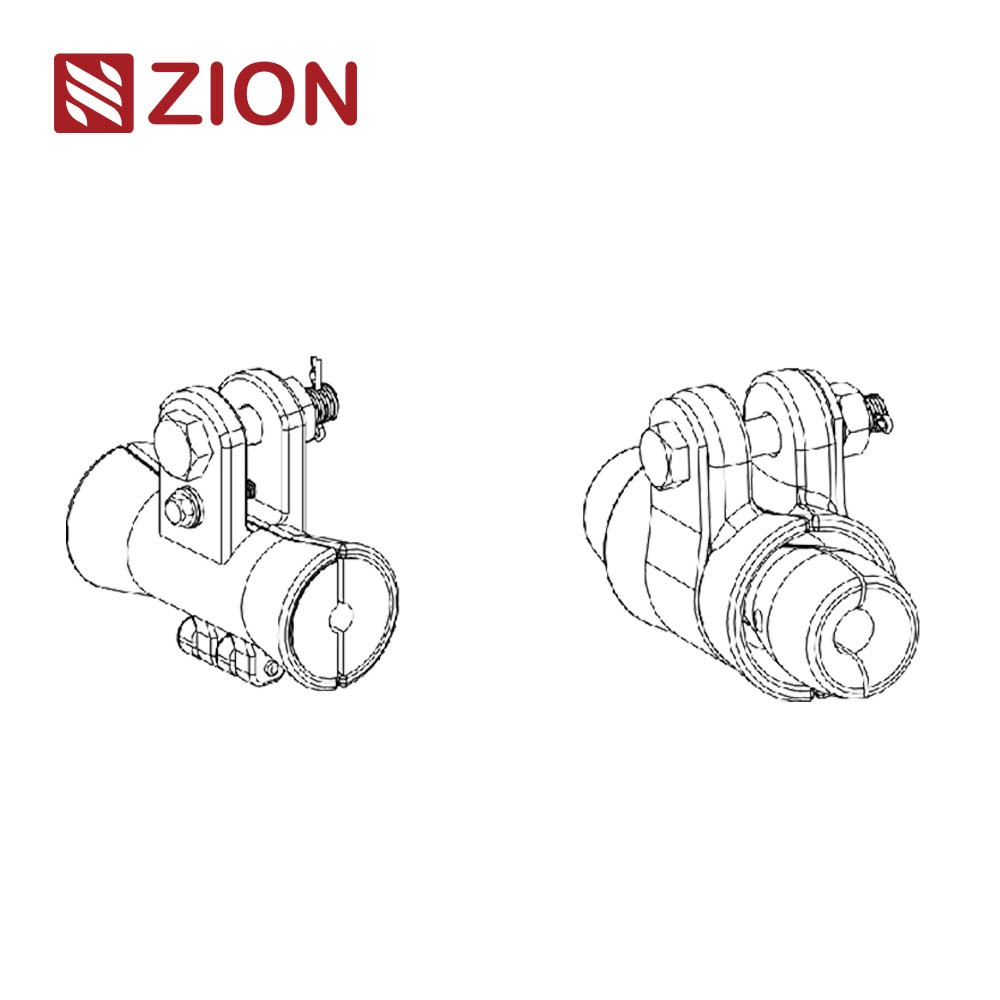

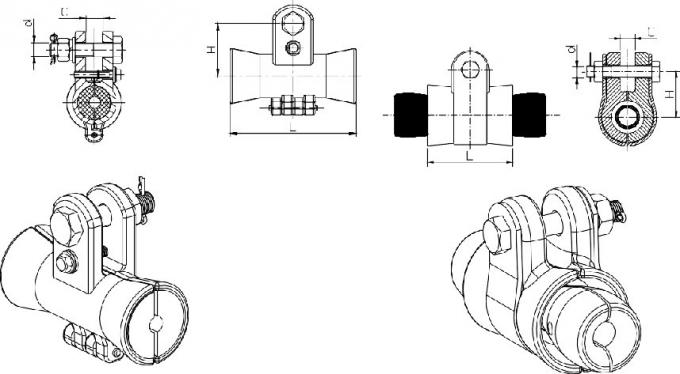

| 2.AGS 클램프 | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 아니죠1 | 아니죠2 | ||||||||||||||||||||||||
| 모델 | 도면 제1호 | 고장 부하 ((kN) | 무게 (kg) | ||||||||||||||||||||||
| d | L | H | C | ||||||||||||||||||||||
| AGS 클램프 ZC-AGS-4 | M16 | 90 | 50 | 20 | 1.17 | 40 | |||||||||||||||||||
| AGS 클램프 ZC-AGS-5 | M16 | 95 | 55 | 20 | 1.28 | 70 | |||||||||||||||||||
| AGS 클램프 ZC-AGS-6 | M16 | 114 | 60 | 22 | 1.7 | 100 | |||||||||||||||||||
| AGS 클램프 ZC-AGS-7 | M16 | 125 | 65 | 22 | 1.97 | 120 | |||||||||||||||||||
| AGS 클램프 ZC-AGS-8 | M18 | 140 | 70 | 24 | 2.6 | 130 | |||||||||||||||||||
| 3- 요크 플레이트 | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 모델 | 주요 차원 (mm) | 고장 부하 ((kN) | 무게 (kg) | ||||||||||||||||||||||
| a | b | c | H | L | |||||||||||||||||||||
| ZC-L-1240 | 18 | 16 | 24 | 70 | 400 | 120 | 4.55 | ||||||||||||||||||
| ZC-L-1250 | 18 | 16 | 24 | 130 | 500 | 120 | 7.66 | ||||||||||||||||||
| ZC-L-1260 | 18 | 16 | 24 | 160 | 600 | 120 | 10.3 | ||||||||||||||||||
| 4- 지선 클램프 | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 모델 | 세트 직경 (mm) | 폴 디아. | 구성 | 무게 (kg) | |||||||||||||||||||||
| 토착 클램프 길이 (mm) |
세트모델 | ||||||||||||||||||||||||
| ZC-JDX70/1500 | 11.40 79.39mm2) |
7.8-116 | 1500 | D-116 | 0.95 | ||||||||||||||||||||
| ZC-JDX70/2000 | 2000 | 1.09 | |||||||||||||||||||||||
| ZC-JDX70/2500 | 2500 | 1.23 | |||||||||||||||||||||||
| ZC-JDX70/3000 | 3000 | 1.37 | |||||||||||||||||||||||
| ZC-JDX95/1500 | 13.61 (109.72mm)2) |
11.7-15.0 | 1500 | D-150 | 1.11 | ||||||||||||||||||||
| ZC-JDX95/2000 | 2000 | 1.3 | |||||||||||||||||||||||
| ZC-JDX95/2500 | 2500 | 1.49 | |||||||||||||||||||||||
| ZC-JDX95/3000 | 3000 | 1.68 | |||||||||||||||||||||||
| ZC-JDX150/1500 | 16.00 (152.80mm)2) |
15.1-180 | 1500 | D-180 | 1.56 | ||||||||||||||||||||
| ZC-JDX150/2000 | 2000 | 1.82 | |||||||||||||||||||||||
| ZC-JDX150/2500 | 2500 | 2.09 | |||||||||||||||||||||||
| ZC-JDX150/3000 | 3000 | 2.35 | |||||||||||||||||||||||
