| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zion communication OR OEM |
| 인증: | CE, ROHS, VDE, UL |
| 모델 번호: | OPGW용 단일 서스펜션 |
| 최소 주문 수량: | 500 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 일반적으로 20일 근무 |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 500000pcs/달 |
| OPGW에 대한 단일 정지 | |||||||||||||||||||||||||
| OPGW에 대한 서스펜션 세트는 주로 직변의 드롭 타워 또는 15o 라인 타워 연결 이하에 사용됩니다. 내부와 외부에서 클램프 나사힐링 헤드 및 연결 피팅의 구성을 지원하는 것클램프 잡기 강도는 10% -20%의 광섬유 케이블의 견인 강도보다 크다, 전송 축적 부하와 분산 방사선 압축 스트레스,광섬유 케이블의 더 나은 보호, 굽는 스트레스의 현상과 스트레스의 농도를 피하기 위해. 서스펜션 서스펜션과 함께 OPGW에 대한 세트는 뛰어난 피로 저항, 힘 케이블은 또한 완화에서 보조적인 역할을 할 수 있습니다. |
|||||||||||||||||||||||||

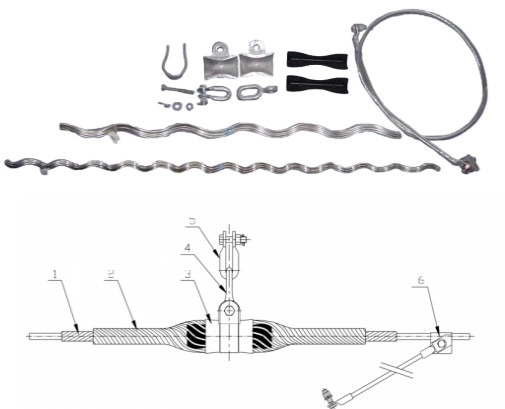

| 그림과 삽화: | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 1구조적 강화 막대기 2.죽은 끝 부품 3.AGS 클램프 4.EyeChainLink ((TypeZH) 5.U-Clevis 6.그라운딩 클램프 |
|||||||||||||||||||||||||
| 모델 사양: | |||||||||||||||||||||||||
| 모델 | 사용 가능 일 케이블 (mm) |
구조적 강화의 길이가 막대기 (mm) |
외부 막대기의 길이가 | 참조 무게 (kg) |
보편적 계획 | ||||||||||||||||||||
| AGS 클램프 | 링크 피팅 | ||||||||||||||||||||||||
| ZC-AXY 0940 300 | 8.6-94 | 1500 | 1060 | 1.2 | L-1040 | AGS-4 | U-10 | ||||||||||||||||||
| ZC-OXY 0940 | 8.9-9.4 | 1400 | 1000 | 0.88 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1010 | 90.5-10.1 | 1690 | 1140 | 1.38 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1070 | 10.2-10.7 | 1690 | 1140 | 1.48 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1140 | 10.8-114 | 1760 | 1180 | 1.55 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1220 | 11.5-122 | 1840 | 1240 | 1.73 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1290 | 12.3-129 | 1960 | 1320 | 1.84 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1370 | 130.0-137 | 1960 | 1320 | 2.74 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1460 | 13.8-146 | 2000 | 1360 | 2.99 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1550 | 14.7-15.5 | 2120 | 1440 | 3.38 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1650 | 15.6-16.5 | 2120 | 1440 | 3.59 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1750 | 16.6-175 | 2400 | 1620 | 4.07 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1870 | 17.6-18.7 | 2400 | 1620 | 4.31 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| 참고: 1. 단일 서스펜션 클램프의 최대 단면 서스펜션 각도는 15°~18°이다. 2위의 구성은 일반적인 구성입니다. 다른 연결 하드웨어 및 특수 지침에 대한 부록 참조하십시오. 3만약 특별한 필요를 가지고 있다면, 우리의 기술 부서를 문의할 수 있습니다. |
|||||||||||||||||||||||||
