결합 내구성(주기): | ≥1000 | 최대 광 입력 전력(mw): | 200 |
---|---|---|---|
감쇠 공차(dB): | 2 ~ 10dB: +/- 1dB &11 ~ 20dB: +/- 10%dB | 진동 hz(2시간): | 10~55 |
작동 온도(℃): | -5 ~ +85 | 보관온도(℃): | -40 ~ +75 |
시온 코드 | 시온 기술 | |||||||

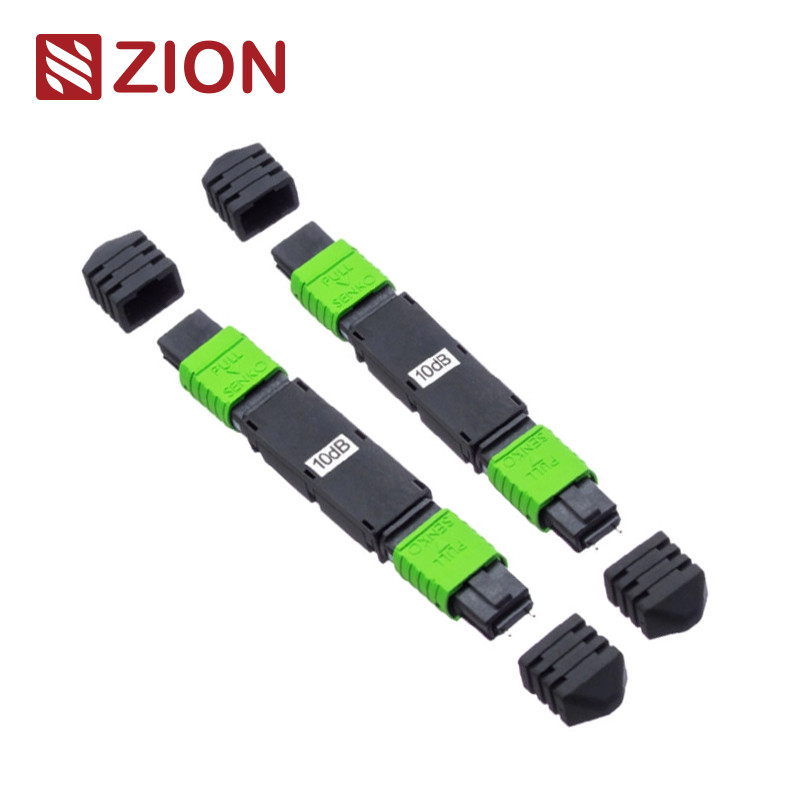

7236014 | 12F MPO 여성이 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-20dB) |
OMC로부터의 남자 고정 감쇠기에 대한 여성은 양쪽 통합된 추가 제품으로 광 신호의 한정된 제어를 제공합니다. 프로젝트 또는 필요에 따라서, 고정 감쇠기는 (감쇄하세요) 정확한 레벨에 당신의 프로젝트 또는 애플리케이션 요구 사항을 통과하는 광량을 제한할 수 있습니다. 이러한 정확한 감쇠 레벨은 대단히 정확 성능에 대비합니다. | ||||||||
특징
각각 광섬유 채널을 위한 일관된 희석 | ||||||||
MPO/(Female), 쉬운 인라인 설치에 대한 표준 MPO (말레). | ||||||||
좌측유방 반영, 삽입 손실 | ||||||||
낮은 편광 의존 손실량 (PDL) | ||||||||
대단히 믿을 만한 안정적 희석 | ||||||||
환경적으로 안정적입니다 | ||||||||
불순물과 스크래치는 이용 가능한 물미 다중 모드 감쇠기를 자유롭게 합니다 | ||||||||
1 dB에서 공장에서 실험된 20 dB 100%까지 이용 가능한 희석을 요구하세요 |
감쇠기 애플리케이션 :
시온 커뮤니케이션즈의 광섬유 감쇠기는 광 신호의 에너지를 줄일 수 있는 일종의 광학적 장치입니다. 그것은 최고 강한 입력광 전력으로 인해 입력광 전력을 감쇄시키고 광수신기에 의해 초래된 왜곡을 회피하는데 사용됩니다.일종의 광학 수동 소자로서의, 광섬유 감쇠기는 광통신 시스템과 광섬유 신호 감쇄에서 광학력 성능, 디버깅과 광섬유 도구의 보정의 결함을 제거해서 사용됩니다. 제품은 금속 이온으로 도핑된 아트누팅 섬유로 만들어지며, 그것이 요구 수준에 광학력을 맞출 수 있습니다.주로 다음에 사용했습니다 1.CWDM&DWDM,2. 데이타 센터 networks,3. CATV systems,4.시험 장비 5.40G/100G 설치 |
||||||||
접속구의 형태 | MPO | |||||||
MPO 감쇠기는 고르게에게 설계한 수동 부품입니다 안에 각각 광섬유 채널을 위한 광 신호의 전력을 줄이세요 신호의 원칙을 바꾸지 않고 MPO 연결기 형식. 이 감쇠기는 평행한 40/100G 애플리케이션에 이상적입니다 사용하는 광전송과 다른 고밀도 적용성 MPO 연결기. MPO 감쇠기는 의미 심장하게 단순화할 수 있습니다 디자인을 네트워킹하, 설치 효율성과 저장 공간이 개선합니다. |
인증과 순응성
GR-326-CORE : 단일모드 광 커넥터와 점퍼 어셈블리에 대한 일반적인 요구사항 | ||||||||
GR-910-CORE :광섬유 감쇠기에 대한 일반적인 요구사항. | ||||||||
GR-63-CORE :네트워크 장비 - 빌딩 시스템 일반적인 요구사항 : 물리적 보호. | ||||||||
ASTM B117 :염수분무 (안개) 장치를 운영하기 위한 표준 관례. | ||||||||
TIA-604 :광섬유 부품을 위한 표준 검사 절차. | ||||||||
TIA-455 시리즈 :광섬유 부품을 위한 표준 검사 절차. | ||||||||
IEC 60874-1 :광섬유를 위한 연결기와 케이블, 속성 표준. | ||||||||
IEC 61300 시리즈 :장치와 부동태 부품을 상호 연결시키는 광섬유, 기초 시험과 측정 과정. | ||||||||
로에스 : 법정의 유해 물질의 제한에 지시적입니다. |
특성 :
매개 변수 | MPO | |||||||
작동 사고 방식(NM) | 1310&1550 | |||||||
희석(dB) | 1 내지 20 | |||||||
섬유형 | 8.3/125 um OS2 단일모드 | |||||||
메이팅 내구성(사이클) | ≥1000 | |||||||
최대 광 입력 전원(MW) | 200 | |||||||
희석 허용한도(dB) | 2 내지 10dB : +/- 1 dB &11 내지 20 dB : +/- 10% dB | |||||||
진동 HZ(2hr) | 10~55 | |||||||
작동 온도 (C) | -5 ~ +85 | |||||||
저장 온도 (C) | -40 ~ +75 |
지명된 규칙
패키징
이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다. | ||||||||
당신을 위한 OEM / ODM 서비스
LC 남자 고정 감쇠기에 대한 OMC의 LC 여성이 SM UPC (1-25dB)와 SM APC (1-25dB)가 가능합니다 |
시온 통신은 생산하는 OEM / ODM의 부유한 엑스피리엔시스 건을 직업 연구 개발 팀의 베카우세드 합니다. |
오우 주문 제작된 로고 | |||||||
오우 브랜드 / PE 백 / 통 디자인 |
7237015, ZC11FXOODXX | 24F MPO 여성이 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-20dB) | ||
7237014, ZC11FXNNDXX | 12F MPO 여성이 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-20dB) | ||
7237013, ZC12FXMMDXX | 8F MPO 여성이 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-20dB) | ||
7237012, ZC11FXLLDXX | E2000 UPC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 E2000 UPC 여성입니다 | ||
7237011, ZC11FXKKDXX | E2000 APC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 E2000 APC 여성입니다 | ||
7237010, ZC12FXJJDXX | MU UPC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 MU UPC 여성입니다 | ||
7237009, ZC11FXIIDXX | MU APC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 MU APC 여성입니다 | ||
7237008, ZC11FXHHDXX | FC UPC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 FC UPC 여성입니다 | ||
7237007, ZC11FXGGDXX | FC APC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 FC APC 여성입니다 | ||
7237006, ZC11FXFFDXX | ST UPC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 ST UPC 여성입니다 |
