홈 > 제품 소개> MPO MTP> 단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드

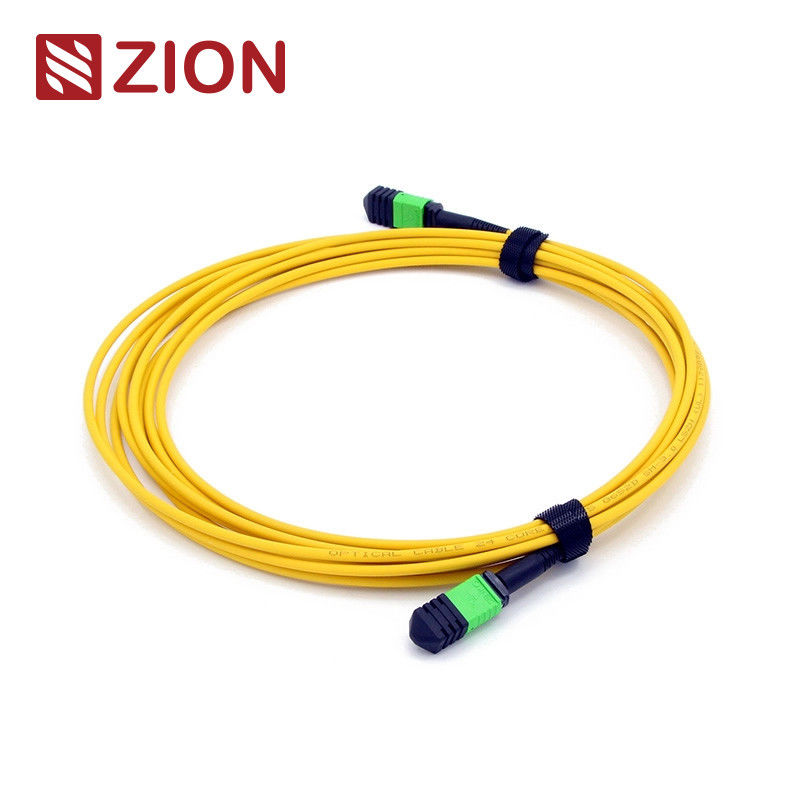

단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드

12 Fibers MPO Fiber Optic Patch Cord with 3.0mm LSZH Jacket for Singlemode Applications
12 Fibers MPO Fiber Optic Patch Cord with 3.0mm LSZH Jacket for Singlemode Applications
12 Fibers MPO Fiber Optic Patch Cord with 3.0mm LSZH Jacket for Singlemode Applications
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50PCS
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
내구성: <0.3dB 일반 변경, 200회 결합 상호 교환 성: 0.2dB 이하
플러그인 시간: ≤ 500 인장강도: >70N
작동 온도(℃): -40 ~ + 85°C
강조하다:

싱글모드 3.0mm MPO 접속 코드

,

12개의 섬유 LSZH MPO 접속 코드

,

주문 미터 Mpo 섬유 접속 코드

제품 설명

12 코어 MPO 암-MPO 암 단일 모드 3.0mm LSZH MPO 패치 코드
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 0
MPO-MPO 12F 광섬유 패치 코드는 최신 데이터 센터 환경을 위해 설계된 고성능, 고밀도 광섬유 솔루션입니다. 이 패치 코드는 안정적인 고속 데이터 전송을 위해 뛰어난 내구성, 낮은 삽입 손실 및 높은 반사 손실을 제공합니다.
주요 특징
  • 커넥터 유형: 양쪽 끝에 MPO, IEC 61754-7 준수
  • 섬유 수: 12 코어; 24, 48, 72, 96, 144 코어에서도 사용 가능
  • 케이블 자켓: 안전 및 환경 규정 준수를 위한 견고한 3.0mm LSZH
  • 폴리싱 옵션:
    • 단일 모드(SM) APC: ≤0.35dB(초저손실), ≥60dB 반사 손실
    • 멀티 모드(MM) PC: ≤0.6dB 삽입 손실, ≥35dB 반사 손실
  • 내구성: 최소한의 성능 변화로 최대 200번의 결합을 견딜 수 있음
  • 작동 온도: 다양한 환경 조건을 위한 -40°C ~ +85°C
  • 섬유 유형, 폴리싱 및 커넥터 등급을 쉽게 식별할 수 있도록 색상으로 구분된 하우징
응용 분야
  • 데이터 센터: 10G, 40G 및 100G 이더넷(예: 40G QSFP+ SR4, 100G QSFP28 SR4)을 지원하는 고밀도 백본 케이블링에 이상적
  • 건물 내 광섬유(FTTB): 건물 내 광 네트워크 연결용
  • 광학 장비 연결: 트랜시버, 카세트 및 패치 패널과 원활하게 통합
표준 및 규정 준수
IEC 61754-7, IEC 61755 및 Telcordia GR-1435-CORE 표준을 충족합니다. TIA-568-C 구조화 케이블링 시스템과 호환되며 40G 및 100G 이더넷에 대한 IEEE 802.3 요구 사항을 지원합니다.
MPO-MPO 패치 코드를 선택해야 하는 이유?
  • 대량 종단 커넥터로 간소화된 배포
  • 확장성을 갖춘 고밀도 설치에 경제적
  • 모듈식 카세트를 통해 커넥터 유형 변경에 빠르게 적응
명명 규칙 및 주문 확인 정보
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 1
Senko MPO용 푸시 풀 탭
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 2
MPO-MPO 12F 광섬유 패치 코드 도면
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 3
전체 길이(L)(m) 길이 허용 오차(cm)
0 < L < 1 +5/-0
1 < L < 10 +10/-0
10 < L < 40 +15/-0
40 < L +0.5% x L/-0
MTP/MPO 극성에 대한 세 가지 연결 방법
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 4
극성 A 연결
극성 A MPO 케이블은 키 업, 키 다운 설계를 사용합니다. 한 커넥터의 1번 위치는 다른 커넥터의 1번 위치에 해당하며 극성 반전이 없습니다. 극성 A MTP 케이블을 사용하는 경우 적절한 신호 전송을 위해 한쪽 끝에는 A-B 듀플렉스 패치 케이블이, 다른 쪽 끝에는 A-A 듀플렉스 패치 케이블이 필요합니다.
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 5
극성 B 연결
극성 B MTP 케이블은 키 업, 키 업 설계를 사용합니다. 한 커넥터의 1번 위치는 다른 커넥터의 12번 위치에 해당합니다. 이 설계는 극성을 반전시켜 섬유 1이 섬유 12로 전송할 수 있도록 합니다(Rx1 to Tx1).
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 6
극성 C 연결
극성 C MPO 케이블은 내부 섬유 교차 구성을 사용하여 키 업, 키 다운 설계를 사용합니다. 한 커넥터의 1번 위치는 다른 커넥터의 2번 위치에 해당하여 적절한 신호 전송을 위해 극성을 반전시킵니다.
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 7
참고: 극성 유형은 다음 명명 규칙에 지정됩니다: 극성 A, 극성 B, 극성 C.
Zion Communication의 MPO 광섬유 패치 코드 제품
7236001: MPO 암-MPO 암 SM 3.0mm LSZH 12 코어 광섬유 패치 코드
단일 모드 응용 분야를 위한 고성능 12 코어 MPO 암 패치 코드. 3.0mm LSZH 자켓을 특징으로 하는 이 패치 코드는 고밀도 데이터 센터 환경에 이상적이며 10G, 40G 및 100G 이더넷 연결을 지원합니다.
7236002: MPO 암-MPO 암 SM 3.0mm LSZH 24 코어 광섬유 패치 코드
이 24 코어 MPO 암 패치 코드는 소형 폼 팩터에서 고속 데이터 전송이 필요한 단일 모드 네트워크용으로 설계되었습니다.
7236003: MPO 암-MPO 암 OM3 3.0mm LSZH 12 코어 광섬유 패치 코드
OM3 네트워크용으로 설계된 12 코어 MPO 암 멀티 모드 패치 코드로, 40G/100G 이더넷에 최적의 성능을 보장합니다.
7236004: MPO 암-MPO 암 OM3 3.0mm LSZH 24 코어 광섬유 패치 코드
이 24 코어 MPO 암 OM3 패치 코드는 멀티 모드 네트워크에 안정적인 성능과 고밀도 연결을 제공합니다.
7236005: MPO 암-MPO 암 OM4 3.0mm LSZH 12 코어 광섬유 패치 코드
최신 데이터 센터용으로 설계된 이 12 코어 MPO 암 OM4 패치 코드로 낮은 손실, 고밀도 연결을 경험하십시오.
7236006: MPO 암-MPO 암 OM4 3.0mm LSZH 24 코어 광섬유 패치 코드
이 24 코어 OM4 패치 코드는 고속, 고밀도 멀티 모드 응용 분야를 위해 설계되었습니다.
7236007: MTP 암-MTP 암 SM 3.0mm LSZH 12 코어 광섬유 패치 코드
확장 가능한 고속 연결을 위한 3.0mm LSZH 자켓을 특징으로 하는 12 코어 MTP 암 단일 모드 패치 코드.
7236008: MTP 암-MTP 암 SM 3.0mm LSZH 24 코어 광섬유 패치 코드
이 24 코어 MTP 암 패치 코드는 고밀도 연결이 필요한 단일 모드 응용 분야에 이상적입니다.
7236009: MTP 암-MTP 암 OM3 3.0mm LSZH 12 코어 광섬유 패치 코드
낮은 손실 성능으로 멀티 모드 응용 분야용으로 설계된 안정적인 12 코어 MTP 암 OM3 패치 코드.
7236010: MTP 암-MTP 암 OM3 3.0mm LSZH 24 코어 광섬유 패치 코드
이 24 코어 MTP 암 OM3 패치 코드는 40G 및 100G 이더넷을 위한 고밀도 멀티 모드 응용 분야를 지원합니다.
7236011: MTP 암-MTP 암 OM4 3.0mm LSZH 12 코어 광섬유 패치 코드
초고속 멀티 모드 네트워크의 경우, 이 12 코어 MTP 암 OM4 패치 코드는 고밀도, 저손실 연결을 제공합니다.
7236012: MTP 암-MTP 암 OM4 3.0mm LSZH 24 코어 광섬유 패치 코드
고밀도 환경에서 멀티 모드 응용 분야에 최적화된 24 코어 MTP 암 OM4 패치 코드.
포장
이 취급하기 쉽고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본적으로 라벨이 부착되고 표시됩니다. 표준 상자 크기: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. 상자 선택은 주문 수량에 따라 다릅니다. 맞춤형 포장이 가능합니다.
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 8
OEM/ODM 서비스
  • 케이블 색상, 인쇄 텍스트, 케이블 자켓 재질, 커넥터 색상
  • OEM 라벨, 식별 링, 케이블 라벨, 상자, 배송 마크
  • 다양한 품질 수준 사용 가능
단일 모드 적용을 위한 3.0mm LSZH 자켓이 있는 12 코어 MPO 광섬유 패치 코드 9
