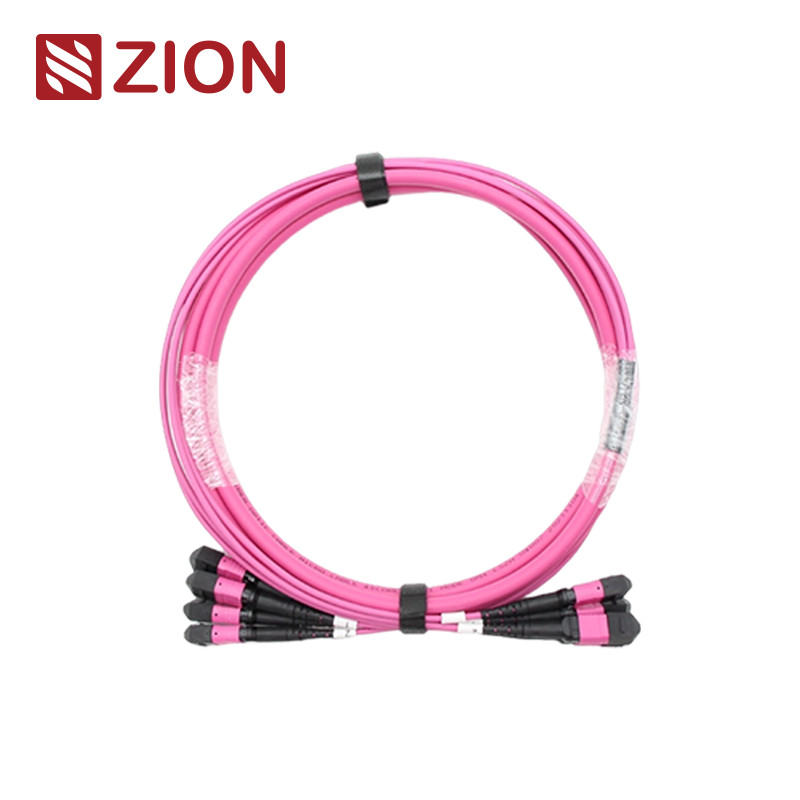

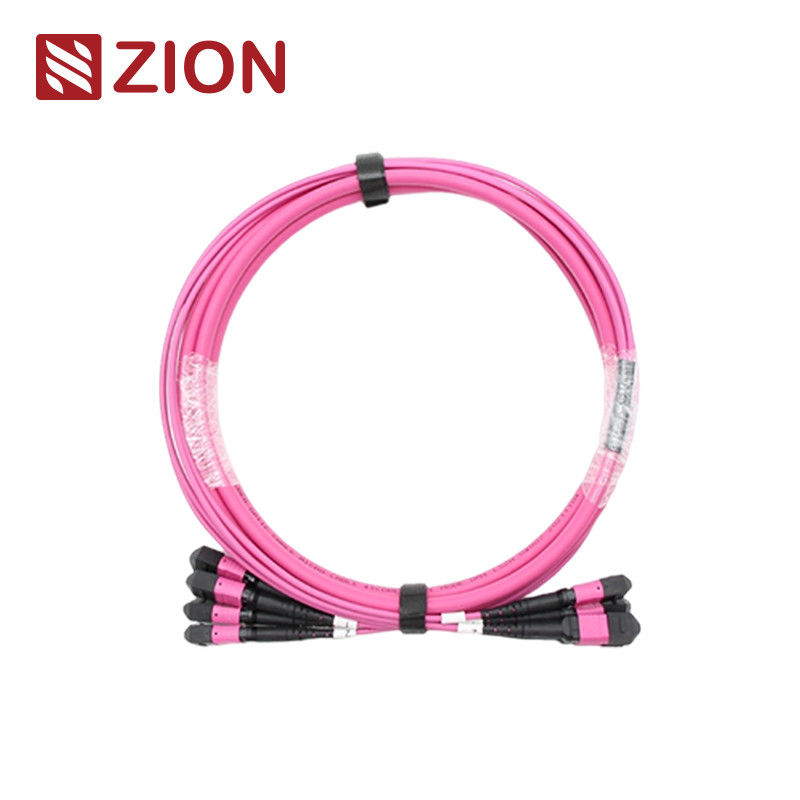

(4×12) 48F MTP OM4 광섬유 트렁크 케이블
고밀도 MTP OM4 광섬유 트렁크 케이블은 데이터 센터 애플리케이션, 광섬유-건물 배포 및 광 수신기 장비의 내부 연결을 위해 설계되었습니다.
제품 식별
시온 코드:ZCM22C8HIAX
시온 설명(4×12) 48F MTP OM4 광섬유 트렁크 케이블
MTP 커넥터는 고밀도 환경에 설계된 멀티 파이버 푸시-온 커넥터 유형이다. 이 사전 연결 시스템은 주로 데이터 센터, 섬유-건물 애플리케이션,40G를 지원하는 광적 송수신장치 내의 내부 연결, 100G 및 QSFP+ 애플리케이션.
MTP 커넥터 사양
MTP 커넥터 유형은 EIA/TIA-604-5 규정에 따라 코어 수, 성별 (남/여성) 및 극성 (PC 또는 APC) 에 따라 분류됩니다.
24F-144F MPO/MTP 트렁크 케이블은 MPO/MTP 커넥터로 두 끝에서 종료되어 MPO/MTP 모듈을 영구 연결로 연결합니다. 12, 24, 48, 60, 72, 96, 또는 144 섬유로 제공됩니다.이 케이블은 최대 10/40/100Gbps 데이터 센터 솔루션을 지원합니다..
산업 표준
MTP 단일 모드
참고:EIA/TIA-604-5
주거실 세부사항:
SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 로 Low Loss MTP)
MTP 멀티모드
참고:EIA/TIA-604-5
주거실 세부사항:
OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준 및 슈퍼 저손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MTP)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 적합합니다.
- TIA-568-C에 따른 구조화 케이블
- 10G 섬유 채널 컴플라이언스
- 40G 및 100G IEEE 802.3 컴플라이언스
광학적 사양
삽입 손실 (MTP) - IEC 61300-3-34
싱글 모드 (APC 8도 닦은):
표준 손실: ≤0.75dB (최대), ≤0.50dB (보통)
매우 낮은 손실: ≤0.35dB (최대), ≤0.20dB (유형적)
멀티모드 (PC 평면 롤링):
표준 손실: ≤0.6dB (최대), ≤0.50dB (보통)
매우 낮은 손실: ≤0.35dB (최대), ≤0.20dB (유형적)
삽입 손실 (LC/SC/FC/ST) - IEC 61300-3-6
단일 모드 (APC 8도 롤링):≤0.3dB
멀티모드 (PC 평면 롤링):≤0.3dB
수익 손실 (MTP)
싱글 모드 (APC 8도 닦은):≥60dB
멀티모드 (PC 평면 롤링):≥25dB
추가 사양
- 수익 손실 (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
- 내구성:<0.3dB 전형적인 변화 (200 번의 결합)
- 상호 교환성:≤0.2dB
- 삽입 당기 테스트:500배, IL<0.5dB
- 팽창 강도:> 70N
- 플러그인 시간:>600
- 작동 온도 (Singlemode APC):-40°C ~ +85°C
주요 특징
- 낮은 삽입 손실, 높은 수익 손실
- MT 기반의 멀티 파이버 커넥터 4, 8, 12 및 24 파이버 끝
- 섬유의 대량 제거를 위한 경제적인 해결책
- 저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
- 거칠고 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
- 쉽게 식별하기 위해 색상 코딩 된 가구
- 우수한 반복성과 교환성
신청서
모든 OMC MTP 커넥터는 Senko/Nissin/Sumitomo에서 공급됩니다. MTP 섬유 패치 케이블은 세 가지 주요 분야에서 사용됩니다:
- 고밀도 데이터 센터 환경
- 빌딩에 유선 배포
- 광섬유 장비의 내부 연결
명명 규칙 및 순서 확인
Senko MTP를 위한 Pull Tab를 누르세요.
제품 재료
케이블 건설
커넥터 및 섬유 채널
참고:여성 커넥터는 남성 커넥터 타입과 연결되어야 합니다.
MTP-MTP 12F 트렁크 케이블 도면
길이 용도 사양
| 전체 길이 (L) (m) |
허용 길이 (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% × L/-0 |
MTP/MPO 극성 연결 방법
세 가지 연결 방식은 적절한 MTP/MPO 극성을 유지하는 데 도움이됩니다. 24F-144F MPO/MTP 트렁크 케이블의 단위 커넥터는 12F MPO/MTP이기 때문에 단일 12F MPO/MTP 트렁크 케이블과 동일한 극성을 공유합니다.
자료 세부 사항
인기 있는 MPO/MTP 트렁크 케이블 모델
- 7236055 ZCM12C2HIA: (4×12) 48F MPO SM 광섬유 트렁크 케이블
- 7236056 ZCM12C7HAA: (4×12) 48F MPO OM3 광섬유 트렁크 케이블
- 7236057 ZCM12C8HMAX: (4×12) 48F MPO OM4 광섬유 트렁크 케이블
- 7236058 ZCM22C2HIA: (4×12) 48F MTP SM 광섬유 트렁크 케이블
- 7236059 ZCM22C7HAA: (4×12) 48F MTP OM3 광섬유 트렁크 케이블
- 7236060 ZCM22C8HMA: (4×12) 48F MTP OM4 광섬유 트렁크 케이블
포장
광섬유 케이블은 OMC 라벨이 표준으로 표시된 보호 카튼에 포장됩니다. 사용 가능한 카튼 크기는 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm, 양 요구 사항에 따라 선택됩니다.맞춤형 포장 옵션.
OEM/ODM 서비스
- 맞춤형 케이블 색상, 인쇄물, 자켓 재료
- OEM 라벨, 식별 링, 케이블 라벨 및 운송 표시
- 여러 가지 품질 수준
제품 포트폴리오

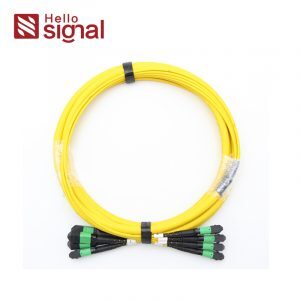

(4×12) 48F MPO SM 광섬유 트렁크 케이블
광망, MPO-MTP 트렁크 케이블, MTP/MPO, 광 부품

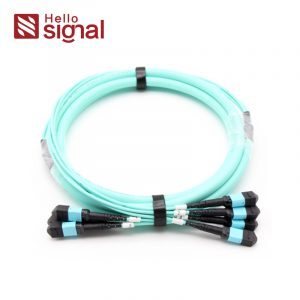

(4×12) 48F MPO OM3 광섬유 트렁크 케이블
광망, MPO-MTP 트렁크 케이블, MTP/MPO, 광 부품

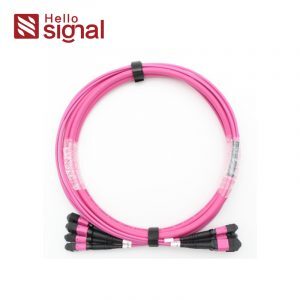

(4×12) 48F MPO OM4 광섬유 트렁크 케이블
