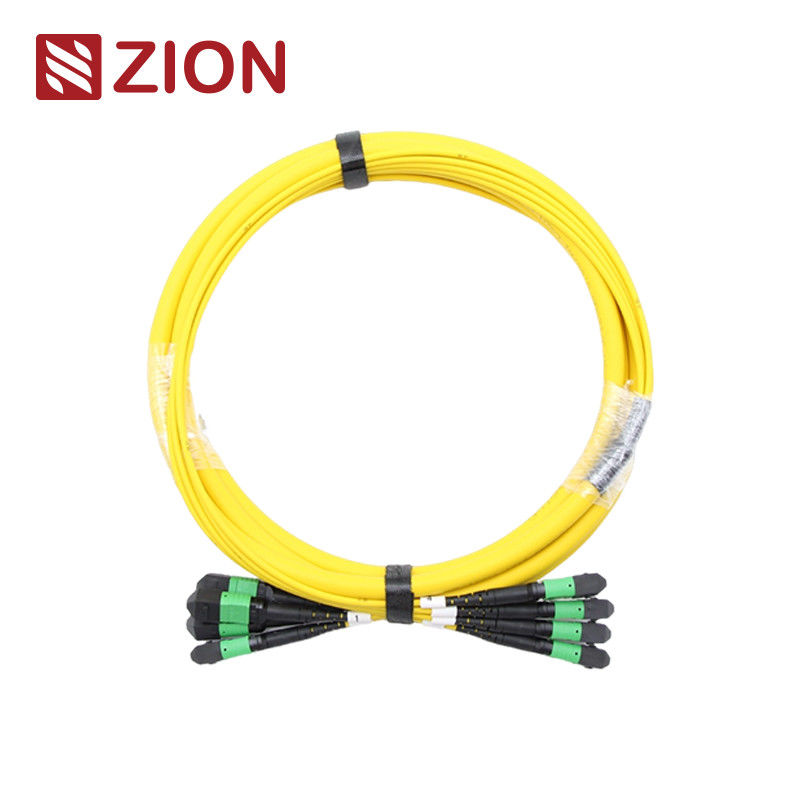

48F (4x12) MTP 단일 모드 광섬유 트렁크 케이블
이 고밀도 (4*12) 48F MTP 단일 모드 광섬유 트렁크 케이블은 까다로운 데이터 센터 및 통신 애플리케이션에 신뢰할 수있는 연결을 제공합니다.
제품 식별
시온 코드:ZCM22C2HIAX
시온 설명(4*12) 48F MTP SM 광섬유 트렁크 케이블
MTP 커넥터 개요
MTP (Multi-Fiber Push On) 커넥터는 데이터 센터 환경, 섬유-건축 애플리케이션,40G를 지원하는 광학 송신기 장비의 내부 연결, 100G 및 QSFP+ 기술.
MTP 커넥터는 EIA/TIA-604-5 표준에 따라 섬유 수, 성별 (남자/여성) 및 폴리시 유형 (PC 또는 APC) 에 따라 분류됩니다.
트렁크 케이블 사양
24F-144F MPO/MTP 트렁크 케이블은 양쪽 끝에서 MPO/MTP 커넥터로 종료되며, MPO/MTP 모듈 사이의 영구 연결을 만듭니다. 12, 24, 48, 60, 72, 96, 144 섬유 구성으로 제공됩니다.이 케이블은 최대 10/40/100Gbps 데이터 센터 솔루션을 지원합니다..
이러한 트렁크 케이블은 카세트, 패널 또는 견고한 MPO / MTP 팬 아웃을 상호 연결하여 데이터 센터 및 다른 고 섬유 수 환경에서 고밀도 척추 케이블을 신속하게 배포 할 수 있습니다.
산업 표준 준수
MTP 단일 모드 참조:EIA/TIA-604-5
MTP 싱글 모드 하우징 세부 정보:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MTP); 노란색 커넥터 + 검은 부트 (슈퍼 낮은 손실 MTP)
MTP 멀티모드 참조:EIA/TIA-604-5
MTP 멀티모드 하우징 세부 정보:OM1&OM2 PC: 베이지 커넥터 + 검은 부트; OM3&OM4 PC: 아쿠아 커넥터 + 검은 부트; OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검은 부트
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 적합합니다.
- TIA-568-C에 따른 구조화 케이블
- 10G 섬유 채널 컴플라이언스
- 40G 및 100G IEEE 802.3 컴플라이언스
광학 성능 사양
삽입 손실 (MTP) - 싱글 모드 (APC 8도 롤링):
표준 손실: ≤0.75dB (최대), ≤0.50dB (보통)
아주 낮은 손실: ≤0.35dB (최대), ≤0.20dB (유례)
삽입 손실 (MTP) - 멀티 모드 (PC 평면 롤링):
표준 손실: ≤0.6dB (최대), ≤0.50 (보통)
아주 낮은 손실: ≤0.35dB (최대), ≤0.20dB (유례)
삽입 손실 (LC/SC/FC/ST):
단일 모드 (APC): ≤0.3dB
멀티모드 (PC): ≤0.3dB
회수 손실 (MTP) - 단일 모드 (APC):≥60dB
환전 손실 (MTP) - 멀티 모드 (PC):≥25dB
내구성:<0.3dB 전형적인 변화 (200 번의 결합)
상호 교환성:≤0.2dB
삽입 당기 테스트:500배, IL <0.5dB
팽창 강도:> 70N
작동 온도 - 단일 모드:-40°C ~ +85°C
주요 특징
- 낮은 삽입 손실, 높은 반환 손실 성능
- MT 기반의 멀티 파이버 커넥터 4, 8, 12 및 24 파이버 종착장
- 섬유의 대량 제거를 위한 경제적인 해결책
- 저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
- 거칠고 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
- 가죽의 종류와 가죽의 종류를 쉽게 식별하기 위해 색상 코딩된 가구
- 우수한 반복성과 교환성
신청서
OMC의 Senko/Nissin/Sumitomo의 MTP 커넥터는 다음을 위해 이상적입니다.
- 고밀도 데이터 센터 환경
- 빌딩에 유선 연결 설비
- 광섬유 장비의 내부 연결
제품 문서
Senko MTP를 위한 Pull Tab를 누르세요.
케이블 건설 재료
커넥터 및 섬유 채널 구성
참고: 여성 커넥터는 적절한 작동을 위해 남성 커넥터 타입과 연결되어야 합니다.
MTP-MTP 12F 트렁크 케이블 기술 도면
길이 용도 사양
| 전체 길이 (L) (m) |
길이 허용 (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
MTP/MPO 극성 연결 방법
24F-144F MPO/MTP 트렁크 케이블의 단위 커넥터는 12F MPO/MTP이기 때문에 단일 12F MPO/MTP 트렁크 케이블과 동일한 극성을 유지합니다.
소재 사양
인기 있는 MPO/MTP 트렁크 케이블 모델
- 7236055 ZCM12C2HIAX: (4*12) 48F MPO SM 광섬유 트렁크 케이블
- 7236056 ZCM12C7HAAX: (4*12) 48F MPO OM3 광섬유 트렁크 케이블
- 7236057 ZCM12C8HMAX: (4*12) 48F MPO OM4 광섬유 트렁크 케이블
- 7236058 ZCM22C2HIAX: (4*12) 48F MTP SM 광섬유 트렁크 케이블
- 7236059 ZCM22C7HAAX: (4*12) 48F MTP OM3 광섬유 트렁크 케이블
- 7236060 ZCM22C8HMAX: (4*12) 48F MTP OM4 광섬유 트렁크 케이블
포장 정보
모든 광섬유 케이블은 OMC에 의해 표준으로 표시되고 표시됩니다. 사용 가능한 카튼 크기는 주문량에 따라 선택 된 34*22*15cm, 44*34*24cm 및 54*39*34cm입니다.사용자 지정 포장 옵션이 제공됩니다..
OEM/ODM 서비스
사용자 정의 옵션은 다음을 포함합니다:
- 케이블 색상, 인쇄물, 자켓 재료
- OEM 라벨, 식별 고리, 케이블 라벨, 상자 및 운송 표시
- 특정 요구 사항을 충족시키기 위해 다른 품질 수준
