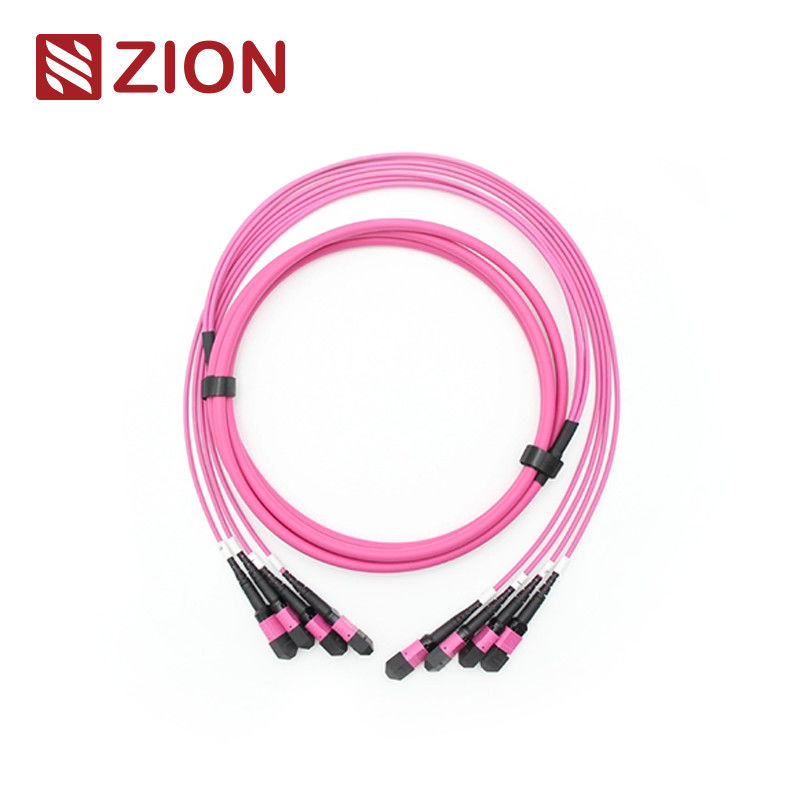

48F MPO OM4 광섬유 트렁크 케이블 (4×12)48F MPO OM4 광섬유 트렁크 케이블
Zion 코드: ZCM12C8HIAX
Zion 설명: (4×12)48F MPO OM4 광섬유 트렁크 케이블
MPO 커넥터는 고밀도 환경을 위해 설계된 다중 섬유 푸시온 커넥터입니다. 이 시스템은 주로 데이터 센터, 건물 내 광섬유 응용 분야 및 40G, 100G, QSFP+ 기술을 지원하는 광 트랜시버 장비 내의 내부 연결에 사용됩니다. MPO 커넥터 유형은 코어 수, 성별(수/암) 및 연마 유형(PC 또는 APC)을 기준으로 IEC 61754-7 표준에 따라 분류됩니다.
- 제품 개요
- 24F-144F MPO/MTP 트렁크 케이블은 양쪽 끝에 MPO/MTP 커넥터로 종단되어 MPO/MTP 모듈 간의 영구적인 링크를 생성합니다. 12, 24, 48, 60, 72, 96 및 144 섬유 구성으로 제공되는 이 케이블은 데이터 센터 솔루션을 위해 최대 10/40/100Gbps의 속도를 지원합니다.
- 커넥터 산업 표준
- MPO 싱글모드 참조:
IEC 61754-7
MPO 싱글모드 하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠(표준 손실 MPO); 노란색 커넥터 + 검정색 부츠(초저손실 MPO)
MPO 멀티모드 참조: IEC 61754-7
MPO 멀티모드 하우징 세부 정보: OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠; OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠; OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠
IEC 표준 IEC-61754-7, IEC61755, Telcordia GR-1435-CORE, JIS C5982를 충족합니다. TIA-604-5(FOCIS5) 준수TIA-568-C에 따른 구조화된 케이블링
10G 파이버 채널 준수 40G 및 100G IEEE 802.3 준수
광학 사양삽입 손실(MPO) 싱글모드(APC 8도 연마):
표준 손실: ≤0.75dB(최대), ≤0.50dB(일반); 초저손실: ≤0.35dB(최대), ≤0.20dB(일반) 삽입 손실(MPO) 멀티모드(PC 플랫 연마): 표준 손실: ≤0.6dB(최대), ≤0.50(일반); 초저손실: ≤0.35dB(최대), ≤0.20dB(일반)
반사 손실(MPO) 싱글모드(APC 8도 연마): ≥60dB
반사 손실(MPO) 멀티모드(PC 플랫 연마): ≥25dB
내구성:
- <0.3dB 일반적인 변화(200회 결합)
- 상호 교환성:
- ≤0.2dB
- 삽입-당김 테스트:
- 500회, IL
- <0.5dB
- 인장 강도:
>70N
작동 온도 싱글모드(APC):
- -40°C ~ +85°C
- 주요 특징
- 낮은 삽입 손실, 높은 반사 손실
4, 8, 12 및 24개의 섬유 종단이 있는 MT 기반 다중 섬유 커넥터
섬유의 대량 종단을 위한 경제적인 솔루션
저손실 및 표준 손실 싱글모드 및 멀티모드 응용 분야용으로 설계됨
견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션
쉬운 섬유 유형 식별을 위한 색상 코딩된 하우징우수한 반복성 및 교환성
응용 분야
12F MPO-LC/SC/FC/ST 스트레이트 하네스 케이블은 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터용으로 설계되었습니다. 10/40/100G 고밀도 데이터 센터 응용 분야에 최적화되었습니다.
고밀도 환경의 데이터 센터 응용 분야건물 내 광섬유 설치광섬유 장비의 내부 커넥터 응용 분야
명명 규칙 및 주문 확인Senko MPO용 푸시 풀 탭제품 재료 - 케이블
커넥터 및 파이버 채널참고: 암 커넥터는 수 커넥터 유형과 연결해야 합니다.
MPO-MPO 12F 트렁크 케이블 도면전체 길이 허용 오차:
0
: +5/-0 cm
1
- : +10/-0 cm
- 10
- : +15/-0 cm
- 40
