48F (4x12) MPO OM3 광섬유 트렁크 케이블

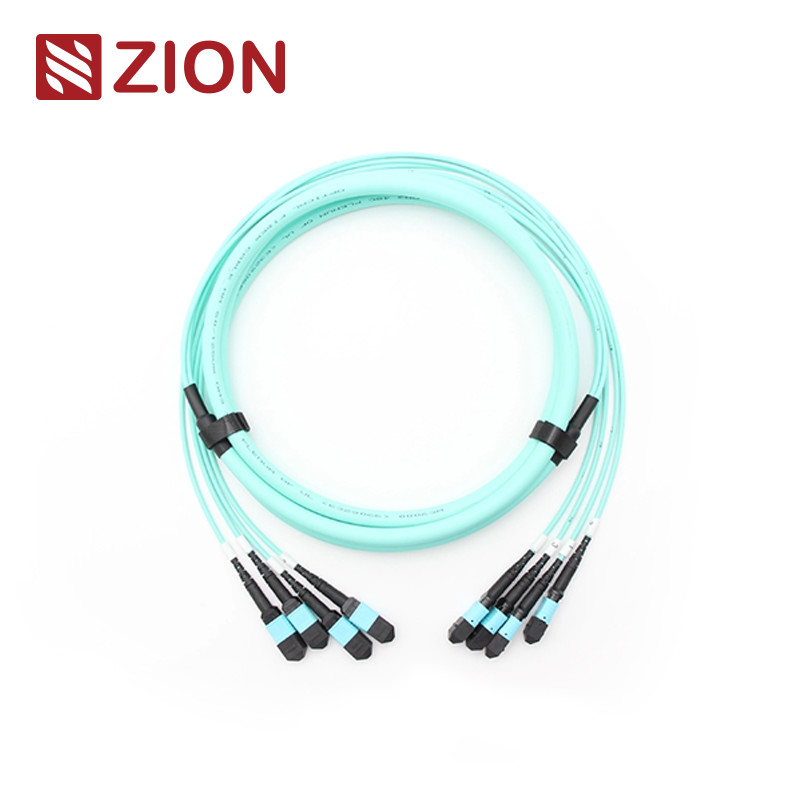

(4*12)48F MPO OM3 광섬유 트렁크 케이블
Zion 코드 및 설명
Zion 코드: ZCM12C7HIAX
Zion 설명: (4*12)48F MPO OM3 광섬유 트렁크 케이블
MPO 커넥터는 고밀도 환경을 위해 설계된 다중 섬유 커넥터 유형입니다. MPO(Multi-Fiber Push On) 커넥터는 주로 데이터 센터, 건물 내 광섬유 응용 분야, 40G, 100G 및 QSFP+ 기술을 지원하는 광 트랜시버 장비 내 내부 연결에 사용됩니다.
MPO 커넥터 유형은 IEC 61754-7 규정에 따라 코어 수, 성별(수/암) 및 극성(PC 또는 APC)에 따라 구분됩니다.
24F-144F MPO/MTP 트렁크 케이블은 양쪽 끝에 MPO/MTP 커넥터로 종단됩니다. 이 케이블은 MPO/MTP 모듈을 영구 링크로 연결하며 12, 24, 48, 60, 72, 96 및 144개의 섬유로 제공되어 최대 10/40/100Gbps 데이터 센터 솔루션을 지원합니다.
커넥터 산업 표준
MPO 싱글모드
참조: IEC 61754-7
하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠 (표준 손실 MPO)
SM APC: 노란색 커넥터 + 검정색 부츠 (초저손실 MPO)
MPO 멀티모드
참조: IEC 61754-7
하우징 세부 정보: OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠 (표준 손실 MPO)
OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠 (표준 및 초저손실 MPO)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠 (표준 손실 MPO)
- IEC 표준 IEC-61754-7, IEC61755, Telcordia GR-1435-CORE, JIS C5982를 충족합니다. TIA-604-5(FOCIS5) 준수 TIA-568-C에 따른 구조화된 케이블링
- 10G 파이버 채널 준수
- 40G 및 100G IEEE 802.3
광학 사양
| 매개변수 |
사양 |
| 삽입 손실(MPO) 싱글모드(APC 8도 연마) |
표준 손실: ≤0.75dB(최대), ≤0.50dB(일반)
초저손실: ≤0.35dB(최대), ≤0.20dB(일반) |
| 삽입 손실(MPO) 멀티모드(PC 플랫 연마) |
표준 손실: ≤0.6dB(최대), ≤0.50(일반)
초저손실: ≤0.35dB(최대), ≤0.20dB(일반) |
| 삽입 손실(LC/SC/FC/ST) 싱글 모드(APC 8도 연마) |
≤0.3dB |
| 삽입 손실(LC/SC/FC/ST) 멀티모드(PC 플랫 연마) |
≤0.3dB |
| 반사 손실(MPO) 싱글모드(APC 8도 연마) |
≥60dB(8도 연마) |
| 반사 손실(MPO) 멀티모드(PC 플랫 연마) |
≥25dB |
| 반사 손실(LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
| 내구성 |
<0.3dB 일반적인 변화(200번 결합) |
| 상호 교환성 |
≤0.2dB |
| 삽입-당김 테스트 |
500회, IL＜0.5dB |
| 인장 강도 |
>70N |
| 작동 온도 싱글모드(APC) |
-40°C ~ +85°C |
특징
- 낮은 삽입 손실, 높은 반사 손실
- MT 기반 다중 섬유 커넥터, 4, 8, 12 및 24 섬유 커넥터 종단 및 어셈블리
- 섬유 대량 종단을 위한 경제적인 솔루션
- 저손실 및 표준 손실 SM 및 MM 응용 분야용으로 설계
- 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션 제공
- 섬유 유형, 연마 유형 및/또는 커넥터 등급을 구별하기 위해 색상 코딩된 하우징 제공
- 반복성 및 교환성이 우수
응용 분야
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터용으로 설계된 12F MPO-LC/SC/FC/ST 스트레이트 하네스 케이블. 10/40/100G 고밀도 데이터 센터 응용 분야에 최적화되었습니다.
OMC의 모든 MPO 커넥터는 Senko/Nissin/Sumitomo에서 제공됩니다. MPO 파이버 패치 코드는 세 가지 주요 영역에서 사용됩니다.
- 고밀도 환경의 데이터 센터 응용 분야
- 건물까지의 광섬유
- 광 장비의 내부 커넥터 응용 분야
명명 규칙 및 주문 확인 정보
Senko MPO용 푸시 풀 탭
24F-144F MPO/MTP 트렁크 케이블
제품 재료 - 케이블
커넥터 및 파이버 채널
참고: 암 커넥터는 수 커넥터 유형과 연결해야 합니다.
MPO-MPO 12F 트렁크 케이블 도면
| 전체 길이(L)(m) |
공차 길이(cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
세 가지 연결 방법은 올바른 MTP/MPO 극성을 유지하는 데 도움이 됩니다.
24F-144F MPO/MTP 트렁크 케이블의 유닛 커넥터는 12F MPO/MTP이므로 단일 12F MPO/MTP 트렁크 케이블과 동일한 극성을 갖습니다.
재료 세부 정보
Zion Communication의 핫 MPO/MTP 트렁크 케이블
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM 광섬유 트렁크 케이블
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 광섬유 트렁크 케이블
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 광섬유 트렁크 케이블
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM 광섬유 트렁크 케이블
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 광섬유 트렁크 케이블
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 광섬유 트렁크 케이블
포장
이 취급하기 쉽고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본적으로 라벨을 부착하고 표시했습니다. 표준 상자 크기: 34*22*15cm; 44*34*24cm; 54*39*34cm. 상자 선택은 상품 수량에 따라 다릅니다. 맞춤형 포장 가능.
OEM/ODM 서비스
사용자 정의 옵션 포함:
- 케이블 색상, 인쇄 단어, 케이블 재킷 재료, 커넥터 색상
- OEM 라벨, 식별 링, 케이블 라벨, 상자, 배송 마크
- 다양한 품질 수준
| 이미지 |
제품 설명 |
카테고리 |
|
(4*12)48F MPO SM 광섬유 트렁크 케이블 |
광 네트워킹, MPO-MTP 트렁크 케이블, MTP/MPO, 광학 부품 |
|
(4*12)48F MPO OM3 광섬유 트렁크 케이블 |
광 네트워킹, MPO-MTP 트렁크 케이블, MTP/MPO, 광학 부품 |
|
(4*12)48F MPO OM4 광섬유 트렁크 케이블 |
광 네트워킹, MPO-MTP 트렁크 케이블, MTP/MPO, 광학 부품 |
|
(4*12)48F MTP SM 광섬유 트렁크 케이블 |
광 네트워킹, MPO-MTP 트렁크 케이블, MTP/MPO, 광학 부품 |
|
(4*12)48F MTP OM3 광섬유 트렁크 케이블 |
광 네트워킹, MPO-MTP 트렁크 케이블, MTP/MPO, 광학 부품 |
|
(4*12)48F MTP OM4 광섬유 트렁크 케이블 |
광 네트워킹, MPO-MTP 트렁크 케이블, MTP/MPO, 광학 부품 |
