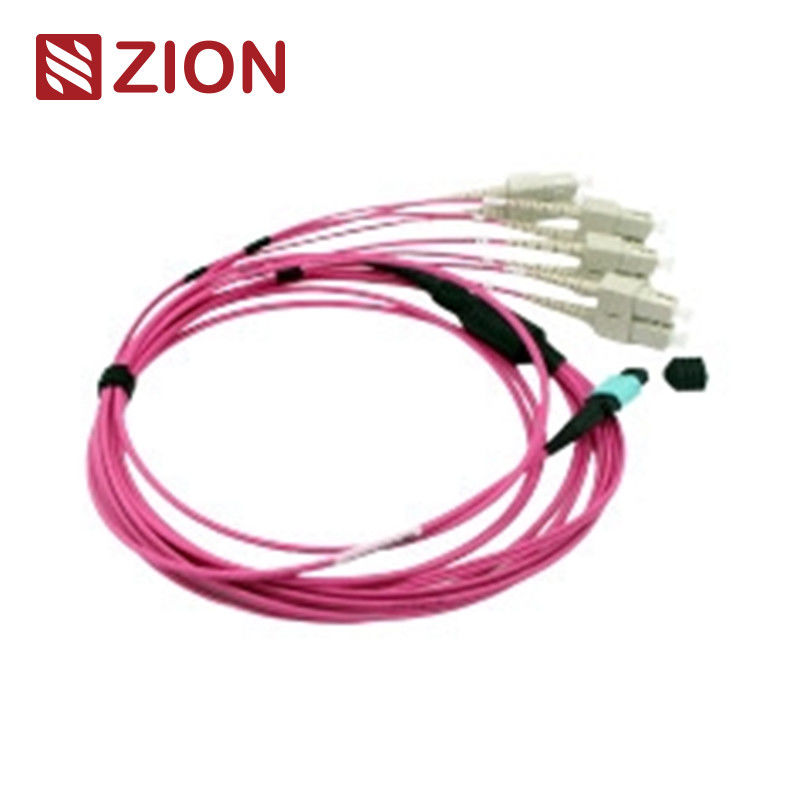

8F MTP OM4 광섬유 MTP-LC 2.0mm 직선 배선 케이블
시온 코드:ZCM21A18HMAX
시온 설명8F MTP OM4 광섬유 MTP-LC 2.0mm 직선 배선 케이블
MTP 커넥터 (MTP Connector) 는 고밀도 환경에 설계된 다자 섬유 커넥터 유형이다. MTP (Multi-Fiber Push On) 시스템은 주로 데이터 센터, 섬유-건축 애플리케이션,그리고 40G와 같은 광적 송수신장치 내의 내부 연결, 100G 및 QSFP+ 장치.
MTP 커넥터 유형은 EIA/TIA-604-5 규정에 따라 핵심 번호, 성별 (남/여성) 및 극성 (PC 또는 APC) 으로 구분됩니다.
이 8 코어 MTP에서 듀플렉스 (4xLC 유니부트) 또는 심플렉스 (4xLC) 직선 배낭 케이블 조립체는 MTP 및 LC 커넥터로 종료됩니다.8섬유 패노우트 케이블은 40G QSFP + PLR4에서 10G SFP + LR 광학 직결 및 고밀도 데이터 센터 애플리케이션에 최적화되어 있습니다..
커넥터 산업 표준
MPO 싱글 모드
참고:EIA/TIA-604-5
주거실 세부사항:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MTP)
MPO 멀티모드
참고:EIA/TIA-604-5
주거실 세부사항:OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MTP)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 따라 적합합니다.
- 10G 섬유 채널 컴플라이언스
- 40G와 100G IEEE 802.3
다른 커넥터 표준
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 및 JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 및 JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 및 JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 및 JIS C5973
- E2000: IEC61754-15
사용 가능한 섬유 종류
- MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
광학적 사양
삽입 손실 (MTP)
싱글 모드 (APC 8도 닦은):표준 손실: ≤0.75dB (max), ≤0.50dB (typical); 초저하 손실: ≤0.35dB (max), ≤0.20dB (typical)
멀티모드 (PC 평면 롤링):표준 손실: ≤0.6dB (최대), ≤0.50 (유례); 초저 손실: ≤0.35dB (최대), ≤0.20dB (유례)
삽입 손실 (LC/SC/FC/ST)
단일 모드 (APC 8도 롤링):≤0.3dB
멀티모드 (PC 평면 롤링):≤0.3dB
수익 손실
MTP 싱글 모드 (APC):≥60dB
MTP 멀티모드 (PC):≥25dB
LC/SC/FC/ST:APC≥60dB; UPC≥50dB; 멀티모드 ≥35dB
성능 사양
- 내구성: <0.3dB 전형적인 변화 (200 번의 짝짓기)
- 상호 교환성: ≤0.2dB
- 삽입-당겨 시험: 500번, IL<0.5dB
- 팽창 강도: > 70N
- 플러그인 시간: >600
- 작동 온도 (Singlemode APC): -40°C ~ +85°C
주요 특징
- 낮은 삽입 손실, 높은 수익 손실
- MT 기반의 멀티 파이버 커넥터 4, 8, 12 및 24 파이버 끝
- 섬유의 대량 제거를 위한 경제적인 해결책
- 저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
- 거칠고 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
- 가죽의 종류를 쉽게 식별할 수 있는 색상 코딩
- 우수한 반복성과 교환성
MPO/MTP 케이블의 장점
- 고품질 - 공장에서 미리 완성, 테스트 및 테스트 보고서와 함께 포장
- 공간 절감 - 작은 지름으로 케이블 부피가 줄이고 공기 흐름이 향상됩니다.
- 시간 절감 - 플러그 앤 플레이 디자인 설치 시간을 줄입니다
신청서
SM 8F MTP-LC/SC/FC/ST 직렬 배선 케이블은 40G QSFP+ PLR4에서 10G SFP+ LR 광학 직선 연결 및 고밀도 데이터 센터 애플리케이션에 최적화되어 있습니다.
이 8섬유 허리네스 케이블은 패치 패널이나 중간 트럼 없이 QSFP+에서 (4) SFP+ 포트 사이의 직접 연결을 가능하게 한다.
모든 MTP 커넥터는 Senko/Nissin/Sumitomo에서 공급되고 있으며 3가지 주요 분야에서 사용됩니다.
- 고밀도 데이터 센터 환경
- 건축물용 섬유
- 광섬유 장비 내의 내부 연결
명명 규칙 및 순서 확인
인기 있는 MTP-LC 직선 배열 케이블
| 제품 코드 |
설명 |
| 7236037 ZCM11A12HIA |
8F MPO SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236038 ZCM11A22HIA |
12F MPO SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236039 ZCM11A52HIA |
24F MPO SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236040 ZCM11A17HAA |
8F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236041 ZCM11A27HAA |
12F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236042 ZCM11A57HAA |
24F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236043 ZCM11A18HMA |
8F MPO OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236044 ZCM11A28HMA |
12F MPO OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236045 ZCM11A58HMA |
24F MPO OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236046 ZCM21A12HIA |
8F MTP SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236047 ZCM21A22HIA |
12F MTP SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236048 ZCM21A52HIA |
24F MTP SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236049 ZCM21A17HAA |
8F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236050 ZCM21A27HAA |
12F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236051 ZCM21A57HAA |
24F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236052 ZCM21A18HMA |
8F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236053 ZCM21A28HMA |
12F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
| 7236054 ZCM21A58HMA |
24F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블 |
MPO/MTP 극성을 위한 연결 방법
MTP - 8 x LC 단순 구조 - 타입 1
MTP - 4 x LC 듀플렉스 구조 - 타입 2
MTP - 4 x Uniboot LC 구조 - 타입 3
소재 세부 사항
포장
모든 광섬유 케이블은 OMC에 의해 표준으로 표시되고 표시됩니다. 사용 가능한 카튼 크기는 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm입니다. 카튼 선택은 주문량에 달려 있습니다.사용자 지정 포장 옵션이 제공됩니다..
OEM/ODM 서비스
- 맞춤형 케이블 색상, 인쇄물, 자켓 재료
- OEM 라벨, 식별 링 및 케이블 라벨
- 맞춤형 상자 및 운송 표시
- 사용 가능한 다양한 품질 수준
