상세 정보

내구성:	<0.3dB일반적인 변화, 200회 결합	호환성:	≤0.2dB
인서트-풀 테스트:	600회 이상, IL＜0.5dB	팽창 강도:	>70N
작동 온도(℃):	-40 ~ + 85°C
강조하다:	2.0mm MTP 광학 섬유 케이블 , LC 마구 케이블에 똑바른 MTP

제품 설명

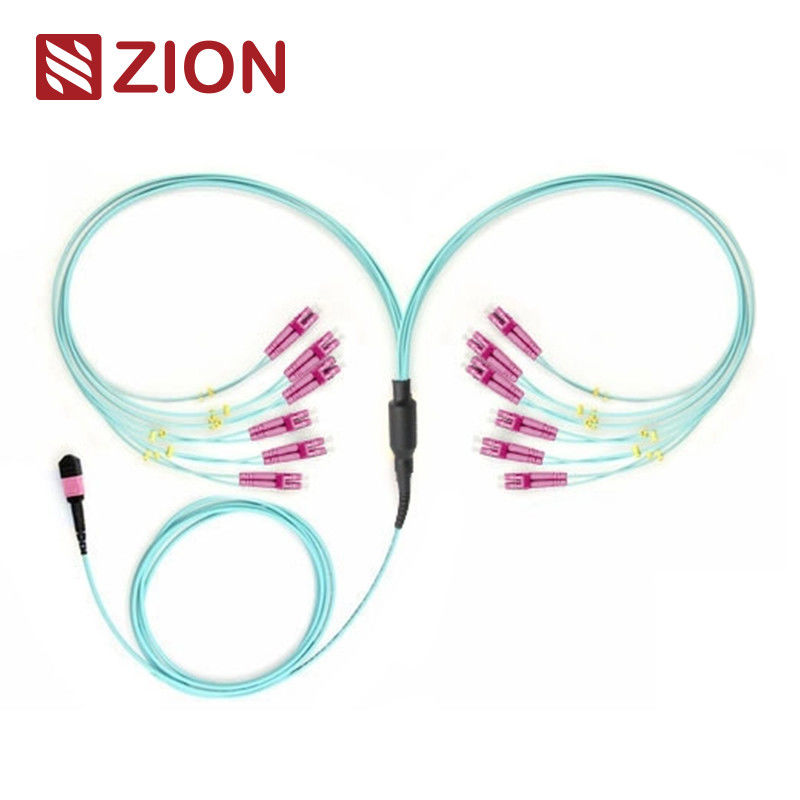

24F MTP OM3 광섬유 MTP-LC 2.0mm 직선 배열 케이블

시온 코드 와 설명

시온 코드: ZCM21A57HAAX
시온 설명: 24F MTP OM3 광섬유 MTP-LC 2.0mm 직선 배낭 케이블

MTP 커넥터 (MTP Connector) 는 광섬유 커넥터의 일종이다. MTP (Multi-Fiber Push On) 는 멀티 코어 광섬유 커넥터의 일종이다.MTP 고밀도 섬유 전 연결 시스템은 현재 주로 데이터 센터의 고밀도 환경에서 사용됩니다., 건물에 광섬유의 적용, 광 송수신장치 내부의 내부 연결 애플리케이션, 광 장치, 40G, 100G, QSFP +.

MTP 커넥터 유형은 EIA/TIA-604-5 규정에 따라 구분됩니다: 핵심 번호 (열 번호), 남성 머리 (남성, 여성), 극성 (PC 또는 APC).

24 코어 MTP 여성에서 12 LC 듀플렉스 (( 12xLC 유니부트; 24 LC 심플렉스) 24F MTP- LC/SC/FC/ST 직렬 배선 케이블은 양쪽 끝에서 MTP 및 LC/SC/FC/ST 커넥터로 종료됩니다.LC 유니부트용 24개 (12개);24 LC Simplex) 패너아웃 케이블은 40G QSFP+ PLR4에서 10G SFP+ LR 광학 직결 및 고밀도 데이터 센터 애플리케이션에 최적화되어 있습니다. 동일한 길이를 가지고 있습니다.공간 절감과 케이블 관리 문제를 줄이는 데이터 센터에서 고밀도 섬유 패치를 위해 특별히 설계되었습니다..

커넥터 산업 표준

MPO 싱글 모드참고:EIA/TIA-604-5

MPO 싱글 모드주거실 세부사항:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MTP)

MPO 멀티모드참고:EIA/TIA-604-5

MPO 멀티모드주거실 세부사항:OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MTP)

IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 따라 적합합니다.
10G 섬유 채널 컴플라이언스
40G와 100G IEEE 802.3

다른 커넥터 산업 표준

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 및 JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 및 JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 및 JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 및 JIS C5973 등
E2000: IEC61754-15

사용 가능

G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000

광학적 사양

삽입 손실 (MTP) (IEC 61300-3-34)싱글 모드 (APC)8도 닦은):표준 손실:≤0.75dB (최대), ≤0.50dB (전통); 초저하 손실:≤0.35dB (최대), ≤0.20dB (보통)

삽입 손실 (MTP) (IEC 61300-3-34)멀티모드 (PC)평평한 롤링):표준 손실:≤0.6dB (최대), ≤0.50 (유례적):≤0.35dB (최대), ≤0.20dB (보통)

삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6)단일 모드 (APC 8도 롤링):≤0.3dB

삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6)멀티모드 (PC 평면 롤링):≤0.3dB

수익 손실 (MTP)싱글 모드 (APC)8도 닦은):≥60dB(8도 닦은)

수익 손실 (MTP)멀티모드 (PC)평평한 롤링):≥25dB

수익 손실 (LC/SC/FC/ST):APC≥60dB; UPC≥50dB

수익 손실 (LC/SC/FC/ST):≥35dB

내구성:<0.3dB 전형적인 변화 (200 번의 결합)

교환 가능성: ≤0.2dB

삽입 당기 테스트: 500배, IL<0.5dB

팽창 강도:> 70N

작동 온도싱글 모드 (APC):-40°C ~ +85°C

특징

낮은 삽입 손실, 높은 수익 손실
MT 기반의 멀티 파이버 커넥터, 4,8,12 및 24 섬유 연결 장치 종착 및 조립 장치
섬유의 대량 제거를 위한 경제적인 해결책
저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
험한 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
섬유 유형, 롤러 타입 및/또는 커넥터 등급을 구분할 수 있는 색상 코딩 하우징
반복성과 교환성이 좋습니다.

MPO/MTP 패치 케이블/트렁크 케이블의 장점은 일반적으로 다음과 같습니다.

고품질의MPO/MTP 패치 케이블/트렁크 케이블은 시험 보고서와 함께 공장 사전 종료, 테스트 및 포장됩니다. 이러한 보고서는 장기 문서 및 품질 관리로 사용됩니다.
케이블 부피 감소 MPO/MTP 패치 케이블/트렁크 케이블의 지름이 매우 작아서 케이블 부피를 줄이고 데이터 센터의 에어컨 조건을 개선합니다
시간 절감 特別 플러그 앤 플레이 디자인으로 MPO / MTP 패치 케이블 / 트렁크 케이블을 통합하고 즉시 연결 할 수 있습니다. 설치 시간을 크게 줄이는 데 도움이됩니다.

적용

24F MTP- LC/SC/FC/ST 직선 배선 케이블 100GBASE-SR10 CXP/CFP 인터커넥트 솔루션,100GBASE-LR4 및 고밀도 데이터 센터용으로 설계되었습니다.10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.이 24 Fiber 허리네스 케이블은 MTP 어댑터 패널과 MTP 트렁크에 (12) SFP + 연결하는 데 사용됩니다
OMC의 모든 MTP 커넥터는 Senko/Nissin/Sumitomo의 제품이다. MTP Fiber Patch Cord는 일반적으로 세 가지 분야에서 사용되는 고밀도 케이블 집합의 한 종류이다.

고밀도 환경의 데이터 센터 응용 프로그램
건물의 광섬유
섬유 장비의 내부 커넥터 응용.

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 1

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 2

명명 규칙 및 주문 확인 정보:

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 3

시온 커뮤니케이션의 뜨거운 MTP-LC 직렬 배열 케이블

7236037 ZCM11A12HIA: 8F MPO SM 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
7236038 ZCM11A22HIA: 12F MPO SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236039 ZCM11A52HIA: 24F MPO SM 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
7236040 ZCM11A17HAA: 8F MPO OM3 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
7236041 ZCM11A27HAA: 12F MPO OM3 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
7236042 ZCM11A57HAA: 24F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236043 ZCM11A18HMA: 8F MPO OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236044 ZCM11A28HMA: 12F MPO OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236045 ZCM11A58HMA: 24F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
7236046 ZCM21A12HIA: 8F MTP SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236047 ZCM21A22HIA: 12F MTP SM 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
7236048 ZCM21A52HIA: 24F MTP SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236049 ZCM21A17HAA: 8F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236050 ZCM21A27HAA: 12F MTP OM3 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
7236051 ZCM21A57HAA: 24F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236052 ZCM21A18HMA: 8F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236053 ZCM21A28HMA: 12F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블
7236054 ZCM21A58HMA: 24F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블

커넥터 파이버 채널

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 4

세 가지 연결 방법 은 올바른 MPO/MTP 극성 을 유지 하는 데 도움 이 된다

MTP 24 x LC 단순 구조 1형

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 5

MTP 12 x LC 듀플렉스 구조-형-2형A

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 6

MTP 12 x LC 듀플렉스 구조 2형 B형

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 7

MTP 12 x LC 듀플렉스 구조-형-2형C

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 8

MTP ∙ MTP의 극성 ∙ 12 x Uniboot LC 구조 3형

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 9

자료에 대한 상세한 정보

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 10

포장

이 편리하고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본으로 표시되고 표시되었습니다.

표준 포장의 크기: 34*22*15cm; 44*34*24cm ; 54*39*34cm. 어떤 포장이 사용되느냐는 상품 Qty에 따라 달라집니다.

패키지는 사용자 정의 할 수 있습니다.

24F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블 11

OEM/ODM 서비스

케이블 색상, 인쇄 단어, 케이블 자켓의 재료, 커넥터의 색상
OEM 라벨, 식별 링, 케이블 라벨,상자, 선적 표시
다른 품질 수준.
