24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블

24F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for High-Density Data Center Applications
24F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for High-Density Data Center Applications
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50개
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
내구성: <0.3dB일반적인 변화, 200회 결합 상호 교환 성: 0.2dB 이하
인서트-풀 테스트: 600회 이상, IL＜0.5dB 인장강도: >70N
작동 온도(℃): -40 ~ + 85°C
강조하다:

2.0mm MTP 광학 섬유 케이블

,

LC 마구 케이블에 똑바른 MTP

제품 설명

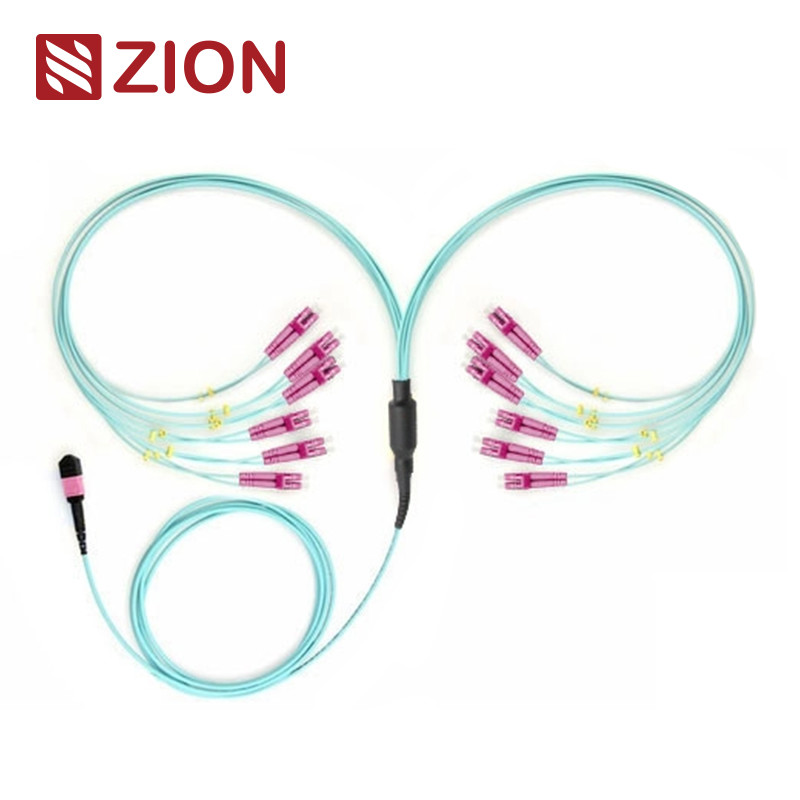

24F MTP OM3 광섬유 MTP-LC 2.0mm 직선 배선 케이블
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 0
제품 식별
시온 코드:ZCM21A57HAAX
시온 설명24F MTP OM3 광섬유 MTP-LC 2.0mm 직선 배선 케이블
제품 개요
MTP (Multi-Fiber Push On) 커넥터는 데이터 센터 애플리케이션, 섬유-건물 설치,40G를 지원하는 광적 송수신장치 내의 내부 연결, 100G 및 QSFP+ 애플리케이션.
이 24 코어 MTP 여성 12 LC 듀플렉스 허리네스 케이블은 두 끝에서 MTP 및 LC 커넥터를 갖추고,고밀도 데이터센터 환경에서 40G QSFP+ PLR4에서 10G SFP+ LR 광학 직결에 최적화.
산업 표준 준수
MTP 커넥터 표준
참고:EIA/TIA-604-5
주거실 세부 정보
  • SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MTP)
  • SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 로 Low Loss MTP)
  • OM1 및 OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MTP)
  • OM3 및 OM4 PC: 아쿠아 커넥터 + 검은 부트 (표준 및 슈퍼 저손실 MTP)
  • OM3 및 OM4 PC: 헤더 바이올렛 커넥터 + 검은 부트 (표준 손실 MTP)
IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) 에 따라 구조화된 케이블링
10G 섬유 채널 컴플라이언스
40G 및 100G IEEE 802.3 컴플라이언스
다른 커넥터 표준
  • SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 및 JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20, 그리고 JIS C5973
  • FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 및 JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 및 JIS C5973
  • E2000: IEC61754-15
사용 가능한 섬유 종류
  • MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
광학적 사양
삽입 손실 (MTP) - IEC 61300-3-34
싱글 모드 (APC 8도 닦은):표준 손실: ≤0.75dB (max), ≤0.50dB (typical); 초저하 손실: ≤0.35dB (max), ≤0.20dB (typical)
멀티모드 (PC 평면 롤링):표준 손실: ≤0.6dB (최대), ≤0.50 (유례); 초저 손실: ≤0.35dB (최대), ≤0.20dB (유례)
삽입 손실 (LC/SC/FC/ST) - IEC 61300-3-6
단일 모드 (APC 8도 롤링):≤0.3dB
멀티모드 (PC 평면 롤링):≤0.3dB
수익 손실
MTP 싱글 모드 (APC 8도 롤링):≥60dB
MTP 멀티모드 (PC 평면 롤링):≥25dB
LC/SC/FC/ST:APC≥60dB; UPC≥50dB; 멀티모드 ≥35dB
성능 특성
  • 내구성:<0.3dB 전형적인 변화 (200 번의 결합)
  • 상호 교환성:≤0.2dB
  • 삽입 당기 테스트:500배, IL<0.5dB
  • 팽창 강도:> 70N
  • 작동 온도 (Singlemode APC):-40°C ~ +85°C
주요 특징
  • 낮은 삽입 손실, 높은 수익 손실
  • MT 기반의 멀티 파이버 커넥터 4, 8, 12 및 24 파이버 종결을 지원
  • 섬유의 대량 제거를 위한 경제적인 해결책
  • 저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
  • 험한 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
  • 섬유 종류, 롤러스 종류 및 커넥터 등급을 구분하기 위해 색상 코딩된 가구
  • 우수한 반복성과 교환성
제품 이점
  • 고품질:제조업체에서 사전 완공, 시험 및 포장, 문서 및 품질 통제를 위한 시험 보고서
  • 공간 효율성:작은 직경 은 케이블 의 부피 를 줄이고 데이터 센터 의 에어컨 상태 를 개선 합니다
  • 시간 절약:플러그 앤 플레이 디자인 설치 시간을 크게 줄입니다.
신청서
100GBASE-SR10 CXP/CFP 인터커넥트 솔루션, 100GBASE-LR4 및 고밀도 데이터 센터 애플리케이션을 위해 설계되었습니다. 10/40/100G 고밀도 데이터 센터 환경에 최적화되었습니다.이 24 Fiber 허리네스 케이블은 MTP 어댑터 패널과 MTP 트렁크에 (12) SFP +를 연결하는 데 사용됩니다.
주요 응용 분야는 다음과 같습니다.
  • 고밀도 데이터 센터 환경
  • 빌딩에 유선 연결 설비
  • 광섬유 장비의 내부 연결
모든 MTP 커넥터는 Senko/Nissin/Sumitomo에서 구입합니다.
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 1 24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 2 24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 3
관련 제품
시온 커뮤니케이션의 뜨거운 MTP-LC 직선 배열 케이블에는 다음이 포함됩니다.
제품 코드 설명
7236037 ZCM11A12HIA 8F MPO SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236038 ZCM11A22HIA 12F MPO SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236039 ZCM11A52HIA 24F MPO SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236040 ZCM11A17HAA 8F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236041 ZCM11A27HAA 12F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236042 ZCM11A57HAA 24F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236043 ZCM11A18HMA 8F MPO OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236044 ZCM11A28HMA 12F MPO OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236045 ZCM11A58HMA 24F MPO OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236046 ZCM21A12HIA 8F MTP SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236047 ZCM21A22HIA 12F MTP SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236048 ZCM21A52HIA 24F MTP SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236049 ZCM21A17HAA 8F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236050 ZCM21A27HAA 12F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236051 ZCM21A57HAA 24F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236052 ZCM21A18HMA 8F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236053 ZCM21A28HMA 12F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블
7236054 ZCM21A58HMA 24F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블
연결 방법 과 극성
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 4
세 가지 연결 방법이 적절한 MPO/MTP 극성을 유지하는 데 도움이 됩니다.
MTP - 24 x LC 단순 구조 - 타입 1
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 5
MTP - 12 x LC 듀플렉스 구조 - 타입 2 - 타입 A
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 6
MTP - 12 x LC 듀플렉스 구조 - 타입 2 - 타입 B
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 7
MTP - 12 x LC 듀플렉스 구조 - 타입 2 - 타입 C
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 8
MTP - MTP의 극성 - 12 x Uniboot LC 구조 - 타입 3
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 9
자료 세부 사항
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 10
포장 정보
표준 포장에는 OMC가 표기하고 표시한 광섬유 케이블이 기본으로 포함되어 있습니다.
표준 포장 크기:
  • 34*22*15cm
  • 44*34*24cm
  • 54*39*34cm
카튼 선택은 양에 달려 있습니다. 맞춤형 포장도 가능합니다.
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 11
OEM/ODM 서비스
사용자 정의 옵션은 다음을 포함합니다:
  • 케이블 색상, 인쇄물, 자켓 재료
  • 커넥터 색상 사용자 정의
  • OEM 라벨, 식별 링, 케이블 라벨
  • 맞춤형 상자 및 운송 표시
  • 사용 가능한 다양한 품질 수준
24F MTP OM3 광섬유 MTP-LC 고밀도 데이터센터 애플리케이션용 2.0mm 직관용 케이블 12
