내구성: | <0.3dB일반적인 변화, 200회 결합 | 호환성: | ≤0.2dB |
---|---|---|---|
인서트-풀 테스트: | 600회 이상, IL<0.5dB | 인장 강도: | >70N |
작동 온도(℃): | -40 ~ + 85°C |
시온 코드 | 시온 기술 | |||||||

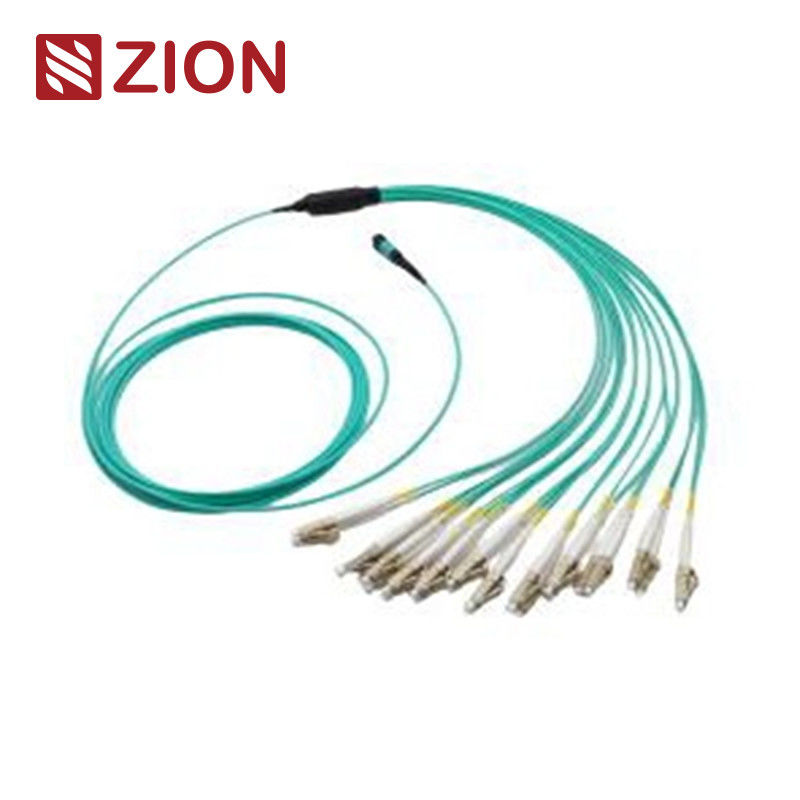

ZCM21A17HAAX | 8F MTP OM3 광섬유 MTP-LC 2.0 밀리미터 곧은 장비 케이블 | |||||||
MTP 연결기는 일종의 섬유 콘넷터입니다. MTP (다중 섬유 추진 다 중심 파이버 커넥터 유형이 계속) 입니다. MTP 높은 -비중 섬유 프리 -연결 시스템은 현재 주로 광학적 장치, 40G, 100G, QSFP+와 같은 데이터 센터의 높은 -비중 환경의 적용과 건물에 대한 광섬유의 적용과 광학 송수신기 장비 안에 있는 내부 접속 적용에서 사용됩니다. | ||||||||
MTP 접속구의 형태는 EIA/TIA-604-5 규정에 따라 구별됩니다 : 코어 수 (어레이 갯수), (남자이고 여성인) 남자 머리, 극성 (PC 또는 APC). | ||||||||
이중 통신 (4xLC 유니부트)에 대한 8 핵심 MTP ;단체 ( 4xLC ) 곧은 장비 케이블 집회. MTP- LC/SC/FC/ST 곧은 장비 케이블은 양쪽 끝에 MTP와 LC/SC/FC/ST 연결기로 종결됩니다. 8pcsDuplex (4xLC 유니부트) ;단순한 ( 4xLC ) 팬아웃 케이블은 10G SFP+ LR 광학 직접적 연관과 고밀도 데이터 센터 응용 프로그램에 40G QSFP+ PLR4에 대해 최적화됩니다. 동일 길이를 가지고 있으세요 . 그것은 저축을 간격을 두고 케이블 관리 문제점을 감소시킬 필요가 있는 데이터 센터에서 특히 고밀도 섬유 패칭을 위해 설계됩니다. |
||||||||
SM 8F MTP- LC/SC/FC/ST 곧은 장비 케이블은 10G SFP+ LR 광학 직접적 연관과 고밀도 데이터 센터 응용 프로그램에 40G QSFP+ PLR4에 대해 최적화됩니다.이 8 섬유 장비 케이블은 중간에 어떤 플러그반 또는 중간 트렁크 없이 (4) SFP+ 공항으로 QSFP+ 사이의 직접적 연관을 위해 사용됩니다. |
연결기의 산업표준 :
연결기 | 참조 | 주택 세부 사항 | ||||||
MTP 단일모드 | EIA/TIA-604-5 | SM 자동 위상 조정 : 녹색 connectors+black 부트 (표준 손실 MTP) SM 자동 위상 조정 : 노란 connectors+black 부트 (슈퍼 저손실 MTP) |
||||||
MTP 다중 모드 | EIA/TIA-604-5 | OM1&OM2 PC : 베이지 connectors+black 부트 (표준 손실 MTP) OM3&OM4 PC : 물 connectors+black 부트 (Standard&Super 저손실 MTP) OM3&OM4 PC : 히스 속의 상록 관목 바이올렛 connectors+black 부트 (표준 손실 MTP) |
IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선 | ||||||||
10G 파이버 채널 컴플라이언트 | ||||||||
40G와 100G IEEE 802.3 |
다른 연결기의 산업표준 :
SC : 통신 공업회 / EIA, FOCIS3, GR-326.NTT-SC IEC61754-4와 JIS C5973 | ||||||||
LC : 통신 공업회 / EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20과 JIS C5973. | ||||||||
FC : EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13과 JIS C5973 | ||||||||
거리 : 통신 공업회 / EIA, FOCIS2, GR-326. IEC61754-2와 JIS C5973 Etc | ||||||||
E2000 : IEC61754-15 |
이용 가능합니다
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 |
광학적 사양 :
Spec 항목. | 단일모드 (닦인 APC 8 급) | 다중 모드 (PC 평평하 니스) | ||||||
나세션 손실 (MTP) (국제전기기술위원회 61300-3-34) |
표준 손실 :≤0.75dB(max), ≤0.50dB(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
표준 손실 :≤0.6dB(max), ≤0.50(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
||||||
삽입 손실 (LC/SC/FC/ST) (국제전기기술위원회 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
복귀 손실(MTP) | ≥60dB (8degree 끝마무리) | ≥25dB | ||||||
복귀 loss(LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
내구성 | <0> | |||||||
호환성 | ≤0.2dB | |||||||
삽입물 당기기 테스트 | 600 번 위쪽에, IL<0.5dB | |||||||
인장 강도 | >70N | |||||||
작동 온도 (C) | + 85' C에 대한 ·-40 |
특징 :
저삽입 손실, 고수익 손실 | ||||||||
MT 기반을 둔 다중 파이버 커넥터, 4,8,12와 24 파이버 컨넥터 종결과 집회 | ||||||||
섬유의 대중 종결 동안 경제적인 솔루션 | ||||||||
저손실과 기준 손실 SM과 MM 적용을 위해 설계됩니다 | ||||||||
이용 가능한 울퉁불퉁한 원형 케이블, 타원형케이블과 벌거벗은 리본 옵션 | ||||||||
섬유형, 폴리쉬 타입과 / 또는 연결기 등급을 구별할 수 있는 컬러 코드화된 주택 | ||||||||
반복성과 교환할 수 있음에서 좋습니다 |
MPO / MTP 패치 케이블 / 트렁크 케이블의 장점은 일반적으로 다음을 포함합니다 :
높은 퀄이티-MPO / MTP 패치 케이블 / 트렁크 케이블은 사전 종료되고, 시험되고 테스트 리포트와 함께 패키징된 공장입니다. 이러한 보고서는 장기 문서화와 품질 관리의 역할을 합니다. | ||||||||
감소하는 케이블 볼륨-MPO / MTP 패치 케이블 / 트렁크 케이블은 더 케이블 양을 감소시키는 초소형 직경을 가지고 있고, 데이터 센터에서 에어 콘디셔닝 상태를 개선합니다 | ||||||||
타임즈 지는 특수 플러그와 연극 고안을 세이빙-위스, MPO / MTP 패치 케이블 / 트렁크 케이블이 통합되고 바로 플러그 접속될 수 있습니다. 그것은 설치 시간을 줄이는 것을 매우 돕습니다. |
애플리케이션 :
SM 8F MTP- LC/SC/FC/ST 곧은 장비 케이블은 10G SFP+ LR 광학 직접적 연관과 고밀도 데이터 센터 응용 프로그램에 40G QSFP+ PLR4에 대해 최적화됩니다. | ||||||||
이 8 섬유 장비 케이블은 중간에 어떤 플러그반 또는 중간 트렁크 없이 (4) SFP+ 공항으로 QSFP+ 사이의 직접적 연관을 위해 사용됩니다 | ||||||||
OMC의 MTP 연결기의 모두는 센코 / 니신 / 수미토모에서 왔습니다. MTP 섬유 패치 코드는 일종의 고밀도가 있는 집회가 3곳 지역에서 일반적으로 사용한다고 전보를 친다는 것 입니다. | ||||||||
높은 밀집하는 도 환경과 데이터 센터 응용 프로그램 | ||||||||
건물에 대한 광섬유 | ||||||||
섬유 장비에서 내부 커넥터 응용. |
Rules&Order 확인 정보를 명명하는 것 :
시온 통신의 뜨거운 MTP-LC 곧장비 케이블
시온 코드 | 시온 기술 | |||||||
7236037 | ZCM11A12HIAX | 8F MPO SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236038 | ZCM11A22HIAX | 12F MPO SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236039 | ZCM11A52HIAX | 24F MPO SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236040 | ZCM11A17HAAX | 8F MPO OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236041 | ZCM11A27HAAX | 12F MPO OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236042 | ZCM11A57HAAX | 24F MPO OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236043 | ZCM11A18HMAX | 8F MPO OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236044 | ZCM11A28HMAX | 12F MPO OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236045 | ZCM11A58HMAX | 24F MPO OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236046 | ZCM21A12HIAX | 8F MTP SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236047 | ZCM21A22HIAX | 12F MTP SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236048 | ZCM21A52HIAX | 24F MTP SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236049 | ZCM21A17HAAX | 8F MTP OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236050 | ZCM21A27HAAX | 12F MTP OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236051 | ZCM21A57HAAX | 24F MTP OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236052 | ZCM21A18HMAX | 8F MTP OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236053 | ZCM21A28HMAX | 12F MTP OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 | ||||||
7236054 | ZCM21A58HMAX | 24F MTP OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블 |
연결기 | 광섬유 채널 |
3 연결 방법은 옳은 MPO / MTP 극성을 유지하는 것을 돕습니다
MTP -8 X LC 단순하 구조 형태 1
MTP -4 X LC 두 부분으로 되 구조 형태 2
MTP -4 X 유니부트 LC 구조 형태 3
재료의 세부 사항
패키징
이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다. | ||||||||
당신을 위한 OEM / ODM 서비스
1. 말, 케이블 피복의 재료, 연결기의 색깔을 인쇄한 케이블 색깔 | ||||||||
2. 벨소리, 케이블의 브랜드가 확인하는데, 표시를 수송하면서, OEM 브랜드가 권투합니다 | ||||||||
3. 다른 품질 수준. |
