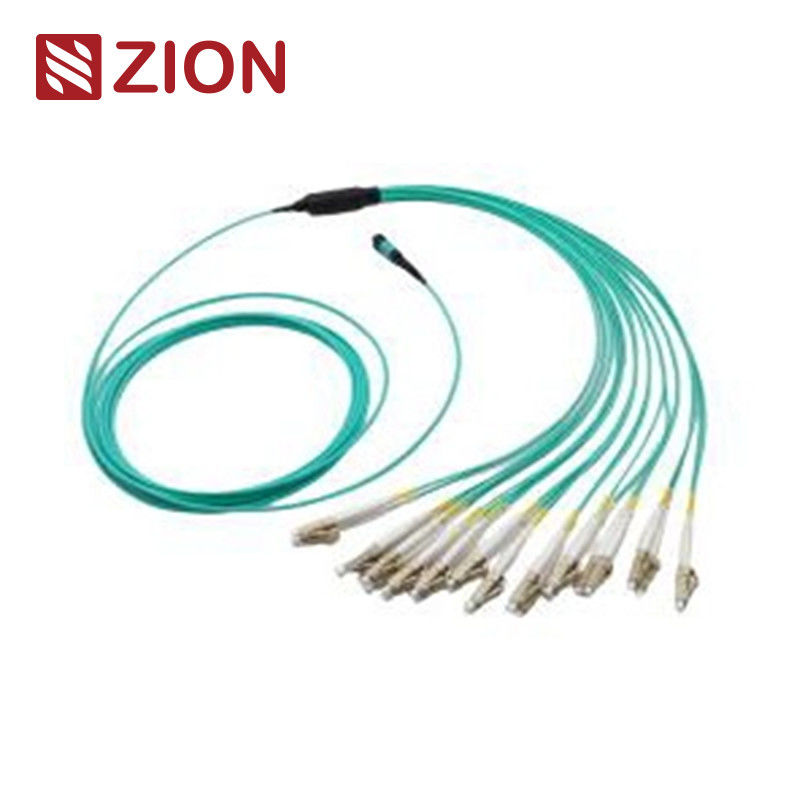

8F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블
Zion 제품 정보
Zion 코드: ZCM21A17HAAX
설명: 8F MTP OM3 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블
MTP 커넥터는 고밀도 환경을 위해 설계된 다중 섬유 푸시온 커넥터입니다. 이 시스템은 주로 데이터 센터, 광섬유-빌딩 애플리케이션 및 40G, 100G, QSFP+ 장치와 같은 광 트랜시버 장비 내의 내부 연결에 사용됩니다.
MTP 커넥터는 섬유 수, 성별(수/암) 및 연마 유형(PC 또는 APC)에 따라 EIA/TIA-604-5 표준에 따라 분류됩니다.
이 8코어 MTP-듀플렉스(4xLC 유니부트) 또는 심플렉스(4xLC) 스트레이트 하네스 케이블 어셈블리는 고밀도 데이터 센터 애플리케이션에서 40G QSFP+ PLR4-10G SFP+ LR 광학 직접 연결에 최적화되어 있습니다.
커넥터 산업 표준
MPO 단일 모드
참조: EIA/TIA-604-5
하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠(표준 손실 MTP)
SM APC: 노란색 커넥터 + 검정색 부츠(초저손실 MTP)
MPO 멀티 모드
참조: EIA/TIA-604-5
하우징 세부 정보: OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠(표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠(표준 및 초저손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠(표준 손실 MTP)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수
- TIA-568-C에 따른 구조화된 케이블링
- 10G 파이버 채널 준수
- 40G 및 100G IEEE 802.3
기타 커넥터 표준
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 및 JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 및 JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 및 JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 및 JIS C5973
- E2000: IEC61754-15
사용 가능한 섬유 유형
MTP-LC, MTP-SC, MTP-FC, MTP-ST 및 MTP-E2000 구성에서 G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 및 OM5 50/125 섬유 유형과 호환됩니다.
광학 사양
삽입 손실(MPO) - 단일 모드(APC 8도 연마):
표준 손실: ≤0.75dB(최대), ≤0.50dB(일반)
초저손실: ≤0.35dB(최대), ≤0.20dB(일반)
삽입 손실(MPO) - 멀티 모드(PC 플랫 연마):
표준 손실: ≤0.6dB(최대), ≤0.50dB(일반)
초저손실: ≤0.35dB(최대), ≤0.20dB(일반)
삽입 손실(LC/SC/FC/ST):
단일 모드(APC 8도 연마): ≤0.3dB
멀티 모드(PC 플랫 연마): ≤0.3dB
반사 손실:
MPO 단일 모드: ≥60dB
MPO 멀티 모드: ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; 멀티 모드≥35dB
내구성: <0.3dB 일반적인 변화(200번의 결합)
상호 교환성: ≤0.2dB
삽입-당김 테스트: 500회, IL <0.5dB
인장 강도: >70N
작동 온도: -40°C ~ +85°C
주요 특징
- 낮은 삽입 손실, 높은 반사 손실
- 4, 8, 12 및 24개의 섬유 종단을 지원하는 MT 기반 다중 섬유 커넥터
- 섬유 대량 종단을 위한 경제적인 솔루션
- 저손실 및 표준 손실 단일 모드 및 멀티 모드 애플리케이션용으로 설계
- 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션
- 쉬운 섬유 유형 및 연마 유형 식별을 위한 색상 코딩 하우징
- 우수한 반복성 및 교환성
MPO/MTP 케이블 장점
- 고품질 - 공장에서 사전 종단 처리, 테스트 및 테스트 보고서와 함께 포장
- 공간 절약 - 작은 직경으로 케이블 부피를 줄이고 공기 흐름을 개선
- 시간 효율적 - 플러그 앤 플레이 디자인으로 설치 시간 단축
응용 분야
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 환경용으로 설계되었습니다. 10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.
주요 응용 분야에는 고밀도 데이터 센터 환경, 광섬유-빌딩 설치 및 광섬유 장비 내의 내부 연결이 포함됩니다.
관련 제품
Zion Communication은 SM, OM3 및 OM4 섬유 유형의 8F, 12F 및 24F 구성을 포함한 MTP-LC 스트레이트 하네스 케이블의 포괄적인 범위를 제공합니다.
연결 방법
MTP - 8 x LC 심플렉스 구조 - 유형 1
MTP - 4 x LC 듀플렉스 구조 - 유형 2 MTP - 4 x 유니부트 LC 구조 - 유형 3 포장
표준 포장에는 OMC에서 라벨이 부착되고 표시된 광섬유 케이블이 포함됩니다. 사용 가능한 상자 크기: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. 요청 시 맞춤형 포장 가능.
OEM/ODM 서비스
- 맞춤형 케이블 색상, 인쇄 및 재킷 재료
- OEM 라벨링, 식별 링 및 케이블 라벨
- 맞춤형 상자 및 배송 마크
- 다양한 품질 수준 사용 가능
제품 변형
| 이미지 | 설명 | 카테고리 |
|---|
| 8F MPO(수) -LC 팬아웃 0.9mm 30-35cm 패치 케이블 | 광 네트워킹, MPO-MTP(수) -LC 팬아웃 0.9mm, MTP/MPO, 광학 부품 |
| 12F MPO(수) -LC 팬아웃 0.9mm 30-35cm 패치 케이블 | 광 네트워킹, MPO-MTP(수) -LC 팬아웃 0.9mm, MTP/MPO, 광학 부품 |
| 24F MPO(수) -LC 팬아웃 0.9mm 30-35cm 패치 케이블 | 광 네트워킹, MPO-MTP(수) -LC 팬아웃 0.9mm, MTP/MPO, 광학 부품 |
