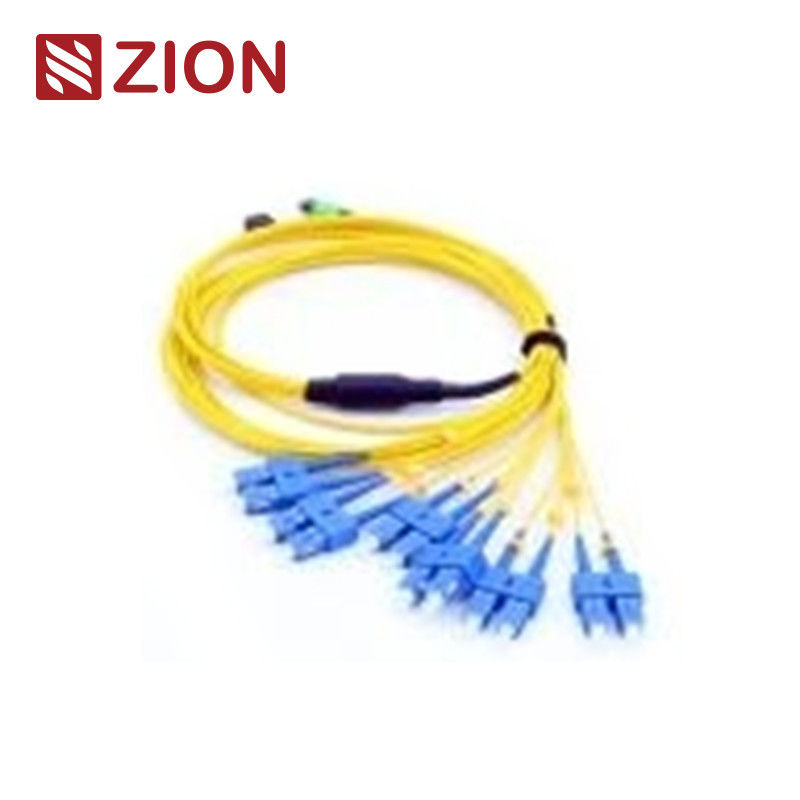

12 가닥 MTP-LC 단일 모드 광섬유 케이블
데이터 센터 애플리케이션용으로 설계된 고밀도 12F MTP SM 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블.
제품 식별
Zion 코드: ZCM21A22HIAX
설명: 12F MTP SM 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블
MTP 커넥터는 고밀도 환경을 위해 설계된 다중 섬유 푸시온 커넥터 유형입니다. 이 시스템은 주로 데이터 센터, 광섬유-빌딩 애플리케이션 및 40G, 100G 및 QSFP+ 기술을 지원하는 광 트랜시버 장비 내의 내부 연결에 사용됩니다.
MTP 커넥터는 코어 수, 성별(수/암) 및 극성(PC 또는 APC)에 따라 EIA/TIA-604-5 표준에 따라 분류됩니다.
이 12코어 MTP-6 LC 듀플렉스(또는 12 LC 심플렉스) 스트레이트 하네스 케이블 어셈블리는 한쪽 끝에 MTP 커넥터를, 다른 쪽 끝에 LC/SC/FC/ST 커넥터를 특징으로 합니다. 팬아웃 케이블은 40G QSFP+ PLR4-10G SFP+ LR 광학 직접 연결 및 고밀도 데이터 센터 애플리케이션에 최적화되어 있습니다.
커넥터 산업 표준
MPO 단일 모드 참조: EIA/TIA-604-5
MPO 단일 모드 하우징: SM APC: 녹색 커넥터 + 검정색 부츠(표준 손실 MTP)
SM APC: 노란색 커넥터 + 검정색 부츠(초저손실 MTP)
MPO 다중 모드 참조: EIA/TIA-604-5
MPO 다중 모드 하우징: OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠(표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠(표준 및 초저손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠(표준 손실 MTP)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수
- TIA-568-C에 따른 구조화된 케이블링
- 10G 파이버 채널 준수
- 40G 및 100G IEEE 802.3 준수
광학 사양
삽입 손실(MPO) 단일 모드: 표준 손실: ≤0.75dB(최대), ≤0.50dB(일반); 초저손실: ≤0.35dB(최대), ≤0.20dB(일반)
삽입 손실(MPO) 다중 모드: 표준 손실: ≤0.6dB(최대), ≤0.50(일반); 초저손실: ≤0.35dB(최대), ≤0.20dB(일반)
삽입 손실(LC/SC/FC/ST) 단일 모드: ≤0.3dB
삽입 손실(LC/SC/FC/ST) 다중 모드: ≤0.3dB
반사 손실(MPO) 단일 모드: ≥60dB
반사 손실(MPO) 다중 모드: ≥25dB
반사 손실(LC/SC/FC/ST) APC: ≥60dB
반사 손실(LC/SC/FC/ST) UPC: ≥50dB
내구성: <0.3dB 일반적인 변화(200번의 결합)
상호 교환성: ≤0.2dB
삽입-당김 테스트: 600회 이상, IL <0.5dB
인장 강도: >70N
플러그인 횟수: >600
작동 온도 단일 모드: -40°C ~ +85°C
주요 특징
- 낮은 삽입 손실, 높은 반사 손실
- 4, 8, 12 및 24개의 섬유 종단을 지원하는 MT 기반 다중 섬유 커넥터
- 섬유의 대량 종단을 위한 경제적인 솔루션
- 저손실 및 표준 손실 SM 및 MM 애플리케이션용으로 설계
- 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션 제공
- 쉬운 섬유 유형, 연마 유형 및 커넥터 등급 식별을 위한 색상 코딩 하우징
- 뛰어난 반복성 및 교환성
애플리케이션
12F MPO-LC/SC/FC/ST 스트레이트 하네스 케이블은 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 환경용으로 설계되었습니다. 10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.
- 고밀도 데이터 센터 환경
- 광섬유-빌딩 설치
- 광섬유 장비 내의 내부 연결
명명 규칙 및 주문 확인
관련 제품
7236037 ZCM11A12HIA: 8F MPO SM 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
7236038 ZCM11A22HIA: 12F MPO SM 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
7236039 ZCM11A52HIA: 24F MPO SM 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
연결 방법
세 가지 연결 방법은 적절한 MPO/MTP 극성을 유지하는 데 도움이 됩니다.
MTP-12 x LC 심플렉스 구조 - 유형 1
MTP-6 x LC 듀플렉스 구조 - 유형 2 유형 A
MTP-6 x LC 듀플렉스 구조 - 유형 2 유형 B
MTP-6 x 유니부트 LC 구조의 MTP 극성 - 유형 3
재료 세부 정보
포장
이 광섬유 케이블은 표준으로 OMC 라벨링 및 마킹으로 포장됩니다. 사용 가능한 상자 크기에는 34×22×15cm, 44×34×24cm 및 54×39×34cm가 포함되며, 주문 수량에 따라 선택됩니다. 맞춤형 포장 옵션 사용 가능.
OEM/ODM 서비스
- 맞춤형 케이블 색상, 인쇄 및 재킷 재료
- OEM 라벨링, 식별 링, 케이블 라벨, 상자 및 배송 마크
- 다양한 품질 수준 사용 가능
