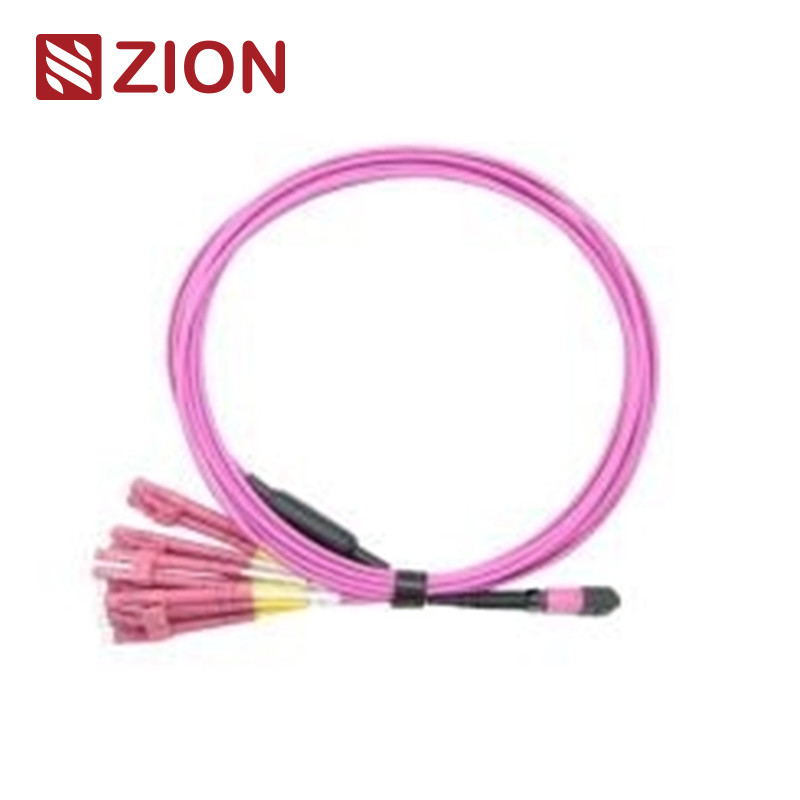

12섬유 MPO에서 LC OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블
데이터 센터 애플리케이션을 위해 설계된 고밀도 광섬유 허리네스 케이블, OM4 멀티모드 광섬유 성능을 가진 MPO에서 LC 연결을 특징으로합니다.
제품 식별
시온 코드: ZCM11A28HAAX
12F MPO OM4 광섬유 MPO-LC 2.0mm 직선 배선 케이블
MPO (Multi-Fiber Push On) 커넥터는 데이터센터, 섬유-건축 애플리케이션,40G를 지원하는 광적 송수신장치 내의 내부 연결, 100G 및 QSFP+ 기술.
이 12 코어 MPO에서 6 LC 듀플렉스 (또는 12 LC 심플렉스) 직선 배선 케이블 조립체는 40G QSFP + PLR4에서 10G SFP + LR 광학 직접 연결에 최적화되었습니다.모든 패노우트 케이블은 동일한 길이를 유지하고 데이터 센터에서 공간을 절약하는 고밀도 광섬유 패치를 위해 특별히 설계되었습니다..
MPO 커넥터 표준
MPO 단일 모드 참조:IEC 61754-7
MPO 싱글 모드 하우징 세부 정보:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MPO)
SM APC: 노란색 커넥터 + 검은색 부트 (Super Low Loss MPO)
MPO 멀티모드 참조:IEC 61754-7
MPO 멀티모드 하우징 세부 정보:OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MPO)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준 및 슈퍼 저손실 MPO)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MPO)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 적합합니다.
- TIA-568-C에 따른 구조화 케이블
- 10G 섬유 채널 컴플라이언스
- 40G 및 100G IEEE 802.3 컴플라이언스
다른 커넥터 표준
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 및 JIS C5973
- LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 및 JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 및 JIS C5973
- ST:TIA/EIA, FOCIS2, GR-326, IEC61754-2 및 JIS C5973
- E2000:IEC61754-15
사용 가능한 섬유 종류
G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, 그리고 OM5 50/125 섬유 타입과 MPO-LC, MPO-SC, MPO-FC, MPO-ST, 그리고 MPO-E2000 구성에서 호환된다.
광학적 사양
삽입 손실 (MPO) 단일 모드:
표준: ≤0.75dB (최대), ≤0.50dB (보통)
초하수: ≤0.35dB (최대), ≤0.20dB (보통)
삽입 손실 (MPO) 멀티 모드:
표준: ≤0.6dB (최대), ≤0.50dB (유례)
초하수: ≤0.35dB (최대), ≤0.20dB (보통)
삽입 손실 (LC/SC/FC/ST) 단일 모드:
≤0.3dB
삽입 손실 (LC/SC/FC/ST) 멀티 모드:
≤0.3dB
회수 손실 (MPO) 단편 모드:
≥60dB
복귀 손실 (MPO) 멀티 모드:
≥25dB
수익 손실 (LC/SC/FC/ST):
APC≥60dB; UPC≥50dB; 멀티모드≥35dB
내구성:
<0.3dB 전형적인 변화 (200 번의 결합)
상호 교환성:
≤0.2dB
삽입 당기 테스트:
500배, IL<0.5dB
팽창 강도:
> 70N
작동 온도:
-40°C ~ +85°C
주요 특징
- 낮은 삽입 손실, 높은 반환 손실 성능
- MT 기반의 멀티 파이버 커넥터 4, 8, 12 및 24 파이버 종결을 지원합니다.
- 섬유의 대량 제거를 위한 경제적인 해결책
- 낮은 손실과 표준 손실 단일 모드 및 멀티 모드 애플리케이션을 위해 설계
- 거칠고 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
- 용이한 섬유 유형, 롤러 유형 및 커넥터 등급 식별을 위한 색상 코딩 된 하우징
- 우수한 반복성과 교환성
MPO/MTP 케이블의 장점
- 고품질:공장 사전 종료, 테스트 및 포괄적 인 테스트 보고서와 함께 포장
- 공간 절약:작은 지름으로 케이블 부피를 줄이고 데이터 센터 에어컨을 개선합니다.
- 시간 효율성:플러그 앤 플레이 디자인으로 설치 시간을 크게 줄일 수 있습니다.
신청서
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 환경에 설계되었습니다. 10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.
- 고밀도 데이터 센터 환경
- 빌딩에 유선 연결 설비
- 광섬유 장비의 내부 연결
관련 제품
시온 커뮤니케이션은 8F, 12F 및 24F 구성을 포함한 MPO-LC 직선 배열 케이블의 광범위한 범위를 SM 및 OM3 / OM4 섬유 유형 모두에서 제공합니다.
연결 방법 과 극성
세 가지 연결 방식은 적절한 MTP/MPO 극성 관리를 보장합니다.
재료 와 건축
포장
표준 포장에는 보호용 카튼에 표기되어 표시된 광섬유 케이블이 포함되어 있습니다. 사용 가능한 카튼 크기는: 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm. 사용자 지정 포장 옵션이 제공됩니다.
OEM/ODM 서비스
- 맞춤형 케이블 색상, 인쇄물, 자켓 재료
- OEM 라벨, 식별 링 및 케이블 라벨
- 맞춤형 상자 디자인 및 운송 표시
- 여러 가지 품질 수준
