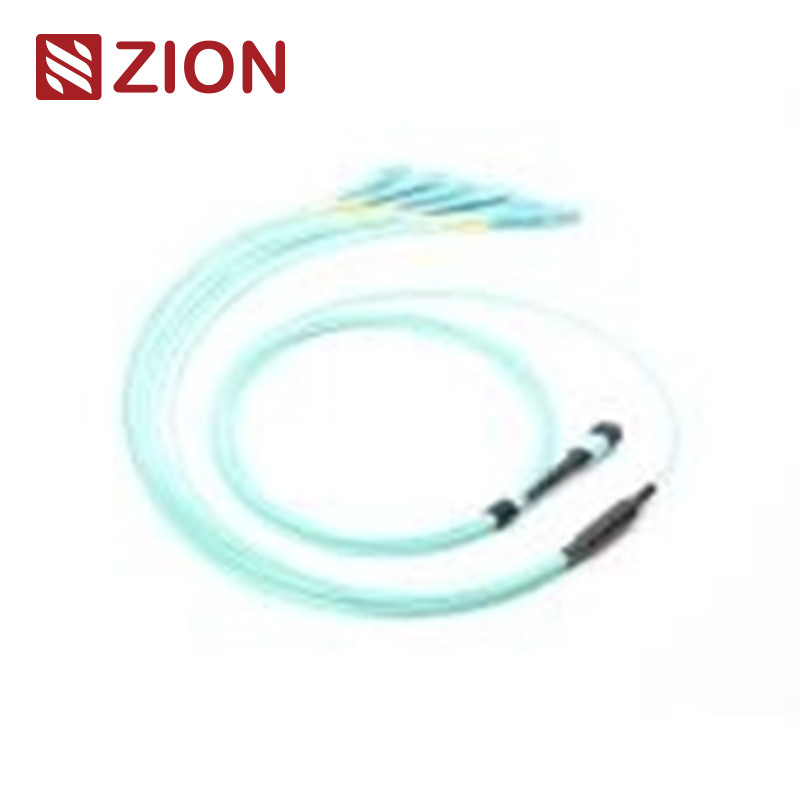

12 섬유 MPO - LC OM3 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블

시온 코드 와 설명

시온 코드: ZCM11A27HAAX

설명:

의ZCM11A27HAAX이12F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블, 고밀도 데이터용으로 특별히 설계된

센터 애플리케이션, 광섬유 건물 연결 및 광적 송수신장치 내 내부 연결 (예: 40G, 100G QSFP+).

주요 특징:

• MPO (Multi-Fiber Push On)커넥터: 데이터 센터 및 광섬유 네트워크에서 일반적으로 사용되는 고밀도 광섬유 커넥터.
• 섬유 구성: 12 섬유 MPO에서 6 LC 듀플렉스 (6xLC 유니부트; 12 LC 심플렉스)
• 성능: 최적화40G QSFP+ PLR4에서 10G SFP+ LR직접 연결을 통해 가벼운 케이블로 효율적인 데이터 전송을 가능케 하고 밀도가 높은 환경에서의 혼돈을 줄일 수 있습니다.
• 케이블 설계: 데이터 센터에서 공간을 절약하고 케이블 관리를 쉽게 하기 위해 설계된 직선 배열 케이블.
• 신청서: 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 10/40/100G 고밀도 데이터 센터 애플리케이션에 이상적입니다.

커넥터의 산업 표준:

• MPO 싱글 모드: IEC 61754-7 (SM APC: 표준 손실 MPO를 위한 녹색 커넥터 + 검은 부트, SM APC: 초하락 손실 MPO를 위한 노란색 커넥터 + 검은 부트)
• MPO 멀티모드: IEC 61754-7 (OM1 및 OM2 PC: 표준 손실 MPO, OM3 및 OM4 PC: 아쿠아 커넥터 + 검은 부트을위한 베이지 커넥터 + 검은 부트)
• 다른 커넥터: SC, LC, FC, ST 및 E2000, 모두 각자의 산업 표준을 충족합니다 (예를 들어, TIA/EIA, FOCIS3, GR-326).

광학적 사양:

• 삽입 손실 (MPO):
  • 표준 손실: ≤0.75dB (최대), ≤0.50dB (보통)
  • 초저하 손실: ≤0.35dB (최대), ≤0.20dB (보통)
• 삽입 손실 (LC/SC/FC/ST): ≤0.3dB
• 수익 손실 (MPO): ≥60dB (APC 8도 롤링과 싱글 모드)
• 적립자 손해 (LC/SC/FC/ST): APC ≥60dB, UPC ≥50dB
• 내구성: <0.3dB 200개의 짝짓기 후의 전형적인 변화, IL <0.5dB로 500개의 삽입-당겨주기
• 팽창 강도: >70N
• 작동 온도: -40°C ~ +85°C

특징:

• 낮은 삽입 손실: 최소 신호 저하를 보장합니다.
• 높은 수익 손실: 반사를 줄임으로써 더 높은 성능을 제공합니다.
• MT 기반의 다섬유 커넥터: 4, 8, 12 및 24 섬유 구성에서 대량 종료를 위해 제공됩니다.
• 견고한 케이블 옵션: 고밀도 환경에서 처리하도록 설계 된 둥근, 타원형 및 맨 리본 케이블로 제공됩니다.
• 색상 코딩 된 주택: 섬유 유형, 롤러스 유형 및 커넥터 등급을 구분할 수 있습니다.
• 반복 가능성 및 교환 가능성: 안정적이고 일관성 있는 성능

MTP/MPO 패치 케이블의 장점:

• 고품질: 공장 사전 종료, 테스트 및 품질 보장 테스트 보고서와 함께 포장.
• 공간 절약: 더 작은 지름은 케이블 부피를 줄이고 데이터 센터의 에어컨을 개선합니다.
• 시간 절약: 플러그 앤 플레이 디자인으로 즉시 사용이 가능하기 때문에 설치 시간을 단축합니다.

응용 프로그램:

• 데이터 센터: 고밀도 섬유 패치에 최적화되어 QSFP + 및 SFP + 포트와 같은 고속 장비 사이의 빠르고 효율적인 연결을 가능하게합니다.
• 광섬유 가 건물 에: 건물과 건물의 연결을 위한 섬유 배포를 지원합니다.
• 내부 장비 연결: 네트워크 장비의 내부 연결을 위해 광 장치 내에서 사용됩니다.

명명 규칙 및 주문 확인 정보:

시온 커뮤니케이션의 뜨거운 MPO-LC 직렬 배열 케이블

• 7236037 ZCM11A12HIAX: : 8F MPO SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블

• 7236038 ZCM11A22HIAX: : 12F MPO SM 광섬유 MPO-LC 2.0mm 직선 배낭 케이블

• 7236039 ZCM11A52HIAX: : 24F MPO SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배낭 케이블

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블

• 7236046 ZCM21A12HIAX: : 8F MTP SM 광섬유 MPO-LC 2.0mm 직렬 배열 케이블

• 7236047 ZCM21A22HIAX: : 12F MTP SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블

• 7236048 ZCM21A52HIAX: : 24F MTP SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배낭 케이블

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배낭 케이블

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블

커넥터 파이버 채널

세 가지 연결 방법 은 올바른 MTP/MPO 극성 을 유지 하는 데 도움 이 된다

MPO 12 x LC 단순 구조 1형

MPO 6 x LC 듀플렉스 구조-형 2형 A

MPO 6 x LC 듀플렉스 구조-형-2형 B

MPO의 극성 (MPO의 극성) 6 x Uniboot LC 구조 - 타입 3

자료에 대한 상세한 정보

포장

이 편리하고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본으로 표시되고 표시되었습니다.

표준 포장의 크기: 34*22*15cm; 44*34*24cm ; 54*39*34cm. 어떤 포장이 사용되느냐는 상품 Qty에 따라 달라집니다.

패키지는 사용자 정의 할 수 있습니다.

OEM/ODM 서비스

• 케이블 색상, 인쇄 단어, 케이블 자켓의 재료, 커넥터의 색상
• OEM 라벨, 식별 링, 케이블 라벨,상자, 선적 표시
• 다른 품질 수준.
