홈 > 제품 소개> MPO MTP> 24 파이버 MTP 40G/100G 네트워크에 높은 반환 손실을 가진 단일 모드 광섬유 루프백 모듈

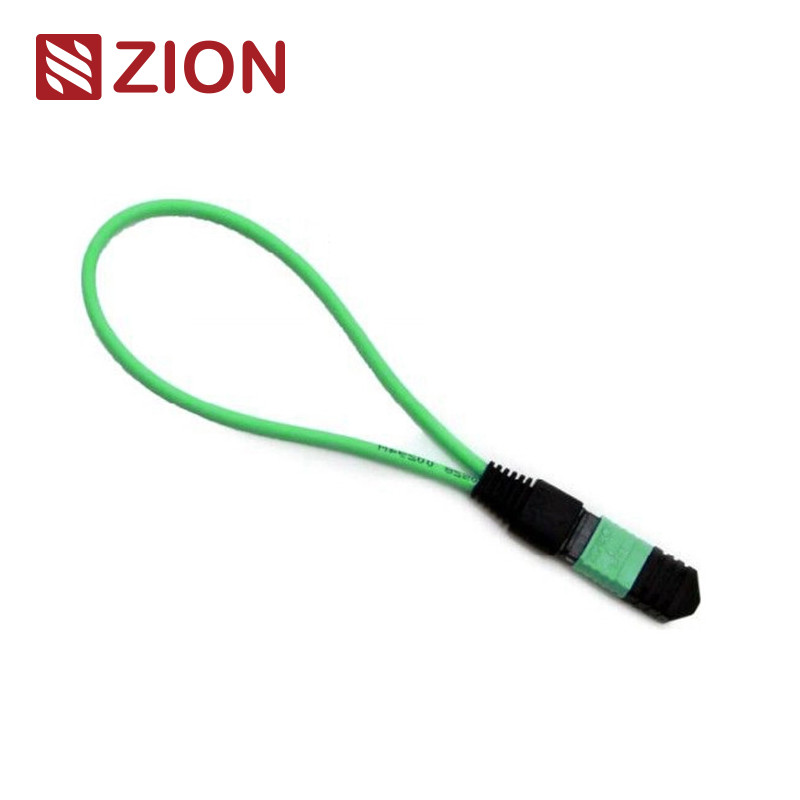

24 파이버 MTP 40G/100G 네트워크에 높은 반환 손실을 가진 단일 모드 광섬유 루프백 모듈

24 Fibers MTP Singlemode Fiber Optic Loopback Module with High Return Loss for 40G/100G Networks
24 Fibers MTP Singlemode Fiber Optic Loopback Module with High Return Loss for 40G/100G Networks
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50PCS
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
섬유 직경: 9/125 um 삽입 손실: SM(G657A1)
반사 손실: SM>50dB 인서트-풀 테스트: 600회 이상, IL＜0.5dB
작동 온도(℃): -40℃~ +80℃
강조하다:

24 섬유 MTP 루프백 케이블

,

단일모드 광섬유 루프백

,

고반사 손실 MTP 루프백 모듈

제품 설명

24 코어 MTP 단일 모드 광섬유 루프백 모듈/케이블
24 파이버 MTP 40G/100G 네트워크에 높은 반환 손실을 가진 단일 모드 광섬유 루프백 모듈 0
Zion 제품 정보
Zion 코드: ZCM2141HXA1
설명: 24F MTP SM 광섬유 루프백 모듈/케이블
MTP 루프백은 동일한 커넥터 내에서 섬유의 양쪽 끝이 종단 처리되어 루프된 광 경로를 생성하는 MTP 커넥터를 포함합니다. 이 구성은 특히 40/100G 네트워크 통신에서 장치 시작 용량 및 수신 감도의 테스트를 가능하게 합니다. 신호를 소스로 반환함으로써 다양한 네트워크 현상을 식별하고 광섬유 네트워크 내의 개별 구성 요소 또는 인터페이스의 효과적인 테스트 및 평가를 용이하게 합니다.
다양한 테스트 포트 요구 사항에 적응하기 위해 여러 섬유 구성을 갖춘 8코어, 12코어 및 24코어 MTP 커넥터를 수용하는 다양한 구성으로 제공됩니다. 24F MTP 광섬유 루프백 모듈은 특히 MTP 인터페이스 - 100GBASESR10 CXP/CFP 장치를 특징으로 하는 트랜시버의 검증 및 테스트를 허용합니다.
MTP 루프백 모듈은 송신 및 수신 기능을 테스트하기 위해 루프된 신호를 제공합니다. 이는 특히 병렬 광학 40G 및 100G 네트워크에서 테스트 환경 내에서 널리 사용됩니다. 루프백은 MTP 트랜시버 인터페이스의 트랜시버(TX) 및 수신기(RX) 위치를 연결하도록 설계되었습니다. 이러한 모듈은 MTP 트렁크 및 패치 리드를 연결하여 광 네트워크 세그먼트의 IL 테스트를 용이하게 하고 가속화합니다.
커넥터 산업 표준
MTP 단일 모드 참조: EIA/TIA-604-5
MTP 단일 모드 하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검정색 부츠 (초저손실 MTP)
규정 준수 표준:
  • IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수
  • TIA-568-C에 따른 구조화된 케이블링
  • 10G 파이버 채널 준수
  • 40G 및 100G IEEE 802.3
24 파이버 MTP 40G/100G 네트워크에 높은 반환 손실을 가진 단일 모드 광섬유 루프백 모듈 1
광학 사양
섬유 유형: 단일 모드
섬유 직경: 9/125um
삽입 손실: SM(G657A1)＜1.0dB
반사 손실: SM＞50dB
삽입-당김 테스트: 600회 이상, IL＜0.5dB
작동 온도: -40℃~ +80℃
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 보내 동일한 장치로 다시 루프하여 적절한 기능을 확인하거나 결함이 있는 네트워크 노드를 문제 해결하는 것을 포함합니다. 광섬유 응용 분야의 경우 광 루프백은 장치의 작동 신뢰성을 검증합니다. 데이터 전송을 위해 광섬유 루프백 케이블 또는 모듈을 사용하면 장치에서 방출된 신호가 동일한 구성 요소의 송신(Tx) 포트에서 수신(Rx) 포트로 루프됩니다.
응용 분야
광섬유 루프백 테스트는 일반적으로 광섬유 트랜시버를 확인하는 데 사용됩니다. 트랜시버는 빛 신호를 수신하고 전송하기 위한 별도의 포트를 가지고 있으므로 이러한 포트를 테스트하여 지속적인 작동을 보장하는 것이 필수적입니다. 루프백 테스트는 트랜시버 유지 관리에 가장 편리한 방법을 제공합니다. 테스트 프로세스는 송신기 포트에서 레이저 신호를 수신기 포트로 다시 라우팅한 다음 전송된 패턴과 수신된 패턴을 비교하여 동일하고 오류가 없는지 확인합니다.
  • 40G 또는 100G MPO/MTP 인터페이스 트랜시버와 함께 배치
  • 광섬유 네트워크 장비의 전송 능력 및 수신기 감도 테스트에 사용
24 파이버 MTP 40G/100G 네트워크에 높은 반환 손실을 가진 단일 모드 광섬유 루프백 모듈 2
Zion Communication의 인기 MPO/MTP 광섬유 루프백 제품
  • 7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈/케이블
  • 7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈/케이블
  • 7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈/케이블
  • 7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈/케이블
  • 7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈/케이블
  • 7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈/케이블
  • 7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈/케이블
  • 7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈/케이블
  • 723602: ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈/케이블
  • 7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈/케이블
  • 7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈/케이블
  • 7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈/케이블
  • 7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈/케이블
  • 7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈/케이블
  • 7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈/케이블
  • 7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈/케이블
  • 7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈/케이블
  • 7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈/케이블
포장
이러한 광섬유 케이블은 OMC 라벨링을 기본으로 하여 취급하기 쉽고 잘 보호되는 포장으로 포장됩니다. 표준 상자 크기에는 34*22*15cm, 44*34*24cm 및 54*39*34cm가 포함됩니다. 사용되는 특정 상자는 상품의 수량에 따라 다릅니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
24 파이버 MTP 40G/100G 네트워크에 높은 반환 손실을 가진 단일 모드 광섬유 루프백 모듈 3
OEM/ODM 서비스
맞춤화 옵션은 다음과 같습니다.
  • 케이블 색상, 인쇄 텍스트, 케이블 자켓 재질
  • 커넥터 색상 옵션
  • OEM 라벨링, 식별 링, 케이블 라벨
  • 맞춤형 상자 및 배송 마크
  • 다양한 품질 수준 사용 가능

태그:

MPO는 전보를 칩니다,

MPO 섬유,

mtp 케이블
