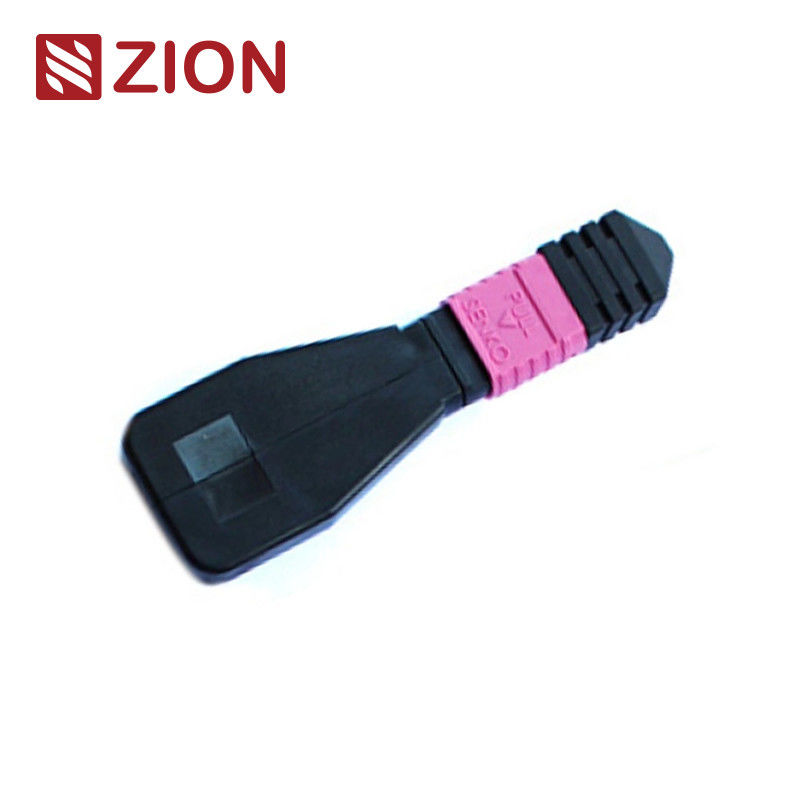

24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용)

24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing
24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50PCS
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
섬유 직경: 50/125um, 62.5/125um 삽입 손실: MM
반사 손실: MM>25dB 인서트-풀 테스트: 500회, IL＜0.5dB
작동 온도(℃): -40℃~ +80℃
강조하다:

24 파이버 MPO 루프백 모듈

,

OM4 광섬유 루프백 케이블

,

40/100G 네트워크 테스트 MPO 루프백 어셈블리

제품 설명

24 코어 MPO OM4 광섬유 루프백 모듈 / 케이블
40G/100G 데이터 센터 환경에서 네트워크 장비의 테스트 및 검증을 위해 설계된 고성능 MPO OM4 광섬유 루프백 모듈.
24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 0
제품 식별
Zion 코드: ZCM1117HXA1
Zion 설명: 8F MPO OM4 광섬유 루프백 모듈 / 케이블
제품 개요
MPO 루프백은 LOOPBACK 구성에서 MPO 백 링 점핑 라인을 포함하며, 광섬유의 양쪽 끝을 MPO 커넥터에 연결하여 동일한 커넥터 내에서 완전한 광 경로를 생성합니다. 이를 통해 특히 40/100G 네트워크 통신에서 장치 시작 용량 및 수신 감도에 대한 포괄적인 테스트가 가능합니다.
신호를 소스로 반환함으로써 이러한 루프백은 다양한 네트워크 현상을 효과적으로 찾아내고 광섬유 네트워크 내의 개별 구성 요소 또는 인터페이스에 대한 신뢰할 수 있는 테스트 및 평가를 제공합니다.
구성 옵션
8코어, 12코어 및 24코어 MPO 커넥터를 수용하기 위해 여러 광섬유 회로 구성으로 제공되며, 특정 테스트 포트 요구 사항에 맞게 다양한 광섬유 구성을 제공합니다.
  • 8F MPO 광섬유 루프백 모듈: MPO 인터페이스가 있는 트랜시버 테스트 및 검증 - 40GBASE-SR4/CSR4 QSFP+ 장치
  • 12F MPO 광섬유 루프백 모듈: MPO 인터페이스가 있는 트랜시버 테스트 및 검증 - 40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치
  • 24F MPO 광섬유 루프백 모듈: MPO 인터페이스가 있는 트랜시버 테스트 및 검증 - 100GBASE-SR10 CXP/CFP 장치
테스트 응용 분야
MPO 루프백 모듈은 송신 및 수신 기능을 모두 테스트하기 위해 루프된 신호를 제공합니다. 특히 병렬 광학 40G 및 100G 네트워크에서 테스트 환경에서 널리 사용됩니다.
루프백은 MPO 트랜시버 인터페이스의 트랜시버(TX) 및 수신기(RX) 위치를 연결하도록 특별히 설계되었습니다. MPO 트렁크 및 패치 리드를 연결하여 광 네트워크 세그먼트의 삽입 손실(IL) 테스트를 용이하게 하고 가속화합니다.
커넥터 표준
MPO 싱글모드
참조: IEC 61754-7
하우징 세부 정보:
  • SM APC: 녹색 커넥터 + 검정색 부츠 (표준 손실 MPO)
  • SM APC: 노란색 커넥터 + 검정색 부츠 (초저 손실 MPO)
MPO 멀티모드
참조: IEC 61754-7
하우징 세부 정보:
  • OM1 & OM2 PC: 베이지색 커넥터 + 검정색 부츠 (표준 손실 MPO)
  • OM3 & OM4 PC: 아쿠아 커넥터 + 검정색 부츠 (표준 및 초저 손실 MPO)
  • OM3 & OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠 (표준 손실 MPO)
TIA-568-C에 따른 구조화된 케이블링에 대해 IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5)를 준수합니다.
10G 파이버 채널 준수
40G 및 100G IEEE 802.3 준수
재료 세부 정보
24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 1
광학 사양
매개변수 사양
광섬유 유형 멀티모드
광섬유 직경 50/125um, 62.5/125um
삽입 손실 MM < 1.0dB
반사 손실 MM > 25dB
삽입-인출 테스트 500회, IL < 0.5dB
작동 온도 -40℃ ~ +80℃
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 보내 동일한 장치로 다시 루프하여 적절한 기능을 확인하거나 결함이 있는 네트워크 노드를 문제 해결하는 것을 포함합니다.
광섬유 루프백 테스트의 경우, 광학 루프백은 장치의 작동 신뢰성을 확인합니다. 데이터 전송을 위해 광섬유 루프백 케이블 또는 모듈을 사용하면 장치에서 방출된 신호가 활성 구성 요소의 송신(Tx) 끝에서 동일한 구성 요소의 수신(Rx) 끝으로 루프됩니다.
응용 분야
12F MPO-LC/SC/FC/ST 스트레이트 하네스 케이블은 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 응용 분야를 위해 설계되었습니다. 10/40/100G 고밀도 데이터 센터 요구 사항에 최적화되었습니다.
모든 OMC MPO 커넥터는 Senko/Nissin/Sumitomo에서 공급됩니다. MPO 광섬유 패치 케이블은 세 가지 주요 영역에서 사용되는 고밀도 케이블 어셈블리입니다.
  • 고밀도 환경의 데이터 센터 응용 분야
  • 건물 내 광섬유 설치
  • 광섬유 장비 내의 내부 커넥터 응용 분야
24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 2
명명 규칙 및 주문 확인
24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 3
커넥터 및 광섬유 채널
24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 4
극성(채널 정렬)
24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 5
트랜시버 선택 가이드
특정 트랜시버에 대한 루프백을 선택할 때는 커넥터 유형, 연마 유형 및 케이블 유형 호환성을 고려하십시오. 다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다.
24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 6 24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 7
이 가이드는 가장 일반적으로 사용되는 광섬유 트랜시버에 대한 특정 광섬유 루프백 선택 사항을 다룹니다. 언급되지 않은 다른 트랜시버 모듈의 경우 인터페이스 유형, 물리적 접촉 요구 사항 및 케이블 유형 사양을 검토하여 선택할 수 있습니다.
Zion Communication Hot MPO 광섬유 루프백 제품
7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈 / 케이블
7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈/케이블
7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈 / 케이블
7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈 / 케이블
7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈 / 케이블
7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈 / 케이블
7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈 / 케이블
7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈 / 케이블
7236021 ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈 / 케이블
7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈 / 케이블
7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈 / 케이블
7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈 / 케이블
7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈 / 케이블
7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈 / 케이블
7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈 / 케이블
7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈 / 케이블
7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈 / 케이블
7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈 / 케이블
포장
이 광섬유 케이블은 OMC에서 표준으로 라벨이 부착되고 표시된 쉽게 취급할 수 있고 잘 보호된 용기에 포장됩니다.
표준 상자 크기:
  • 34 × 22 × 15 cm
  • 44 × 34 × 24 cm
  • 54 × 39 × 34 cm
상자 선택은 주문 수량에 따라 다릅니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 8
OEM/ODM 서비스
다음과 같은 맞춤화 옵션을 사용할 수 있습니다.
  • 케이블 색상, 인쇄 텍스트, 케이블 자켓 재질, 커넥터 색상
  • OEM 라벨, 식별 링, 케이블 라벨, 상자, 배송 마크
  • 특정 요구 사항을 충족하기 위한 다양한 품질 수준
24 코어 MPO OM4 광섬유 루프백 모듈 (40/100G 네트워크 테스트용) 9
