고밀도 데이터 센터용 24 코어 OM4 LSZH MTP 트렁크 케이블 맞춤형 미터

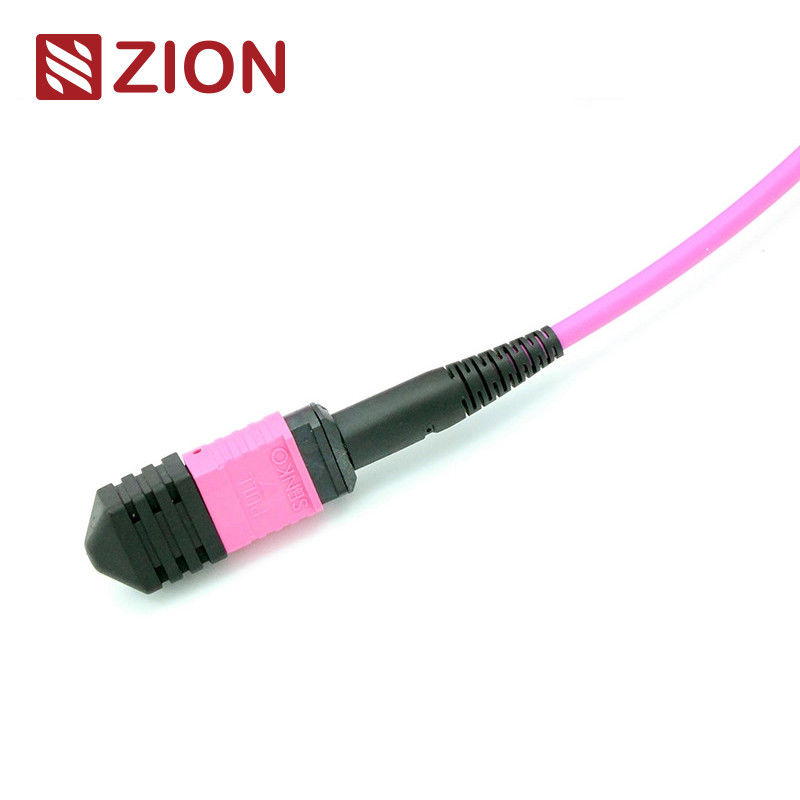

24 Fibers OM4 LSZH MTP Trunk Cable Custom Meters for High-Density Data Centers
24 Fibers OM4 LSZH MTP Trunk Cable Custom Meters for High-Density Data Centers
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50PCS
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
내구성: <0.3dB 일반 변경, 200회 결합 상호 교환 성: 0.2dB 이하
인장강도: >70N 플러그인 시간: >600
작동 온도(℃): -40 ~ + 85°C
강조하다:

24 섬유 MTP 트렁크 케이블

,

OM4 MTP 패치 코드

,

LSZH MTP 광섬유 케이블

제품 설명

24 코어 MTP 암-MTP 암 OM4 3.0mm LSZH MTP 트렁크 케이블
Zion 코드: ZCM2158HMA1X
Zion 설명: MTP 암-MTP 암 OM4 3.0mm LSZH 24 코어 MTP 트렁크 케이블 맞춤형 미터
고밀도 데이터 센터용 24 코어 OM4 LSZH MTP 트렁크 케이블 맞춤형 미터 0
MTP 커넥터는 고밀도 광섬유 애플리케이션을 위해 설계된 다중 섬유 푸시온 커넥터입니다. 이 고밀도 사전 연결 시스템은 주로 데이터 센터 환경, 건물까지의 광섬유 애플리케이션, 40G, 100G 및 QSFP+ 장치와 같은 광 트랜시버 장비 내의 내부 연결에 사용됩니다.
MTP 커넥터 유형은 IEC 61754-7 규정에 따라 코어 수(어레이 수), 성별(수/암) 및 극성(PC 또는 APC)으로 구분됩니다.
제품 개요
이 MTP-MTP 3.0mm LSZH 광섬유 패치 코드는 양쪽 끝에 MTP 커넥터로 종단되어 MTP 모듈을 영구적인 링크로 함께 연결하도록 설계되었습니다. 12, 24, 48, 60, 72, 96 및 144개의 코어를 사용할 수 있으며, 이 케이블은 최대 10/40/100Gbps 데이터 센터 솔루션을 지원합니다.
주요 응용 분야
  • 카세트, 패널 또는 견고한 MTP 팬아웃 상호 연결
  • 데이터 센터에서 고밀도 백본 케이블링의 신속한 배포
  • 유연성과 편의성이 필요한 높은 섬유 수 환경
  • 40G QSFP+ SR4, 40G QSFP+ CSR4 및 100G QSFP28 SR4 광학 장치 직접 연결
산업 표준
MTP 싱글모드
참조: EIA/TIA-604-5
SM APC: 녹색 커넥터 + 검정색 부츠(표준 손실 MTP)
SM APC: 노란색 커넥터 + 검정색 부츠(초저 손실 MTP)
MTP 멀티모드
참조: EIA/TIA-604-5
OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠
OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠
규정 준수 표준
  • IEC 표준 IEC-61754-7; IEC61755 준수
  • Telcordia GR-1435-CORE, JIS C5982 준수
  • TIA-604-5(FOCIS5) 준수
  • TIA-568-C에 따른 구조화된 케이블링
  • 10G 파이버 채널 준수
  • 40G 및 100G IEEE 802.3 준수
광학 사양
삽입 손실
유형 표준 손실 초저 손실
싱글모드(APC 8도 연마) ≤0.75dB(최대), ≤0.50dB(일반) ≤0.35dB(최대), ≤0.20dB(일반)
멀티모드(PC 플랫 연마) ≤0.6dB(최대), ≤0.50dB(일반) ≤0.35dB(최대), ≤0.20dB(일반)
반사 손실
유형 값
싱글모드(APC 8도 연마) ≥60dB
멀티모드(PC 플랫 연마) ≥25dB
성능 특성
  • 내구성: <0.3dB 일반 변화(200회 결합)
  • 상호 교환성: ≤0.2dB
  • 삽입-당김 테스트: 500회, IL < 0.5dB
  • 인장 강도: >70N
  • 플러그인 횟수: >600
  • 작동 온도: -40°C ~ +85°C
제품 특징
  • 낮은 삽입 손실, 높은 반사 손실
  • 4, 8, 12 및 24개의 섬유 종단이 있는 MT 기반 다중 섬유 커넥터
  • 섬유 대량 종단을 위한 경제적인 솔루션
  • 저손실 및 표준 손실 SM 및 MM 애플리케이션용으로 설계됨
  • 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션
  • 섬유 유형 및 연마 유형 식별을 위한 색상 코딩 하우징
  • 우수한 반복성 및 교환성
주요 응용 분야
  • 고밀도 데이터 센터 환경
  • 건물까지의 광섬유 설치
  • 광섬유 장비 내의 내부 연결
고밀도 데이터 센터용 24 코어 OM4 LSZH MTP 트렁크 케이블 맞춤형 미터 1
Senko MTP용 푸시 풀 탭
고밀도 데이터 센터용 24 코어 OM4 LSZH MTP 트렁크 케이블 맞춤형 미터 2
MTP-MTP 24F 트렁크 케이블 사양
고밀도 데이터 센터용 24 코어 OM4 LSZH MTP 트렁크 케이블 맞춤형 미터 3
길이 허용 오차
총 길이(L) 미터 길이 허용 오차(cm)
0 < L < 1 +5/-0
1 < L < 10 +10/-0
10 < L < 40 +15/-0
40 < L +0.5% x L/-0
극성 솔루션
세 가지 연결 방법은 안정적인 광학 성능을 위해 적절한 MTP/MTP 극성을 유지하는 데 도움이 됩니다.
고밀도 데이터 센터용 24 코어 OM4 LSZH MTP 트렁크 케이블 맞춤형 미터 4
Base-24 극성 솔루션
24 코어 MTP/MTP 케이블은 동일한 공간에서 12 코어 케이블링의 밀도를 두 배로 늘려 100G 네트워크로의 마이그레이션을 용이하게 합니다. 이렇게 하면 섬유 수가 줄어들고 케이블 경로가 최소화되며 공기 흐름이 개선됩니다. OMC는 간소화된 연결을 위해 Type A(키업에서 키다운) MTP/MTP 케이블과 Type A 및 Type AF 카세트를 권장합니다.
고밀도 데이터 센터용 24 코어 OM4 LSZH MTP 트렁크 케이블 맞춤형 미터 5
관련 제품
  • ZCM1122HIA1: MPO 암-MPO 암 SM 3.0mm LSZH 12 코어
  • ZCM1152HIA1: MPO 암-MPO 암 SM 3.0mm LSZH 24 코어
  • ZCM1127HLA1: MPO 암-MPO 암 OM3 3.0mm LSZH 12 코어
  • ZCM1157HLA1: MPO 암-MPO 암 OM3 3.0mm LSZH 24 코어
  • ZCM1128HMA1: MPO 암-MPO 암 OM4 3.0mm LSZH 12 코어
  • ZCM1158HMA1: MPO 암-MPO 암 OM4 3.0mm LSZH 24 코어
  • ZCM2122HIA1: MTP 암-MTP 암 SM 3.0mm LSZH 12 코어
  • ZCM2152HIA1: MTP 암-MTP 암 SM 3.0mm LSZH 24 코어
  • ZCM2127HLA1: MTP 암-MTP 암 OM3 3.0mm LSZH 12 코어
  • ZCM2157HLA1: MTP 암-MTP 암 OM3 3.0mm LSZH 24 코어
  • ZCM2128HMA1: MTP 암-MTP 암 OM4 3.0mm LSZH 12 코어
  • ZCM2158HMA1: MTP 암-MTP 암 OM4 3.0mm LSZH 24 코어
포장
당사의 광섬유 케이블은 표준으로 OMC 라벨이 부착된 보호용 상자에 포장됩니다. 사용 가능한 상자 크기는 34×22×15cm, 44×34×24cm, 54×39×34cm이며, 주문 수량에 따라 선택됩니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
고밀도 데이터 센터용 24 코어 OM4 LSZH MTP 트렁크 케이블 맞춤형 미터 6
OEM/ODM 서비스
  • 맞춤형 케이블 색상, 인쇄 및 재킷 재료
  • OEM 라벨링, 식별 링 및 케이블 라벨
  • 맞춤형 상자 디자인 및 배송 마크
  • 다양한 품질 수준 사용 가능
고밀도 데이터 센터용 24 코어 OM4 LSZH MTP 트렁크 케이블 맞춤형 미터 7
