시온 코드 와 설명
시온 코드: ZCM2158HMA1X

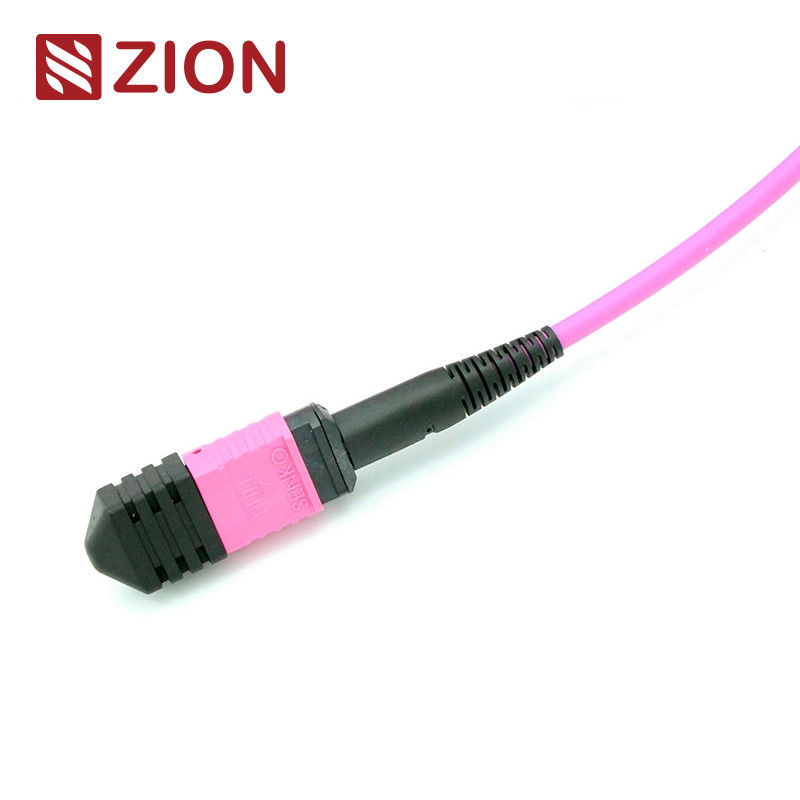

시온 설명: MTP 여성에서 MTP 여성 OM4 3.0mm LSZH 24 섬유 MTP 트렁크 케이블 사용자 정의 미터
MTP 커넥터 (MTP Connector) 는 광섬유 커넥터의 일종이다. MTP (Multi-Fiber Push On) 는 멀티 코어 광섬유 커넥터의 일종이다.MTP 고밀도 섬유 전 연결 시스템은 현재 주로 데이터 센터의 고밀도 환경에서 사용됩니다., 건물에 광섬유의 적용, 광 송수신장치 내부의 내부 연결 애플리케이션, 광 장치, 40G, 100G, QSFP +.
MTP 커넥터 유형은 IEC 61754-7 규정에 따라 구분됩니다: 핵심 번호 (열 번호), 남성 머리 (남성, 여성), 극성 (PC 또는 APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. MTP Fiber Patch Cord 케이블은 양쪽 끝에서 MTP 커넥터로 종료됩니다. MTP Fiber Patch Cord는 MTP 모듈을 영구 연결로 연결합니다.섬유 패치 코드는 12개의, 24, 48,607296,144fibers. 최대 10/40/100Gbps 데이터 센터 솔루션을 지원합니다. 일반적으로 카세트, 패널 또는 견고한 MTP 팬 아웃을 상호 연결하는 데 채택됩니다.그리고 데이터센터 및 다른 고섬유 환경에서의 고밀도 백본 케이블의 빠른 배포를 촉진하기 위해게다가, MTP는 또한 많은 유연성과 편의성을 제공 한 번 당신은 패치 패널에서 커넥터 스타일을 변경해야합니다. 대신 케이블 트렁크에 커넥터를 변경,단지 패치 패널의 크로스 커넥트 측면에 새로운 커넥터 스타일의 새로운 카세트를 설치.
12F MTP-MTP Fiber Patch Cord는 40G QSFP+ SR4, 40G QSFP+ CSR4 및 100G QSFP28 SR4 광학 직접 연결 및 고밀도 데이터 센터를 위해 설계되었습니다.
커넥터 산업 표준
MTP 단일 모드참고:EIA/TIA-604-5
MTP 단일 모드주거실 세부사항:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MTP)
MTP 멀티모드참고:EIA/TIA-604-5
MTP 멀티모드주거실 세부사항:OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MTP)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 따라 적합합니다.
- 10G 섬유 채널 컴플라이언스
- 40G와 100G IEEE 802.3
광학적 사양
삽입 손실 (MTP) (IEC 61300-3-34)싱글 모드 (APC)8도 닦은):표준 손실:≤0.75dB (최대), ≤0.50dB (전통); 초저하 손실:≤0.35dB (최대), ≤0.20dB (보통)
삽입 손실 (MTP) (IEC 61300-3-34)멀티모드 (PC)평평한 롤링):표준 손실:≤0.6dB (최대), ≤0.50 (유례적):≤0.35dB (최대), ≤0.20dB (보통)
삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6)단일 모드 (APC 8도 롤링):≤0.3dB
삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6)멀티모드 (PC 평면 롤링):≤0.3dB
수익 손실 (MTP)싱글 모드 (APC)8도 닦은):≥60dB(8도 닦은)
수익 손실 (MTP)멀티모드 (PC)평평한 롤링):≥25dB
수익 손실 (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
수익 손실 (LC/SC/FC/ST):≥35dB
내구성:<0.3dB 전형적인 변화 (200 번의 결합)
교환 가능성: ≤0.2dB
삽입 당기 테스트: 500배, IL<0.5dB
팽창 강도:> 70N
플러그인 시간:>600
작동 온도싱글 모드 (APC):-40°C ~ +85°C
특징
- 낮은 삽입 손실, 높은 수익 손실
- MT 기반의 멀티 파이버 커넥터, 4,8,12 및 24 섬유 연결 장치 종착 및 조립 장치
- 섬유의 대량 제거를 위한 경제적인 해결책
- 저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
- 험한 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
- 섬유 유형, 롤러 타입 및/또는 커넥터 등급을 구분할 수 있는 색상 코딩 하우징
- 반복성과 교환성이 좋습니다.
적용
OMC의 모든 MTP 커넥터는 Senko/Nissin/Sumitomo의 제품이다. MTP 패치 코드는 일반적으로 세 가지 분야에서 사용되는 고밀도 케이블 집합의 한 종류이다.
- 고밀도 환경의 데이터 센터 응용 프로그램
- 건물의 광섬유
- 섬유 장비의 내부 커넥터 응용.
더 큰 대역폭에 대한 증가한 수요를 충족시키기 위해, 24 광선 MTP / MTP 케이블은 100G 네트워크로 마이그레이션을 촉진하기 위해 도입됩니다.12자선 케이블의 밀도를 두 배로 늘립니다., 이는 섬유 섬유의 수를 줄이고, 케이블 경로를 줄이고, 공기 흐름을 향상시킬 수 있습니다. 그러나, MTP/MTP 케이블의 극성 유지는 더 복잡합니다.OMC는 MTP/MTP 케이블 A형 (키-업-키-다운) 을 권장합니다.. 우리의 타입 A와 타입 AF 캐세트, 더 이상 A-to-A 패치 케이블의 필요. 연결 방법은 다음 그림에서 설명됩니다
이 편리하고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본으로 표시되고 표시되었습니다.
표준 포장의 크기: 34*22*15cm; 44*34*24cm ; 54*39*34cm. 어떤 포장이 사용되느냐는 상품 Qty에 따라 달라집니다.
패키지는 사용자 정의 할 수 있습니다.
