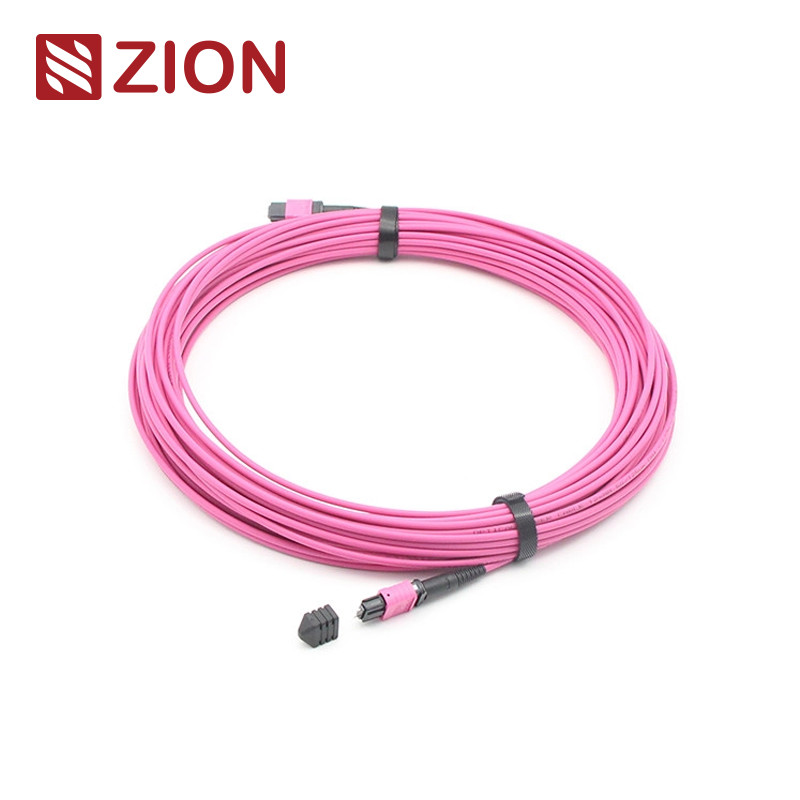

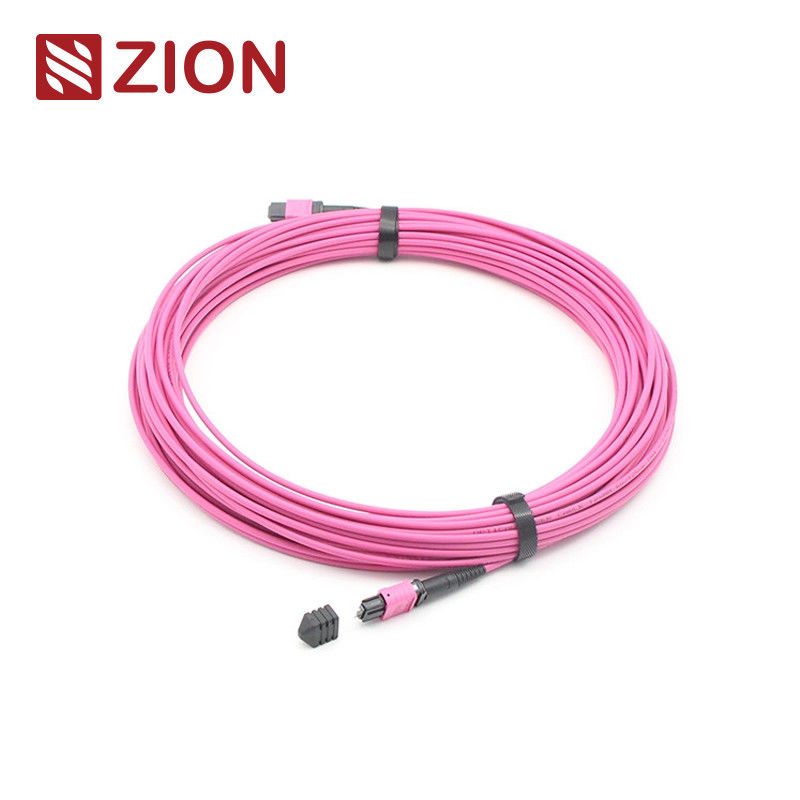

12 코어 MTP 암-암 OM4 3.0mm LSZH 패치 코드
Zion 코드: ZCM2128HMA1X
설명: MTP 암-암 OM4 3.0mm LSZH 12 코어 MTP 패치 코드 맞춤형 미터
MTP 커넥터는 까다로운 환경에서 효율적인 광 연결을 위해 설계된 고밀도 다중 섬유 커넥터입니다. 특수 MPO(Multi-Fiber Push On) 커넥터로서, 40G, 100G 및 QSFP+ 기술을 지원하는 광 트랜시버 장비 내의 데이터 센터, 건물 내 광섬유 응용 분야 및 내부 연결에서 신속한 배포를 가능하게 합니다.
제품 개요
이 MTP-MTP 3.0mm LSZH 광섬유 패치 코드는 양쪽 끝에 MTP 커넥터를 특징으로 하며, MTP 모듈을 영구 링크로 연결하도록 설계되었습니다. 12, 24, 48, 60, 72, 96 및 144 코어를 포함한 다양한 코어 수로 제공되는 이 패치 코드는 데이터 센터 솔루션에 대해 최대 10/40/100Gbps의 속도를 지원합니다.
12 코어 MTP-MTP 광섬유 패치 코드는 고밀도 데이터 센터 환경에서 40G QSFP+ SR4, 40G QSFP+ CSR4 및 100G QSFP28 SR4 광학 장치 직접 연결을 위해 특별히 설계되었습니다.
산업 표준
MPO 싱글모드
참조: EIA/TIA-604-5
하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검정색 부츠 (초저 손실 MTP)
MPO 멀티모드
참조: EIA/TIA-604-5
하우징 세부 정보:
OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠 (표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠 (표준 및 초저 손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠 (표준 손실 MTP)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수 TIA-568-C에 따른 구조화된 케이블링
- 10G 파이버 채널 준수
- 40G 및 100G IEEE 802.3
광학 사양
삽입 손실(MPO)(IEC 61300-3-34) 싱글모드(APC 8도 연마):
표준 손실: ≤0.75dB(최대), ≤0.50dB(일반)
초저 손실: ≤0.35dB(최대), ≤0.20dB(일반)
삽입 손실(MPO)(IEC 61300-3-34) 멀티모드(PC 플랫 연마):
표준 손실: ≤0.6dB(최대), ≤0.50(일반)
초저 손실: ≤0.35dB(최대), ≤0.20dB(일반)
반사 손실(MPO) 싱글모드(APC 8도 연마):
≥60dB(8도 연마)
반사 손실(MPO) 멀티모드(PC 플랫 연마):
≥25dB
성능 특성:
내구성: <0.3dB 일반 변화(200회 결합)
상호 교환성: ≤0.2dB
삽입-당김 테스트: 500회, IL＜0.5dB
인장 강도: >70N
플러그인 횟수: >600
작동 온도 싱글모드(APC): -40°C ~ +85°C
주요 특징
- 낮은 삽입 손실, 높은 반사 손실
- MT 기반 다중 섬유 커넥터, 4, 8, 12 및 24 코어 커넥터 종단 및 어셈블리
- 섬유 대량 종단을 위한 경제적인 솔루션
- 저손실 및 표준 손실 SM 및 MM 응용 분야용으로 설계
- 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션 제공
- 섬유 유형, 연마 유형 및/또는 커넥터 등급을 구별하기 위해 색상으로 구분된 하우징 제공
- 반복성 및 교환성 우수
응용 분야
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 응용 분야용으로 설계된 12F MPO-LC/SC/FC/ST 스트레이트 하네스 케이블. 10/40/100G 고밀도 데이터 센터 환경에 최적화되었습니다.
- 고밀도 환경의 데이터 센터 응용 분야
- 건물 설치에 대한 섬유
- 광섬유 장비의 내부 커넥터 응용 분야
길이 허용 오차 사양
| 전체 길이(L)(m) |
길이 허용 오차(cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
포장 정보
이 광섬유 케이블은 OMC 기본 라벨링 및 마킹으로 쉽게 취급하고 잘 보호되는 포장을 특징으로 합니다. 표준 상자 크기는 34*22*15cm, 44*34*24cm, 54*39*34cm이며, 수량 요구 사항에 따라 선택합니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
OEM/ODM 서비스
- 케이블 색상, 인쇄 단어, 케이블 재킷 재질, 커넥터 색상
- OEM 라벨, 식별 링, 케이블 라벨, 상자, 배송 마크
- 다양한 품질 수준 사용 가능
