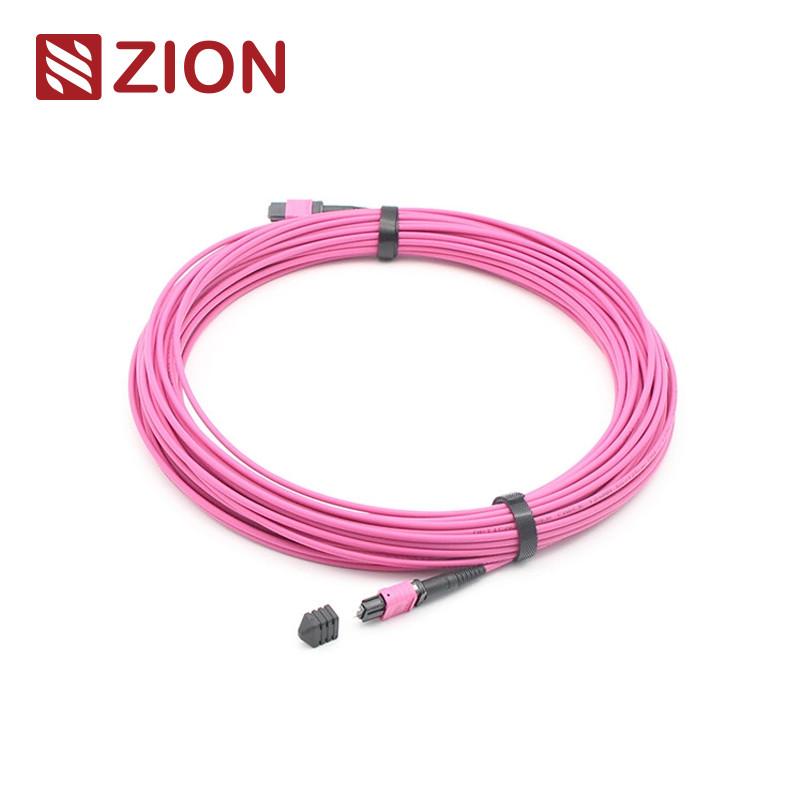

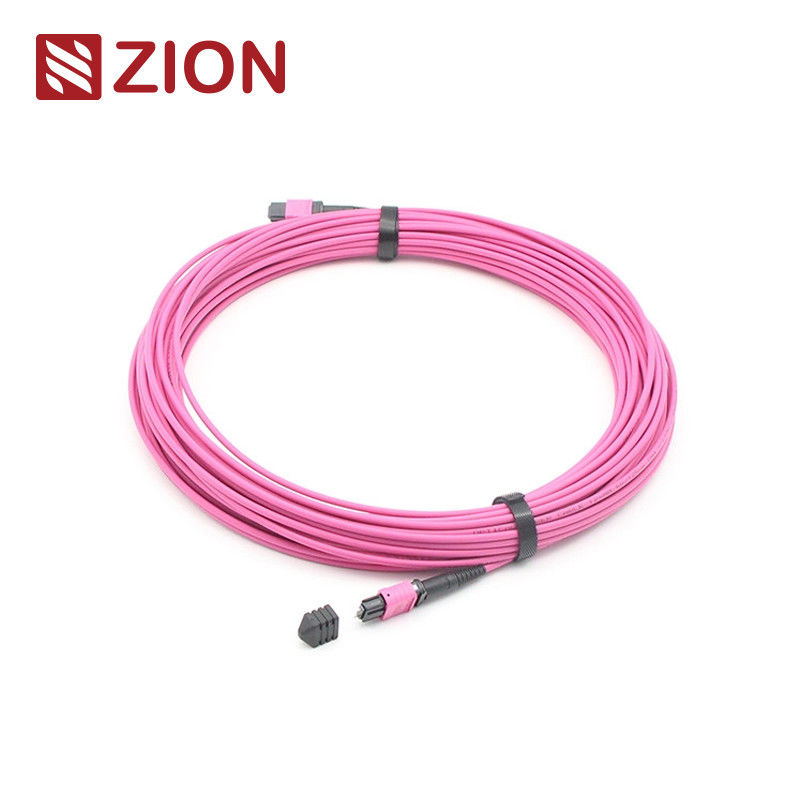

MTP 여성에서 MTP 여성 OM4 3.0mm LSZH 12 섬유 MTP 패치 코드 사용자 지정 미터
시온 코드 와 설명
시온 코드: ZCM2128HMA1X
시온 설명: MTP 여성에서 MTP 여성 OM4 3.0mm LSZH 12 섬유 MTP 패치 코드 사용자 정의 미터
MPO 커넥터 (MPO Connector) 는 광섬유 커넥터의 일종이다. MPO (Multi-Fiber Push On) 는 다핵 광섬유 커넥터 유형이다.MPO 고밀도 섬유 전 연결 시스템은 현재 주로 데이터 센터의 고밀도 환경에서 사용됩니다., 건물에 광섬유의 적용, 광 송수신장치 내부의 내부 연결 애플리케이션, 광 장치, 40G, 100G, QSFP +.
MTP 커넥터 유형은 IEC 61754-7 규정에 따라 구분됩니다: 핵심 번호 (열 번호), 남성 머리 (남성, 여성), 극성 (PC 또는 APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. MTP Fiber Patch Cord 케이블은 양쪽 끝에서 MTP 커넥터로 종료됩니다. MTP Fiber Patch Cord는 MTP 모듈을 영구 연결로 연결합니다.섬유 패치 코드는 12개의, 24, 48,607296,144fibers. 최대 10/40/100Gbps 데이터 센터 솔루션을 지원합니다. 일반적으로 카세트, 패널 또는 견고한 MTP 팬 아웃을 상호 연결하는 데 채택됩니다.그리고 데이터센터 및 다른 고섬유 환경에서의 고밀도 백본 케이블의 빠른 배포를 촉진하기 위해게다가, MTP는 또한 많은 유연성과 편의성을 제공 한 번 당신은 패치 패널에서 커넥터 스타일을 변경해야합니다. 대신 케이블 트렁크에 커넥터를 변경,단지 패치 패널의 크로스 커넥트 측면에 새로운 커넥터 스타일의 새로운 카세트를 설치.
12F MTP-MTP Fiber Patch Cord는 40G QSFP+ SR4, 40G QSFP+ CSR4 및 100G QSFP28 SR4 광학 직접 연결 및 고밀도 데이터 센터를 위해 설계되었습니다.
커넥터 산업 표준
MPO 싱글 모드참고:EIA/TIA-604-5
MPO 싱글 모드주거실 세부사항:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MTP)
MPO 멀티모드참고:EIA/TIA-604-5
MPO 멀티모드주거실 세부사항:OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MTP)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 따라 적합합니다.
- 10G 섬유 채널 컴플라이언스
- 40G와 100G IEEE 802.3
광학적 사양
삽입 손실 (MPO) (IEC 61300-3-34)싱글 모드 (APC)8도 닦은):표준 손실:≤0.75dB (최대), ≤0.50dB (전통); 초저하 손실:≤0.35dB (최대), ≤0.20dB (보통)
삽입 손실 (MPO) (IEC 61300-3-34)멀티모드 (PC)평평한 롤링):표준 손실:≤0.6dB (최대), ≤0.50 (유례적):≤0.35dB (최대), ≤0.20dB (보통)
삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6)단일 모드 (APC 8도 롤링):≤0.3dB
삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6)멀티모드 (PC 평면 롤링):≤0.3dB
수익 손실 (MPO)싱글 모드 (APC)8도 닦은):≥60dB(8도 닦은)
수익 손실 (MPO)멀티모드 (PC)평평한 롤링):≥25dB
수익 손실 (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
수익 손실 (LC/SC/FC/ST):≥35dB
내구성:<0.3dB 전형적인 변화 (200 번의 결합)
교환 가능성: ≤0.2dB
삽입 당기 테스트: 500배, IL<0.5dB
팽창 강도:> 70N
플러그인 시간:>600
작동 온도싱글 모드 (APC):-40°C ~ +85°C
특징
- 낮은 삽입 손실, 높은 수익 손실
- MT 기반의 멀티 파이버 커넥터, 4,8,12 및 24 섬유 연결 장치 종착 및 조립 장치
- 섬유의 대량 제거를 위한 경제적인 해결책
- 저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
- 험한 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
- 섬유 유형, 롤러 타입 및/또는 커넥터 등급을 구분할 수 있는 색상 코딩 하우징
- 반복성과 교환성이 좋습니다.
적용
12F MPO- LC/SC/FC/ST 직렬 배선 케이블은 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터를 위해 설계되었습니다. 10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.
모든 OMC의 MPO 커넥터는 Senko/Nissin/Sumitomo에서 생산된다. MPO Fiber Patch Cord는 일반적으로 세 가지 분야에서 사용되는 고밀도 케이블 집합의 한 종류이다.
- 고밀도 환경의 데이터 센터 응용 프로그램
- 건물의 광섬유
- 섬유 장비의 내부 커넥터 응용.
명명 규칙 및 주문 확인 정보:
Senko MTP를 위한 Pull Tab를 누르세요.
MTP-MTP 12F 트렁크 케이블 도면
| 전체 길이 (L) (m) |
허용 길이 (cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| +0.5% x L/-0 |
|
세 가지 연결 방법 은 올바른 MTP/MTP 극성 을 유지 하는 데 도움 이 된다
1극성 A 연결
양극성 A MTP 케이블은 키 위, 키 아래 디자인을 사용합니다. 따라서 아래 그림에서 보이는 것처럼,
연결 장치가 다른 연결 장치의 위치 1에 대응합니다. 극성 플립이 없습니다. 따라서 우리가 연결을 위해 극성 A MTP 케이블을 사용할 때우리는 한쪽 끝에서 A-B 듀플렉스 패치 케이블과 다른 끝에서 A-A 듀플렉스 패치 케이블을 사용해야합니다.이 연결에서 Rx1은 Tx1에 연결되어야 하기 때문에, A-A 듀플렉스 패치 케이블을 사용하지 않으면, 양극성 A MTP 케이블의 설계 원칙에 따라, 섬유 1은 섬유 1로 전송할 수 있습니다.즉, Rx1은 Rx1로 전송할 수 있습니다.오류가 발생할 수 있습니다.
2극성 B 연결
극성 B MTP 케이블은 키 업, 키 업 디자인을 사용합니다. 따라서, 아래 그림에서 보이는 것처럼, 한 커넥터의 위치 1은 다른 커넥터의 위치 12에 해당합니다. 따라서,우리가 연결을 위해 극성 B MTP 케이블을 사용할 때, 우리는 A-B 듀플렉스 패치 케이블을 양쪽 끝에 사용해야 합니다. 키 위 키 위 디자인은 양극성을 뒤집는 데 도움이 되므로, 이는 섬유 1를 섬유 12로 전송, 즉 Rx1는 Tx1로 전송합니다.
3- 극성 C 연결
극성 A MTP 케이블과 마찬가지로, 극성 C MTP 케이블도 키 업, 키 다운 디자인을 사용합니다. 그러나 케이블 내부에는 섬유 횡단 디자인이 있습니다.이것은 하나의 커넥터의 위치 1을 2의 위치와 일치합니다
아래 그림에서 보듯이, 우리가 연결을 위해 극 C MTP 케이블을 사용할 때, 우리는 양쪽 끝에서 A-B 듀플렉스 패치 케이블을 사용해야 합니다.크로스 파이버 디자인이 극성을 뒤집는 데 도움이 되기 때문에, 이것은 섬유 1을 섬유 2로 전송하게 합니다. 즉 Rx1이 Tx1로 전송합니다.
참고: 포러리티 타입은 다음과 같은 명칭 규칙에 있습니다. 포러리티 A; 포러리티 B; 포러리티 C
시온 통신의 뜨거운 트렁크 케이블
7236001 ZCM1122HIA1: MPO 여성에서 MPO 여성 SM 3.0mm LSZH 12 섬유 MPO 패치 코드 사용자 지정 미터
7236002 ZCM1152HIA1: MPO 여성에서 MPO 여성 SM 3.0mm LSZH 24 섬유 MPO 패치 코드 사용자 정의 미터
7236003 ZCM1127HLA1: MPO 여성에서 MPO 여성 OM3 3.0mm LSZH 12 섬유 MPO 패치 코드 사용자 정의 미터
7236004 ZCM1157HLA1: MPO 여성에서 MPO 여성 OM3 3.0mm LSZH 24 섬유 MPO 패치 코드 사용자 정의 미터
7236005 ZCM1128HMA1: MPO 여성에서 MPO 여성 OM4 3.0mm LSZH 12 섬유 MPO 패치 코드 사용자 정의 미터
7236006 ZCM1158HMA1: MPO 여성에서 MPO 여성 OM4 3.0mm LSZH 24 섬유 MPO 패치 코드 사용자 정의 미터
7236007 ZCM2122HIA1: MTP 여성에서 MTP 여성 SM 3.0mm LSZH 12 섬유 MTP 패치 코드 사용자 지정 미터
7236008 ZCM2152HIA1: MTP 여성에서 MTP 여성 SM 3.0mm LSZH 24 섬유 MTP 패치 코드 사용자 지정 미터
7236009 ZCM2127HLA1: MTP 여성에서 MTP 여성 OM3 3.0mm LSZH 12 섬유 MTP 패치 코드 사용자 정의 미터
7236010 ZCM2157HLA1: MTP 여성에서 MTP 여성 OM3 3.0mm LSZH 24 섬유 MTP 패치 코드 사용자 정의 미터
7236011 ZCM2128HMA1: MTP 여성에서 MTP 여성 OM4 3.0mm LSZH 12 섬유 MTP 패치 코드 사용자 정의 미터
7236012 ZCM2158HMA1: MTP 여성에서 MTP 여성 OM4 3.0mm LSZH 24 섬유 MTP 패치 코드 사용자 정의 미터
포장
이 편리하고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본으로 표시되고 표시되었습니다.
표준 포장의 크기: 34*22*15cm; 44*34*24cm ; 54*39*34cm. 어떤 포장이 사용되느냐는 상품 Qty에 따라 달라집니다.
패키지는 사용자 정의 할 수 있습니다.
OEM/ODM 서비스
- 케이블 색상, 인쇄 단어, 케이블 자켓의 재료, 커넥터의 색상
- OEM 라벨, 식별 링, 케이블 라벨,상자, 선적 표시
- 다른 품질 수준.
