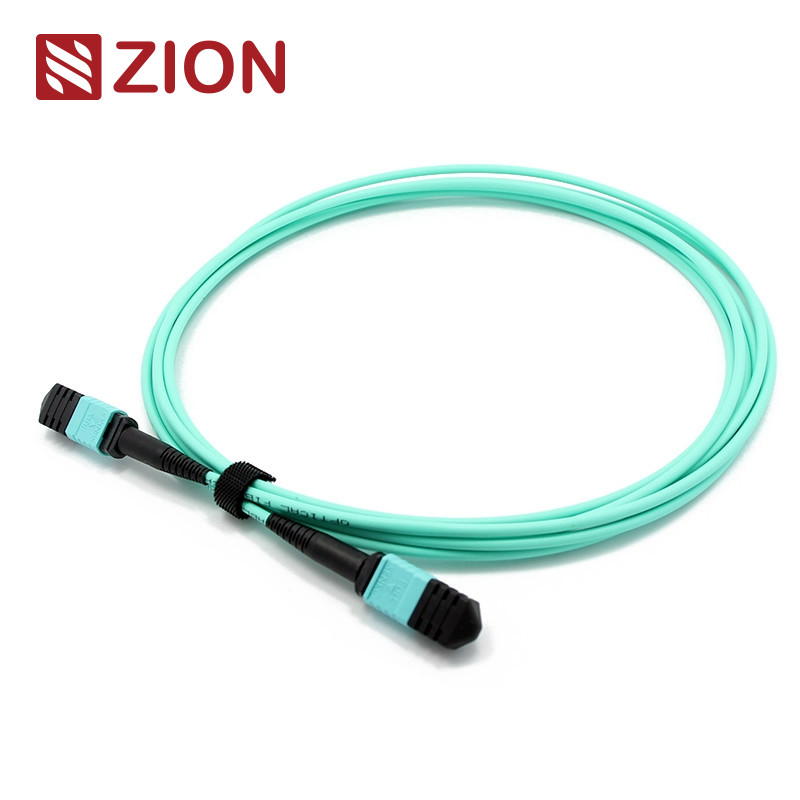

12 코어 MTP 암-MTP 암 OM3 3.0mm LSZH MTP 패치 코드
데이터 센터 및 고밀도 광섬유 애플리케이션을 위해 맞춤형 길이로 제공되는 고성능 MTP 암-MTP 암 OM3 3.0mm LSZH 12 코어 MTP 패치 코드입니다.
제품 식별
Zion 코드: ZCM2122HIA1X
Zion 설명: MTP 암-MTP 암 SM 3.0mm LSZH 12 코어 MTP 패치 코드 맞춤형 미터
제품 개요
MTP 커넥터는 고밀도 광섬유 애플리케이션을 위해 설계된 다중 섬유 푸시온 커넥터 유형입니다. MTP 고밀도 광섬유 사전 연결 시스템은 주로 데이터 센터 환경, 건물까지의 광섬유 애플리케이션 및 40G, 100G 및 QSFP+ 기술을 지원하는 광 트랜시버 장비 내의 내부 연결에 사용됩니다.
MTP 커넥터 유형은 코어 수, 성별(수/암) 및 극성(PC 또는 APC)을 기준으로 IEC 61754-7 규정에 따라 구분됩니다.
이 MTP-MTP 3.0mm LSZH 광섬유 패치 코드는 MTP 모듈을 영구적인 링크로 연결하여 최대 10/40/100Gbps 데이터 센터 솔루션을 지원합니다. 12, 24, 48, 60, 72, 96 또는 144개의 광섬유로 제공되는 이 케이블은 데이터 센터 및 기타 고밀도 광섬유 환경에서 고밀도 백본 케이블링의 신속한 배포를 용이하게 합니다.
12F MTP-MTP 광섬유 패치 코드는 40G QSFP+ SR4, 40G QSFP+ CSR4 및 100G QSFP28 SR4 광학 직접 연결을 위해 특별히 설계되었습니다.
산업 표준
MPO 단일 모드
참조: EIA/TIA-604-5
하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부트(표준 손실 MTP)
SM APC: 노란색 커넥터 + 검정색 부트(초저 손실 MTP)
MPO 멀티 모드
참조: EIA/TIA-604-5
하우징 세부 정보: OM1&OM2 PC: 베이지색 커넥터 + 검정색 부트
OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부트
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부트
- IEC 표준 IEC-61754-7, IEC61755, Telcordia GR-1435-CORE, JIS C5982를 충족합니다. TIA-604-5(FOCIS5) 준수
- TIA-568-C에 따른 구조화된 케이블링
- 10G 파이버 채널 준수
- 40G 및 100G IEEE 802.3
광학 사양
삽입 손실(MPO)(IEC 61300-3-34)
단일 모드(APC 8도 연마): 표준 손실: ≤0.75dB(최대), ≤0.50dB(일반); 초저 손실: ≤0.35dB(최대), ≤0.20dB(일반)
멀티 모드(PC 플랫 연마): 표준 손실: ≤0.6dB(최대), ≤0.50(일반); 초저 손실: ≤0.35dB(최대), ≤0.20dB(일반)
삽입 손실(LC/SC/FC/ST)(IEC 61300-3-6)
단일 모드(APC 8도 연마): ≤0.3dB
멀티 모드(PC 플랫 연마): ≤0.3dB
반사 손실(MPO)
단일 모드(APC 8도 연마): ≥60dB
멀티 모드(PC 플랫 연마): ≥25dB
추가 사양
- 내구성: <0.3dB 일반적인 변화(200회 결합)
- 상호 교환성: ≤0.2dB
- 삽입-인출 테스트: 500회, IL＜0.5dB
- 인장 강도: >70N
- 플러그인 횟수: >600
- 작동 온도: -40°C ~ +85°C
주요 특징
- 낮은 삽입 손실, 높은 반사 손실
- MT 기반 다중 섬유 커넥터, 4, 8, 12 및 24 섬유 커넥터 종단
- 광섬유 대량 종단을 위한 경제적인 솔루션
- 저손실 및 표준 손실 SM 및 MM 애플리케이션용으로 설계됨
- 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션
- 쉬운 광섬유 유형 식별을 위한 색상 코딩된 하우징
- 우수한 반복성 및 교환성
응용 분야
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터용으로 설계된 12F MPO-LC/SC/FC/ST 스트레이트 하네스 케이블. 10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.
모든 OMC의 MPO 커넥터는 Senko/Nissin/Sumitomo에서 공급됩니다. MPO 광섬유 패치 코드 어셈블리는 세 가지 주요 영역에서 사용됩니다.
- 고밀도 데이터 센터 환경
- 건물까지의 광섬유 설치
- 광섬유 장비의 내부 커넥터 애플리케이션
길이 허용 오차 사양
| 전체 길이(L)(m) |
길이 허용 오차(cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
관련 제품
ZCM1122HIA1: MPO 암-MPO 암 SM 3.0mm LSZH 12 코어 MPO 패치 코드
ZCM1152HIA1: MPO 암-MPO 암 SM 3.0mm LSZH 24 코어 MPO 패치 코드
ZCM1127HLA1: MPO 암-MPO 암 OM3 3.0mm LSZH 12 코어 MPO 패치 코드
ZCM1157HLA1: MPO 암-MPO 암 OM3 3.0mm LSZH 24 코어 MPO 패치 코드
ZCM1128HMA1: MPO 암-MPO 암 OM4 3.0mm LSZH 12 코어 MPO 패치 코드
ZCM1158HMA1: MPO 암-MPO 암 OM4 3.0mm LSZH 24 코어 MPO 패치 코드
포장 및 사용자 정의
표준 포장에는 OMC 라벨링 및 마킹이 있는 잘 보호된 광섬유 케이블이 포함됩니다. 사용 가능한 상자 크기: 34×22×15cm, 44×34×24cm, 54×39×34cm. 요청 시 맞춤형 포장 가능.
다음과 같은 OEM/ODM 서비스 제공:
- 맞춤형 케이블 색상, 인쇄 및 재킷 재료
- OEM 라벨링, 식별 링 및 케이블 라벨
