24 섬유 MTP 패치 코드 싱글 모드 LSZH 여성에서 여성 3.0mm 사용자 지정 미터

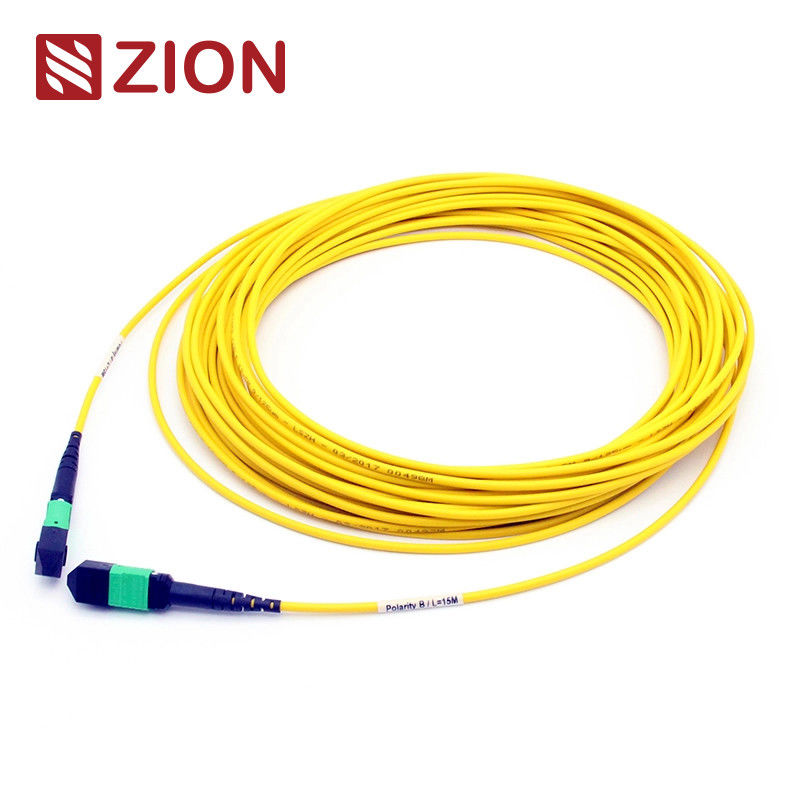

24 Fibers MTP Patch Cord Singlemode LSZH Female To Female 3.0mm Custom Meters
24 Fibers MTP Patch Cord Singlemode LSZH Female To Female 3.0mm Custom Meters
24 Fibers MTP Patch Cord Singlemode LSZH Female To Female 3.0mm Custom Meters
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50PCS
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
내구성: <0.3dB 일반 변경, 200회 결합 상호 교환 성: 0.2dB 이하
인장강도: >70N 플러그인 시간: >600
작동 온도(℃): -40 ~ + 85°C
강조하다:

MTP 패치 코드 싱글모드 3.0mm

,

3.0mm Mtp 광섬유 패치 코드

제품 설명

24 코어 MTP 패치 코드 암-암 싱글모드 3.0mm LSZH
MTP 암-MTP 암 SM 3.0mm LSZH 24 코어 MTP 패치 코드 맞춤형 미터
24 섬유 MTP 패치 코드 싱글 모드 LSZH 여성에서 여성 3.0mm 사용자 지정 미터 0
Zion 코드 및 설명
Zion 코드: ZCM2152HIA1X
Zion 설명: MTP 암-MTP 암 SM 3.0mm LSZH 24 코어 MTP 패치 코드 맞춤형 미터
MPO 커넥터는 고밀도 광섬유 사전 연결 시스템을 위해 설계된 다중 섬유 푸시온 커넥터 유형입니다. 이러한 커넥터는 주로 데이터 센터 환경, 건물까지의 광섬유 응용 분야 및 40G, 100G 및 QSFP+ 기술을 지원하는 광 트랜시버 장비 내의 내부 연결에 사용됩니다.
MTP 커넥터 유형은 코어 수, 성별(수/암) 및 극성(PC 또는 APC)을 기준으로 IEC 61754-7 규정에 따라 분류됩니다.
이 MTP-MTP 3.0mm LSZH 광섬유 패치 코드는 양쪽 끝에 MTP 커넥터를 특징으로 하며 12, 24, 48, 60, 72, 96 또는 144개의 광섬유로 제공됩니다. 10/40/100Gbps 데이터 센터 솔루션을 지원하며 카세트, 패널 또는 견고한 MTP 팬아웃을 상호 연결하는 데 이상적입니다. 이 패치 코드는 데이터 센터 및 기타 고섬유 환경에서 고밀도 백본 케이블링의 신속한 배포를 용이하게 합니다.
24F MTP-MTP 광섬유 패치 코드는 고밀도 데이터 센터 응용 분야를 위해 특별히 설계되었으며 100G QSFP28 SR4 광학 직접 연결을 지원합니다.
커넥터 산업 표준
MPO 싱글모드 참조: EIA/TIA-604-5
MPO 싱글모드 하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠(표준 손실 MTP); SM APC: 노란색 커넥터 + 검정색 부츠(초저 손실 MTP)
MPO 멀티모드 참조: EIA/TIA-604-5
MPO 멀티모드 하우징 세부 정보: OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠(표준 손실 MTP); OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠(표준 및 초저 손실 MTP); OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠(표준 손실 MTP)
  • IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982를 충족합니다. TIA-604-5(FOCIS5) 준수 TIA-568-C에 따른 구조화된 케이블링
  • 10G 파이버 채널 준수
  • 40G 및 100G IEEE 802.3
광학 사양
삽입 손실(MPO)(IEC 61300-3-34) 싱글모드(APC 8도 연마): 표준 손실: ≤0.75dB(최대), ≤0.50dB(일반); 초저 손실: ≤0.35dB(최대), ≤0.20dB(일반)
삽입 손실(MPO)(IEC 61300-3-34) 멀티모드(PC 플랫 연마): 표준 손실: ≤0.6dB(최대), ≤0.50(일반); 초저 손실: ≤0.35dB(최대), ≤0.20dB(일반)
삽입 손실(LC/SC/FC/ST)(IEC 61300-3-6) 싱글 모드(APC 8도 연마): ≤0.3dB
삽입 손실(LC/SC/FC/ST)(IEC 61300-3-6) 멀티모드(PC 플랫 연마): ≤0.3dB
반사 손실(MPO) 싱글모드(APC 8도 연마): ≥60dB(8도 연마)
반사 손실(MPO) 멀티모드(PC 플랫 연마): ≥25dB
반사 손실(LC/SC/FC/ST): APC≥60dB; UPC≥50dB
반사 손실(LC/SC/FC/ST): ≥35dB
내구성: <0.3dB 일반적인 변화(200번 결합)
상호 교환성: ≤0.2dB
삽입-당김 테스트: 500회, IL＜0.5dB
인장 강도: >70N
플러그인 횟수: >600
작동 온도 싱글모드(APC): -40°C ~ +85°C
특징
  • 낮은 삽입 손실, 높은 반사 손실
  • MT 기반 다중 섬유 커넥터, 4, 8, 12 및 24 섬유 커넥터 종단 및 어셈블리
  • 광섬유 대량 종단을 위한 경제적인 솔루션
  • 저손실 및 표준 손실 SM 및 MM 응용 분야용으로 설계됨
  • 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션 제공
  • 섬유 유형, 연마 유형 및/또는 커넥터 등급을 구별하기 위해 색상으로 구분된 하우징 제공
  • 반복성 및 교환성이 우수함
응용 프로그램
이 24F MTP-MTP 패치 코드는 10/40/100G 고밀도 데이터 센터 응용 분야에 최적화되어 있습니다. 100G QSFP28 SR4 광학 직접 연결 및 고밀도 데이터 센터 환경을 위해 설계되었습니다.
OMC의 모든 MPO 커넥터는 Senko/Nissin/Sumitomo에서 공급됩니다. MPO 광섬유 패치 케이블은 세 가지 주요 영역에서 사용되는 고밀도 케이블 어셈블리입니다.
  • 고밀도 환경의 데이터 센터 응용 분야
  • 건물까지의 광섬유 설치
  • 광섬유 장비의 내부 커넥터 응용 분야
명명 규칙 및 주문 확인 정보
24 섬유 MTP 패치 코드 싱글 모드 LSZH 여성에서 여성 3.0mm 사용자 지정 미터 1
Senko MTP용 푸시 풀 탭
24 섬유 MTP 패치 코드 싱글 모드 LSZH 여성에서 여성 3.0mm 사용자 지정 미터 2
MTP-MTP 24F 트렁크 케이블 도면
24 섬유 MTP 패치 코드 싱글 모드 LSZH 여성에서 여성 3.0mm 사용자 지정 미터 3
전체 길이(L)(m) 공차 길이(cm)
0+5/-0
1+10/-0
10+15/-0
40'+0.5% x L/-0
세 가지 연결 방법은 올바른 MTP/MTP 극성을 유지하는 데 도움이 됩니다.
24 섬유 MTP 패치 코드 싱글 모드 LSZH 여성에서 여성 3.0mm 사용자 지정 미터 4
Base-24 극성 솔루션
대역폭 요구 사항 증가를 수용하기 위해 24 코어 MTP/MPO 케이블이 도입되어 100G 네트워크로의 마이그레이션을 용이하게 합니다. 이러한 케이블은 동일한 공간에서 12 코어 케이블링의 밀도를 두 배로 늘려 섬유 수를 줄이고 케이블 경로를 최소화하며 공기 흐름을 개선합니다. base-24 MTP/MPO 케이블링의 극성 유지는 더 복잡하며 OMC는 Type A(키업에서 키다운) MTP/MPO 트렁크 케이블을 권장합니다. Type A 및 Type AF 카세트를 사용하면 A-to-A 패치 케이블이 더 이상 필요하지 않습니다.
24 섬유 MTP 패치 코드 싱글 모드 LSZH 여성에서 여성 3.0mm 사용자 지정 미터 5
Zion Communication의 핫 트렁크 케이블
7236001 ZCM1122HIA1: MPO 암-MPO 암 SM 3.0mm LSZH 12 코어 MPO 패치 코드 맞춤형 미터
7236002 ZCM1152HIA1: MPO 암-MPO 암 SM 3.0mm LSZH 24 코어 MPO 패치 코드 맞춤형 미터
7236003 ZCM1127HLA1: MPO 암-MPO 암 OM3 3.0mm LSZH 12 코어 MPO 패치 코드 맞춤형 미터
7236004 ZCM1157HLA1: MPO 암-MPO 암 OM3 3.0mm LSZH 24 코어 MPO 패치 코드 맞춤형 미터
7236005 ZCM1128HMA1: MPO 암-MPO 암 OM4 3.0mm LSZH 12 코어 MPO 패치 코드 맞춤형 미터
7236006 ZCM1158HMA1: MPO 암-MPO 암 OM4 3.0mm LSZH 24 코어 MPO 패치 코드 맞춤형 미터
7236007 ZCM2122HIA1: MTP 암-MTP 암 SM 3.0mm LSZH 12 코어 MTP 패치 코드 맞춤형 미터
7236008 ZCM2152HIA1: MTP 암-MTP 암 SM 3.0mm LSZH 24 코어 MTP 패치 코드 맞춤형 미터
7236009 ZCM2127HLA1: MTP 암-MTP 암 OM3 3.0mm LSZH 12 코어 MTP 패치 코드 맞춤형 미터
7236010 ZCM2157HLA1: MTP 암-MTP 암 OM3 3.0mm LSZH 24 코어 MTP 패치 코드 맞춤형 미터
7236011 ZCM2128HMA1: MTP 암-MTP 암 OM4 3.0mm LSZH 12 코어 MTP 패치 코드 맞춤형 미터
7236012 ZCM2158HMA1: MTP 암-MTP 암 OM4 3.0mm LSZH 24 코어 MTP 패치 코드 맞춤형 미터
포장
이 광섬유 케이블 패키지는 취급이 용이하고 최적의 보호를 위해 설계되었습니다. 표준 상자 크기는 34×22×15cm, 44×34×24cm, 54×39×34cm입니다. 상자 선택은 주문 수량에 따라 다릅니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
24 섬유 MTP 패치 코드 싱글 모드 LSZH 여성에서 여성 3.0mm 사용자 지정 미터 6
OEM/ODM 서비스
  • 케이블 색상, 인쇄 단어, 케이블 재킷 재질, 커넥터 색상
  • OEM 라벨, 식별 링, 케이블 라벨, 상자, 배송 마크
  • 다양한 품질 수준 사용 가능
24 섬유 MTP 패치 코드 싱글 모드 LSZH 여성에서 여성 3.0mm 사용자 지정 미터 7
