내구성: | <0.3dB 일반 변경, 200회 결합 | 호환성: | ≤0.2dB |
---|---|---|---|
인장 강도: | >70N | 플러그인 시간: | >600 |
작동 온도(℃): | -40 ~ + 85°C | ||
하이 라이트: | 사용자 지정 미터 MTP 섬유 패치 코드,LSZH MTP 광섬유 패치 코드,12 섬유 MTP 광섬유 패치 코드 |
시온 코드 | 시온 기술 | |||||||

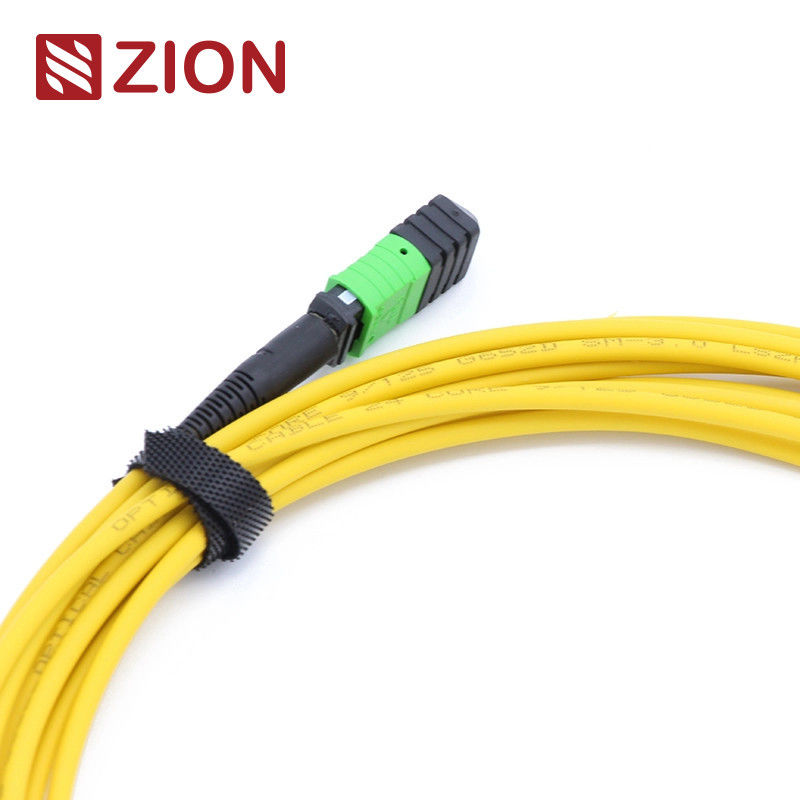

ZCM2122HIA1X | MTP 여성 SM 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | |||||||
MTP 연결기는 일종의 섬유 콘넷터입니다. MTP (다중 섬유 추진 다 중심 파이버 커넥터 유형이 계속) 입니다. MTP 높은 -비중 섬유 프리 -연결 시스템은 현재 주로 광학적 장치, 40G, 100G, QSFP+와 같은 데이터 센터의 높은 -비중 환경의 적용과 건물에 대한 광섬유의 적용과 광학 송수신기 장비 안에 있는 내부 접속 적용에서 사용됩니다. | ||||||||
MTP 접속구의 형태는 IEC 61754-7 규정에 따라 구별됩니다 : 코어 수 (어레이 갯수), (남자이고 여성인) 남자 머리, 극성 (PC 또는 APC). | ||||||||
MTP-MTP 3.0 밀리미터 LSZH 섬유 패치 코드. MTP 섬유 패치 코드 케이블은 양쪽 끝에 MTP 연결기로 종결됩니다. MTP 섬유 패치 코드는 함께 영구적인 링크로서 MTP 모듈을 연결됩니다. 섬유 패치 코드는 12, 24, 48,60,72,96,144fibers로 이용 가능합니다. 10/40/100Gbps 데이터 센터 솔루션에 달하는 지원 속도. 그들은 일반적으로 연결된 카세트에 채택됩니다, 패널 또는 울퉁불퉁한 MTP가 펼쳐집니다,와 데이터 센터와 다른 고섬유질 식품 환경에서 고밀도 주축 케이블링의 신속한 배치를 용이하게 합니다. 게다가, 당신이 플러그반에서 연결기 방식을 바꾸어야 하면 MTP는 또한 많은 신축성과 편익을 제공합니다. 단지 플러그반에서 교차 접속 옆에 새로운 커넥터 방식과 새로운 카세트를 설치한 더 케이블 트렁크에서 연결기를 변화시키는 대신에. | ||||||||
12F MTP-MTP 섬유 패치 코드는 40G QSFP+ SR4, 40G QSFP+ CSR4와 100G QSFP28 SR4 광섬유 직접적 연관과 고밀도 데이타 센터를 위해 설계됩니다. |
연결기의 산업표준 :
연결기 | 참조 | 주택 세부 사항 | ||||||
MTP 단일모드 | EIA/TIA-604-5 | SM 자동 위상 조정 : 녹색 connectors+black 부트 (표준 손실 MTP) SM 자동 위상 조정 : 노란 connectors+black 부트 (슈퍼 저손실 MTP) |
||||||
MTP 다중 모드 | EIA/TIA-604-5 | OM1&OM2 PC : 베이지 connectors+black 부트 (표준 손실 MTP) OM3&OM4 PC : 물 connectors+black 부트 (Standard&Super 저손실 MTP) OM3&OM4 PC : 히스 속의 상록 관목 바이올렛 connectors+black 부트 (표준 손실 MTP) |
IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선 | ||||||||
10G 파이버 채널 컴플라이언트 | ||||||||
40G와 100G IEEE 802.3 |
광학적 사양 :
Spec 항목. | 단일모드 (닦인 APC 8 급) | 다중 모드 (PC 평평하 니스) | ||||||
나세션 손실 (MTP) (국제전기기술위원회 61300-3-34) |
표준 손실 :≤0.75dB(max), ≤0.50dB(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
표준 손실 :≤0.6dB(max), ≤0.50(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
||||||
삽입 손실 (LC/SC/FC/ST) (국제전기기술위원회 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
복귀 손실(MTP) | ≥60dB (8degree 끝마무리) | ≥25dB | ||||||
복귀 loss(LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
내구성 | <0> | |||||||
호환성 | ≤0.2dB | |||||||
인장 강도 | >70N | |||||||
시간 -에 플러그 | >600 | |||||||
작동 온도 (C) | + 85' C에 대한 ·-40 |
특징 : | ||||||||
저삽입 손실, 고수익 손실 | ||||||||
MT 기반을 둔 다중 파이버 커넥터, 4,8,12와 24 파이버 컨넥터 종결과 집회 | ||||||||
섬유의 대중 종결 동안 경제적인 솔루션 | ||||||||
저손실과 기준 손실 SM과 MM 적용을 위해 설계됩니다 | ||||||||
이용 가능한 울퉁불퉁한 원형 케이블, 타원형케이블과 벌거벗은 리본 옵션 | ||||||||
섬유형, 폴리쉬 타입과 / 또는 연결기 등급을 구별할 수 있는 컬러 코드화된 주택 | ||||||||
반복성과 교환할 수 있음에서 좋습니다 |
애플리케이션 : | ||||||||
OMC의 MTP 연결기의 모두는 센코 / 니신 / 수미토모에서 왔습니다. MTP 패치 코드는 일종의 고밀도가 있는 집회가 3곳 지역에서 일반적으로 사용한다고 전보를 친다는 것 입니다. | ||||||||
높은 밀집하는 도 환경과 데이터 센터 응용 프로그램 | ||||||||
건물에 대한 광섬유 | ||||||||
섬유 장비에서 내부 커넥터 응용. |
Rules&Order 확인 정보를 명명하는 것 :
센코 MTP를 위한 푸쉬 풀 탭
MTP-MTP 12F 트렁크 케이블 당김.
전체적 길이(L)(m) | 허용한도(CM)의 길이 | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40'+0.5% X L/-0 |
|
3 연결 방법은 옳은 MTP / MTP 극성을 유지하는 것을 돕습니다
1. 극성 연결
MTP 케이블이 키를 사용하는 극성이 디자인의 음조를 내립니다. 그러므로, 아래의 그림에 나타난 바와 같은, 1의 위치 1 연결기는 또 다른 연결기의 위치 1에 해당합니다. 어떤 극성 플립이 없습니다. 그러므로, 우리가 MTP가 연결을 위해 전보를 친 극성을 사용할 때, 우리는 한쪽 끝 위의 A-B 두 부분으로 된 패치 케이블과 다른 방향의 발단 위의 A-A 두 부분으로 된 패치 케이블을 사용하여야 합니다. 이 링크에서 그때 이후로, Rx1은 Tx1에 연결되어야 합니다. 우리가 MTP 케이블 극성의 디자인 원칙에따르면, A-A 두 부분으로 된 패치 케이블을 사용하지 않으면, 에러를 야기시킬 수 있는 섬유 1은 섬유 1으로 전송할 수 있습니다, 바꾸어 말하면 Rx1이 Rx1으로 전송할 수 있습니다. |
2. 극성 b접점
극성 비 MTP 케이블은 위로 키를 사용하고 디자인 위로 키를 잠급니다. 그러므로, 아래의 그림에 나타난 바와 같이, 1커넥터의 위치 1은 또 다른 연결기의 위치 12에 해당합니다. 그러므로, 우리가 극성 비 MTP 접속용 케이블을 사용할 때, 우리는 양쪽 끝 위의 A-B 두 부분으로 된 패치 케이블을 사용하여야 합니다. 섬유 1을 만드는 위로 극성을 플립시키기 위해 디자인 도움 위로 키를 잠그기 위한 키가 섬유 12로 전송하기 때문에, 그것은 Rx1이 Tx1으로 전송한다는 것 입니다. |
3. 극성 C 연결
극성과 같이 MTP는 극성 C MTP 케이블이 또한 위로 키를 사용하는 것을 전보를 치고 디자인의 음조를 내립니다. 그러나 더 케이블 내에서 1의 1커넥터가 위치 2에 해당되고 있다는 것을 위치를 만드는 섬유 크로스 디자인이 있습니다의 또 다른 연결기. 아래의 그림에 나타난 바와 같이 우리가 극성 C MTP 접속용 케이블을 사용할 때, 우리는 양쪽 끝 위의 A-B 두 부분으로 된 패치 케이블을 사용하여야 합니다. 섬유 1을 만드는 극성을 플립시키기 위한 교차하는 섬유 설계 도움이 섬유 2로 전송하기 때문에, 그것은 Rx1이 Tx1으로 전송한다는 것 입니다. |
기록 : 극성 유형은 한 다음과 같은 명명 룰스-폴라리티에 있습니다 ;극성 비 ;극성 C
시온 통신의 뜨거운 트렁크 케이블
시온 코드 | 시온 기술 | |||||||
7236001 | ZCM1122HIA1X | MPO 여성 SM 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236002 | ZCM1152HIA1X | MPO 여성 SM 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236003 | ZCM1127HLA1X | MPO 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236004 | ZCM1157HLA1X | MPO 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236005 | ZCM1128HMA1X | MPO 여성 OM4 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236006 | ZCM1158HMA1X | MPO 여성 OM4 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236007 | ZCM2122HIA1X | MTP 여성 SM 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236008 | ZCM2152HIA1X | MTP 여성 SM 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236009 | ZCM2127HLA1X | MTP 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236010 | ZCM2157HLA1X | MTP 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236011 | ZCM2128HMA1X | MTP 여성 OM4 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236012 | ZCM2158HMA1X | MTP 여성 OM4 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 |
패키징
이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다. | ||||||||
당신을 위한 OEM / ODM 서비스
1. 말, 케이블 피복의 재료, 연결기의 색깔을 인쇄한 케이블 색깔 | ||||||||
2. 벨소리, 케이블의 브랜드가 확인하는데, 표시를 수송하면서, OEM 브랜드가 권투합니다 | ||||||||
3. 다른 품질 수준. |
