12 섬유 MTP 암 - MTP 암 패치 코드

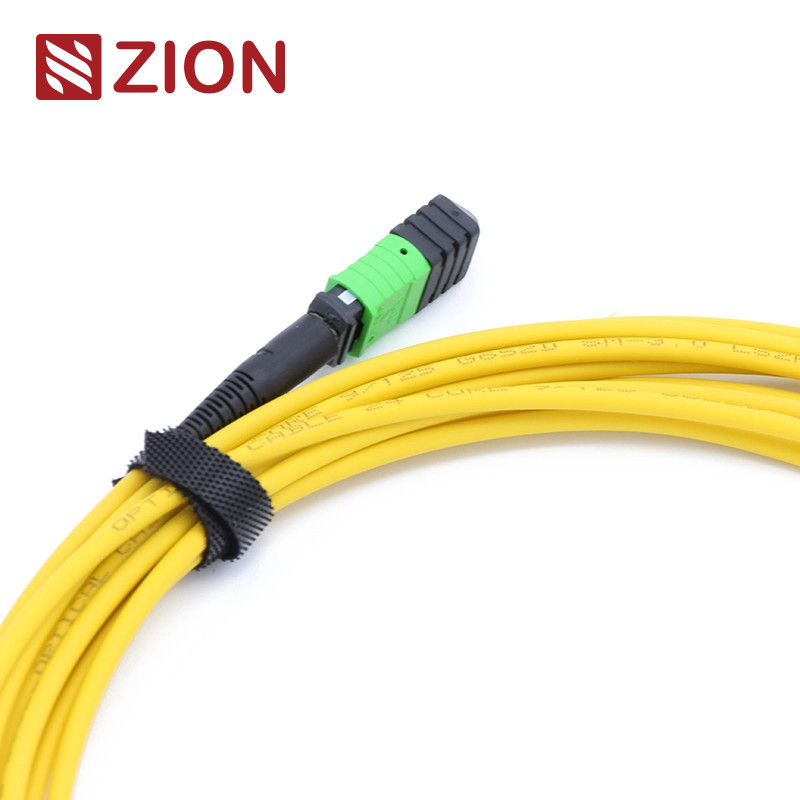

고밀도 데이터 센터 애플리케이션 및 40G/100G 네트워킹 솔루션용으로 설계된 단일 모드 3.0mm LSZH 광섬유 패치 코드입니다.
제품 식별
시온 코드:ZCM2122HIA1X
설명:MTP 여성 SM 3.0mm LSZH 12 섬유 MTP 접속 코드 관례 미터에 MTP 여성
제품개요
MTP 커넥터는 고밀도 광섬유 애플리케이션용으로 설계된 다중 광섬유 푸시온 커넥터 유형입니다. 이 사전 연결 시스템은 주로 데이터 센터, 건물 간 광섬유 배포 및 40G, 100G 및 QSFP+ 기술을 지원하는 광 트랜시버 장비 내 내부 연결에 사용됩니다.
MTP 커넥터는 IEC 61754-7 표준에 따라 섬유 수, 성별(수/암) 및 극성(PC 또는 APC)에 따라 분류됩니다. 당사의 MTP-MTP 3.0mm LSZH 광섬유 패치 코드는 양쪽 끝에 MTP 커넥터가 있으며 12, 24, 48, 60, 72, 96 및 144 광섬유를 포함한 다양한 광섬유 수로 제공됩니다.
주요 애플리케이션
고밀도 데이터 센터 환경에서 40G QSFP+ SR4, 40G QSFP+ CSR4 및 100G QSFP28 SR4 광학 장치 직접 연결을 위해 특별히 설계되었습니다.
산업 표준 및 사양
커넥터 표준
- MPO 싱글모드 참조: EIA/TIA-604-5
- MPO 단일 모드 하우징: SM APC - 녹색 커넥터 + 검정색 부트(표준 손실 MTP)
- MPO 단일 모드 하우징: SM APC - 노란색 커넥터 + 검은색 부트(초저손실 MTP)
- MPO 다중 모드 참조: EIA/TIA-604-5
- IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5(FOCIS5) 준수
- 10G 파이버 채널 준수
- 40G 및 100G IEEE 802.3 규격
광학 성능 사양
삽입 손실(MPO) 싱글모드 APC:
표준: 0.75dB 이하(최대), 0.50dB(일반)
초저: 0.35dB 이하(최대), 0.20dB(일반)
삽입 손실(MPO) 다중 모드 PC:
표준: 0.6dB 이하(최대), 0.50dB(일반)
초저: 0.35dB 이하(최대), 0.20dB(일반)
반사 손실(MPO) 싱글모드 APC:≥60dB
반사 손실(MPO) 다중 모드 PC:≥25dB
내구성:<0.3dB 일반 변화(200개 결합)
호환성:0.2dB 이하
인서트-풀 테스트:500회, IL <0.5dB
인장 강도:>70N
플러그인 사이클:>600
작동 온도:-40°C ~ +85°C
주요 특징
- 낮은 삽입 손실 및 높은 반사 손실 성능
- 4, 8, 12 및 24개의 파이버 종단을 갖춘 MT 기반 다중 파이버 커넥터
- 경제적인 대량 종단 솔루션
- 저손실 및 표준 손실 단일 모드 및 다중 모드 애플리케이션에 최적화됨
- 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션으로 제공
- 쉬운 섬유 유형 및 광택 유형 식별을 위한 색상 코드 하우징
- 우수한 반복성 및 교환성
주요 애플리케이션
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 애플리케이션용으로 설계된 12F MPO-LC/SC/FC/ST 직선 하네스 케이블입니다. 10/40/100G 고밀도 데이터센터 환경에 최적화되었습니다.
- 고밀도 데이터 센터 환경
- 광섬유-건물 배포
- 광섬유 장비 내의 내부 연결
제품 문서
명명 규칙 및 주문 확인
Senko MTP용 푸시 풀 탭
MTP-MTP 12F 트렁크 케이블 도면
케이블 길이 공차
| 전체 길이(L)(미터) |
길이 공차(cm) |
| 0 < 패 < 1 |
+5/-0 |
| 1 < 패 < 10 |
+10/-0 |
| 10 < 엘 < 40 |
+15/-0 |
| 40<L |
+0.5% x L/-0 |
MTP 극성 연결 방법
세 가지 표준화된 연결 방법은 최적의 신호 전송을 위해 적절한 MTP/MTP 극성을 보장합니다.
극성 A 연결
키 업, 키 다운 디자인은 광섬유 위치 정렬(위치 1에서 위치 1)을 유지합니다. 한쪽 끝에는 AB 이중 패치 케이블이 필요하고 다른 쪽 끝에는 AA 이중 패치 케이블이 필요합니다.
극성 B 연결
극성 플립(위치 1 ~ 위치 12)이 포함된 키 업, 키 업 디자인. 양쪽 끝에 AB 이중 패치 케이블이 필요합니다.
극성 C 연결
내부 파이버 크로스를 갖춘 키 업, 키 다운 디자인(위치 1 ~ 위치 2). 양쪽 끝에 AB 이중 패치 케이블이 필요합니다.
메모:극성 유형은 제품 명명 규칙(극성 A, 극성 B 또는 극성 C)에 지정되어 있습니다.
