| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50PCS |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 보증금을 받은 후 일반적으로 25일. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없음 |
| 내구성: | <0.3dB 일반 변경, 200회 결합 | 호환성: | ≤0.2dB |
|---|---|---|---|
| 팽창 강도: | >70N | 플러그인 시간: | ≤ 500 |
| 작동 온도(℃): | -40 ~ + 85°C |
명명 규칙 및 주문 확인 정보:
Senko MPO를 위한 Pull Tab를 누르세요.

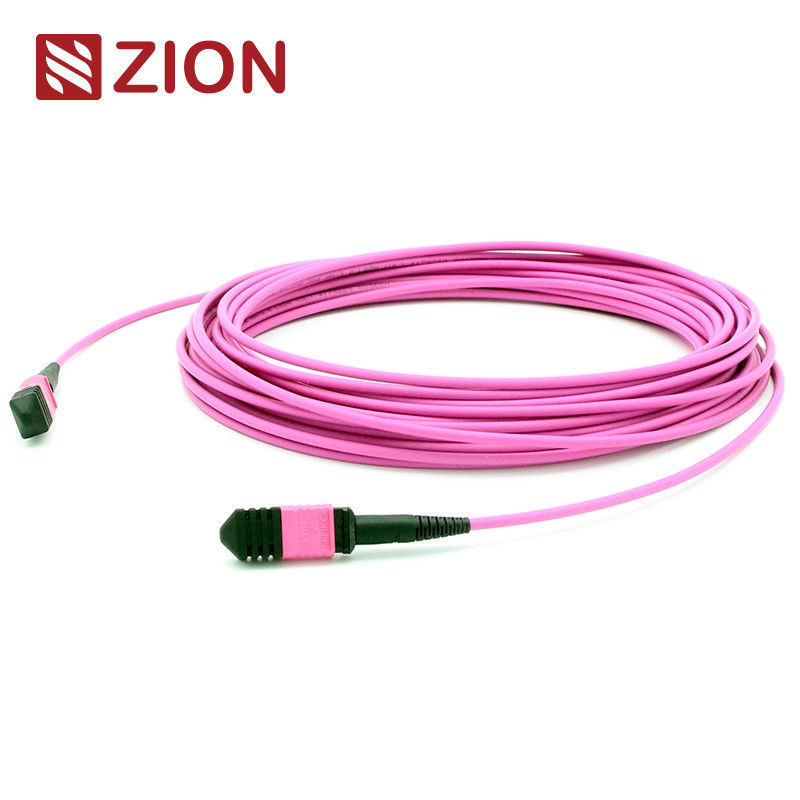

MPO-MPO 12F 섬유 패치 케이블 도면
전체 길이 ((L) ((m): 허용 길이 ((cm) 세 가지 연결 방법 은 올바른 MTP/MPO 극성 을 유지 하는 데 도움 이 된다 1극성 A 연결 양극성 A MPO 케이블은 키 업, 키 다운 디자인을 사용합니다. 따라서 아래 그림에서 보이는 것처럼, 2극성 B 연결 극성 B MTP 케이블은 키 업, 키 업 디자인을 사용합니다. 따라서, 아래 그림에서 보이는 것처럼, 한 커넥터의 위치 1은 다른 커넥터의 위치 12에 해당합니다. 따라서,우리가 연결을 위해 극성 B MTP 케이블을 사용할 때, 우리는 A-B 듀플렉스 패치 케이블을 양쪽 끝에 사용해야 합니다. 키 위 키 위 디자인은 양극성을 뒤집는 데 도움이 되므로, 이는 섬유 1를 섬유 12로 전송, 즉 Rx1는 Tx1로 전송합니다. 3- 극성 C 연결 극성 A MPO 케이블과 마찬가지로, 극성 C MPO 케이블도 키 업, 키 다운 디자인을 사용합니다. 그러나 케이블 내부에는 섬유 크로스 디자인이 있습니다.이것은 하나의 커넥터의 위치 1을 2의 위치와 일치합니다 참고: 포러리티 타입은 다음과 같은 명칭 규칙에 있습니다. 포러리티 A; 포러리티 B; 포러리티 C 시온 통신의 뜨거운 트렁크 케이블
0
연결 장치가 다른 연결 장치의 위치 1에 대응합니다. 극성 플립이 없습니다. 따라서 우리가 연결을 위해 극성 A MTP 케이블을 사용할 때우리는 한쪽 끝에서 A-B 듀플렉스 패치 케이블과 다른 끝에서 A-A 듀플렉스 패치 케이블을 사용해야합니다.이 연결에서 Rx1은 Tx1에 연결되어야 하기 때문에, A-A 듀플렉스 패치 케이블을 사용하지 않으면, 양극성 A MTP 케이블의 설계 원칙에 따라, 섬유 1은 섬유 1로 전송할 수 있습니다.즉, Rx1은 Rx1로 전송할 수 있습니다.오류가 발생할 수 있습니다.
아래 그림에서 보듯이, 우리가 연결을 위해 극 C MTP 케이블을 사용할 때, 우리는 양쪽 끝에서 A-B 듀플렉스 패치 케이블을 사용해야 합니다.크로스 파이버 디자인이 극성을 뒤집는 데 도움이 되기 때문에, 이것은 섬유 1을 섬유 2로 전송하게 합니다. 즉 Rx1이 Tx1로 전송합니다.
이 편리하고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본으로 표시되고 표시되었습니다.
표준 포장의 크기: 34*22*15cm; 44*34*24cm ; 54*39*34cm. 어떤 포장이 사용되느냐는 상품 Qty에 따라 달라집니다.
패키지는 사용자 정의 할 수 있습니다.
