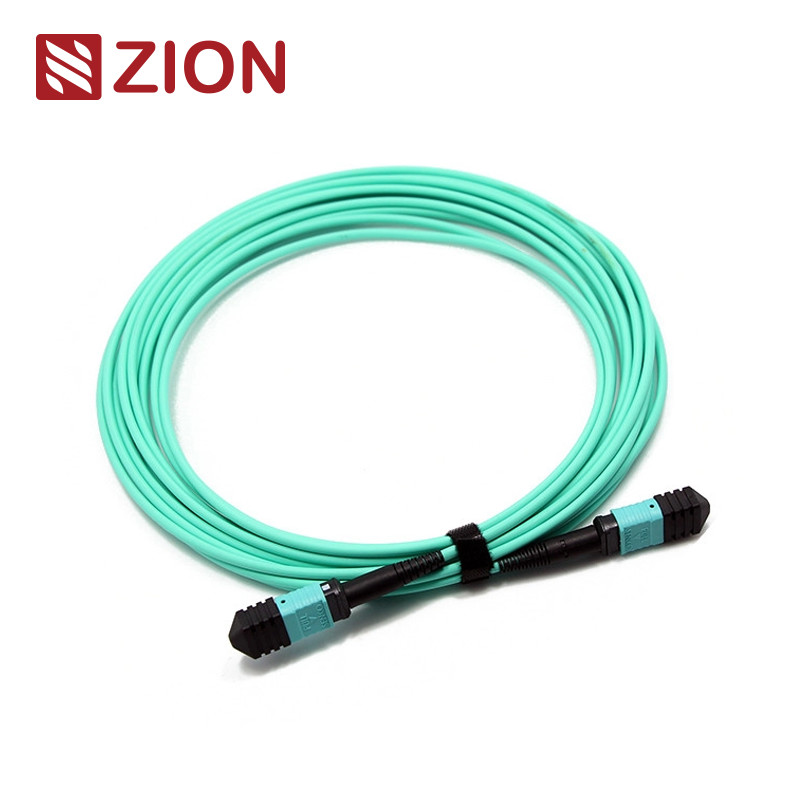

MPO 여성 OM3 3.0mm LSZH MPO 접속 코드 관례 미터에 12의 섬유 MPO 여성
까다로운 환경에서 최신 데이터 전송을 위해 설계된 고밀도 MPO 광섬유 패치 코드입니다.
제품 식별
시온 코드:ZCM1127HLA1X
시온 설명:MPO 여성 - MPO 여성 OM3 3.0mm LSZH 12 섬유 MPO 패치 코드(맞춤형 미터)
제품개요
MPO 커넥터는 최신 데이터 전송 요구 사항에 맞게 설계된 고밀도 멀티 코어 파이버 커넥터입니다. 이는 데이터 센터, 광섬유 건물 인프라, 40G, 100G 및 QSFP+ 트랜시버와 같은 시스템을 위한 내부 광학 장치 연결을 포함한 고밀도 설정에서 광범위하게 활용됩니다.
MPO 패치 코드 기능
- 건설:양쪽 끝이 MPO 커넥터로 종단되어 MPO 모듈을 영구 링크로 연결
- 구성:다양한 섬유 개수로 사용 가능: 12, 24, 48, 60, 72, 96 및 144개 섬유
- 데이터 속도:최대 10/40/100Gbps 전송 속도 지원
- 유연성:케이블 트렁크 커넥터 대신 카세트를 교체하여 쉽게 재구성 가능
- 신청:카세트, 패널 및 MPO 팬아웃을 상호 연결합니다. 고밀도 케이블링 설정에 신속한 배포; 40G QSFP+ SR4, 40G QSFP+ CSR4 및 100G QSFP28 SR4 광학 장치용으로 설계됨
커넥터 산업 표준
MPO 단일모드 참조:IEC 61754-7
MPO 싱글모드 하우징 세부사항:SM APC(녹색/노란색 커넥터 + 검정색 부팅)
MPO 다중 모드 참조:IEC 61754-7
MPO 다중 모드 하우징 세부사항:OM1/OM2(베이지), OM3/OM4(아쿠아/헤더 바이올렛)
광학 사양
삽입 손실(MPO) 싱글모드(APC):표준: 0.75dB 이하; 저손실: ≤0.35dB
삽입 손실(MPO) 다중 모드(PC):표준: 0.6dB 이하; 저손실: ≤0.35dB
반사 손실(MPO) 싱글모드(APC):≥60dB
반사 손실(MPO) 다중 모드(PC):≥25dB
내구성 싱글모드(APC):<0.3dB 일반 변화(200개 결합)
인장 강도 싱글모드(APC):>70N
작동 온도 싱글모드(APC):-40°C ~ +85°C
주요 특징
- 저손실:낮은 삽입 손실과 높은 반사 손실을 갖춘 고성능
- 견고한 옵션:원형 케이블, 타원형 케이블 및 베어 리본 옵션 사용 가능
- 신분증:쉽게 섬유 유형 및 등급을 구분할 수 있도록 색상으로 구분된 하우징
- 호환성:구조화된 케이블링 시스템과 호환 가능하며 글로벌 표준(IEC 61754-7, Telcordia GR-1435-CORE, TIA-568-C)을 준수합니다.
응용
- 고밀도 데이터 센터:조밀한 케이블링 요구 사항을 효율적으로 지원합니다.
- 광섬유 인프라:연결성 구축에 이상적
- 내부 광 연결:광섬유 장비에 안정적인 연결 제공
길이 공차 사양
전장(L)(m) : 허용오차길이(cm)
0<L<1: +5/-0
1<L<10: +10/-0
10<L<40: +15/-0
40<L: '+0.5% x L/-0
MPO 극성 연결 방법
극성 A 연결
극성 A MPO 케이블은 키 업, 키 다운 디자인을 사용합니다. 한 커넥터의 위치 1은 극성 반전 없이 다른 커넥터의 위치 1에 해당합니다. 적절한 신호 전송을 위해서는 한쪽 끝에는 AB 이중 패치 케이블이 필요하고 다른 쪽 끝에는 AA 이중 패치 케이블이 필요합니다.
극성 B 연결
극성 B MTP 케이블은 키 업, 키 업 디자인을 사용합니다. 한 커넥터의 위치 1은 다른 커넥터의 위치 12에 해당합니다. 적절한 극성 전환 및 신호 전송을 위해서는 양쪽 끝에 AB 이중 패치 케이블이 필요합니다.
극성 C 연결
극성 C MPO 케이블은 내부 광섬유 교차 구성과 함께 키 업, 키 다운 설계를 사용합니다. 한 커넥터의 위치 1은 다른 커넥터의 위치 2에 해당합니다. 적절한 신호 라우팅을 위해서는 양쪽 끝에 AB 이중 패치 케이블이 필요합니다.
메모:극성 유형은 제품 명명 규칙(극성 A, 극성 B 또는 극성 C)에 지정되어 있습니다.
관련 제품
7236001 | ZCM1122HIA1X
MPO 암 - MPO 암 SM 3.0mm LSZH 12 섬유 패치 코드 - 고속 데이터 센터 및 백본 케이블링을 위한 단일 모드 섬유 패치 코드
7236002 | ZCM1152HIA1X
MPO 암 - MPO 암 SM 3.0mm LSZH 24 파이버 패치 코드 - 40G/100G 이더넷을 지원하는 고밀도 단일 모드 솔루션
7236003 | ZCM1127HLA1X
MPO 암 - MPO 암 OM3 3.0mm LSZH 12 섬유 패치 코드 - 10G/40G/100G 네트워크용 다중 모드 광섬유 연결
7236004 | ZCM1157HLA1X
MPO 암 - MPO 암 OM3 3.0mm LSZH 24 파이버 패치 코드 - 고밀도 다중 모드(OM3) 네트워크에 최적화됨
7236005 | ZCM1128HMA1X
MPO 암 - MPO 암 OM4 3.0mm LSZH 12 파이버 패치 코드 - 고속 다중 모드(OM4) 연결용으로 설계됨
7236006 | ZCM1158HMA1X
MPO 암 - MPO 암 OM4 3.0mm LSZH 24 파이버 패치 코드 - 40G/100G 네트워크를 위한 효율적이고 안정적인 다중 모드 솔루션
포장 정보
쉽게 취급되고 잘 보호되는 이 광섬유 케이블 패키지에는 OMC가 기본값으로 라벨을 붙이고 표시합니다. 표준 상자 크기: 34*22*15 cm; 44*34*24cm; 54*39*34cm. 상자 선택은 주문 수량에 따라 다릅니다. 맞춤형 포장이 가능합니다.
OEM/ODM 서비스
- 케이블 색상, 인쇄 텍스트, 케이블 재킷 재질, 커넥터 색상 사용자 정의
- OEM 라벨, 식별 링, 케이블 라벨, 상자 디자인, 배송 표시
- 다양한 품질 수준 제공
