내구성: | <0.3dB 일반 변경, 200회 결합 | 호환성: | ≤0.2dB |
---|---|---|---|
인장 강도: | >70N | 플러그인 시간: | ≤ 500 |
작동 온도(℃): | -40 ~ + 85°C |
시온 코드 | 시온 기술 | |||||||||||||||||||||||||||||||||||||||||||

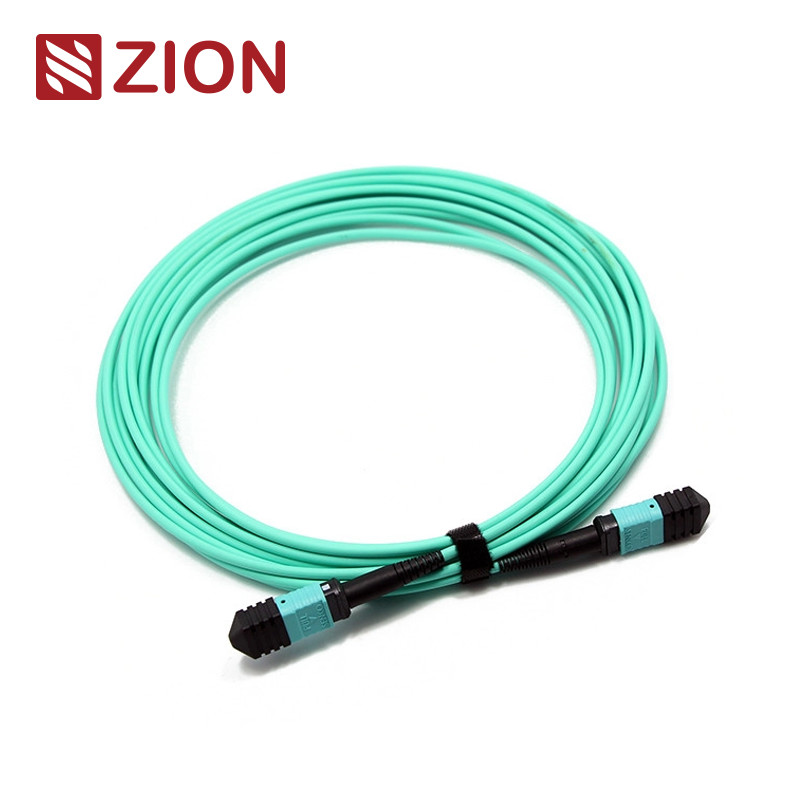

ZCM1127HLA1X | MPO 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | |||||||||||||||||||||||||||||||||||||||||||
|
연결기의 산업표준 :
연결기 | 참조 | 주택 세부 사항 | ||||||
MPO 단일모드 | IEC 61754-7 | SM 자동 위상 조정 : 녹색 connectors+black 부트 (표준 손실 MPO) SM 자동 위상 조정 : 노란 connectors+black 부트 (슈퍼 저손실 MPO) |
||||||
MPO 다중 모드 | IEC 61754-7 |
OM1&OM2 PC : 베이지 connectors+black 부트 (표준 손실 MPO) |
IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선 | ||||||||
10G 파이버 채널 컴플라이언트 | ||||||||
40G와 100G IEEE 802.3 |
광학적 사양 :
Spec 항목. | 단일모드 (닦인 APC 8 급) | 다중 모드 (PC 평평하 니스) | ||||||
나세션 손실 (MPO) (국제전기기술위원회 61300-3-34) |
표준 손실 :≤0.75dB(max), ≤0.50dB(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
표준 손실 :≤0.6dB(max), ≤0.50(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
||||||
삽입 손실 (LC/SC/FC/ST) (국제전기기술위원회 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
복귀 손실(MPO) | ≥60dB (8degree 끝마무리) | ≥25dB | ||||||
복귀 loss(LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
내구성 | <0> | |||||||
호환성 | ≤0.2dB | |||||||
인장 강도 | >70N | |||||||
시간 -에 플러그 | ≤500 | |||||||
작동 온도 (C) | + 85' C에 대한 ·-40 |
특징 : | ||||||||
저삽입 손실, 고수익 손실 | ||||||||
MT 기반을 둔 다중 파이버 커넥터, 4,8,12와 24 파이버 컨넥터 종결과 집회 | ||||||||
섬유의 대중 종결 동안 경제적인 솔루션 | ||||||||
저손실과 기준 손실 SM과 MM 적용을 위해 설계됩니다 | ||||||||
이용 가능한 울퉁불퉁한 원형 케이블, 타원형케이블과 벌거벗은 리본 옵션 | ||||||||
섬유형, 폴리쉬 타입과 / 또는 연결기 등급을 구별할 수 있는 컬러 코드화된 주택 | ||||||||
반복성과 교환할 수 있음에서 좋습니다 |
애플리케이션 : | ||||||||||||||||||||||||||||||||||||||||||||
|
Rules&Order 확인 정보를 명명하는 것 :
센코 MPO를 위한 푸쉬 풀 탭
MPO-MPO 12F 섬유 패치 코드 그림.
전체적 길이(L)(m) | 허용한도(CM)의 길이 | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40'+0.5% X L/-0 |
|
3 연결 방법은 옳은 MTP / MPO 극성을 유지하는 것을 돕습니다
1. 극성 연결
MPO 케이블이 키를 사용하는 극성이 디자인의 음조를 내립니다. 그러므로, 아래의 그림에 나타난 바와 같은, 1의 위치 1 연결기는 또 다른 연결기의 위치 1에 해당합니다. 어떤 극성 플립이 없습니다. 그러므로, 우리가 MTP가 연결을 위해 전보를 친 극성을 사용할 때, 우리는 한쪽 끝 위의 A-B 두 부분으로 된 패치 케이블과 다른 방향의 발단 위의 A-A 두 부분으로 된 패치 케이블을 사용하여야 합니다. 이 링크에서 그때 이후로, Rx1은 Tx1에 연결되어야 합니다. 우리가 MTP 케이블 극성의 디자인 원칙에따르면, A-A 두 부분으로 된 패치 케이블을 사용하지 않으면, 에러를 야기시킬 수 있는 섬유 1은 섬유 1으로 전송할 수 있습니다, 바꾸어 말하면 Rx1이 Rx1으로 전송할 수 있습니다. |
2. 극성 b접점
극성 비 MTP 케이블은 위로 키를 사용하고 디자인 위로 키를 잠급니다. 그러므로, 아래의 그림에 나타난 바와 같이, 1커넥터의 위치 1은 또 다른 연결기의 위치 12에 해당합니다. 그러므로, 우리가 극성 비 MTP 접속용 케이블을 사용할 때, 우리는 양쪽 끝 위의 A-B 두 부분으로 된 패치 케이블을 사용하여야 합니다. 섬유 1을 만드는 위로 극성을 플립시키기 위해 디자인 도움 위로 키를 잠그기 위한 키가 섬유 12로 전송하기 때문에, 그것은 Rx1이 Tx1으로 전송한다는 것 입니다. |
3. 극성 C 연결
극성과 같이 MPO는 극성 C MPO 케이블이 또한 위로 키를 사용하는 것을 전보를 치고 디자인의 음조를 내립니다. 그러나 더 케이블 내에서 1의 1커넥터가 위치 2에 해당되고 있다는 것을 위치를 만드는 섬유 크로스 디자인이 있습니다의 또 다른 연결기. 아래의 그림에 나타난 바와 같이 우리가 극성 C MTP 접속용 케이블을 사용할 때, 우리는 양쪽 끝 위의 A-B 두 부분으로 된 패치 케이블을 사용하여야 합니다. 섬유 1을 만드는 극성을 플립시키기 위한 교차하는 섬유 설계 도움이 섬유 2로 전송하기 때문에, 그것은 Rx1이 Tx1으로 전송한다는 것 입니다. |
기록 : 극성 유형은 한 다음과 같은 명명 룰스-폴라리티에 있습니다 ;극성 비 ;극성 C
시온 통신의 뜨거운 트렁크 케이블
시온 코드 | 시온 기술 | |||||||
7236001 | ZCM1122HIA1X | MPO 여성 SM 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236002 | ZCM1152HIA1X | MPO 여성 SM 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236003 | ZCM1127HLA1X | MPO 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236004 | ZCM1157HLA1X | MPO 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236005 | ZCM1128HMA1X | MPO 여성 OM4 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236006 | ZCM1158HMA1X | MPO 여성 OM4 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236007 | ZCM2122HIA1X | MTP 여성 SM 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236008 | ZCM2152HIA1X | MTP 여성 SM 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236009 | ZCM2127HLA1X | MTP 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236010 | ZCM2157HLA1X | MTP 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236011 | ZCM2128HMA1X | MTP 여성 OM4 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236012 | ZCM2158HMA1X | MTP 여성 OM4 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 |
패키징
이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다. | ||||||||
당신을 위한 OEM / ODM 서비스
1. 말, 케이블 피복의 재료, 연결기의 색깔을 인쇄한 케이블 색깔 | ||||||||
2. 벨소리, 케이블의 브랜드가 확인하는데, 표시를 수송하면서, OEM 브랜드가 권투합니다 | ||||||||
3. 다른 품질 수준. |
