원래 장소:	중국
브랜드 이름:	HELLOSIGNAL® OR OEM

최소 주문 수량:	50PCS
포장 세부 사항:	10 PC / 비닐 봉투
배달 시간:	보증금을 받은 후 일반적으로 25일.
지불 조건:	T/T
공급 능력:	제한 없음

내구성:	<0.3dB 일반 변경, 200회 결합	호환성:	≤0.2dB
플러그인 시간:	≤ 500	인장 강도:	>70N
작동 온도(℃):	-40 ~ + 85°C
하이 라이트:	싱글모드 3.0mm MPO 접속 코드 , 12개의 섬유 LSZH MPO 접속 코드 , 주문 미터 Mpo 섬유 접속 코드

시온 코드		시온 기술

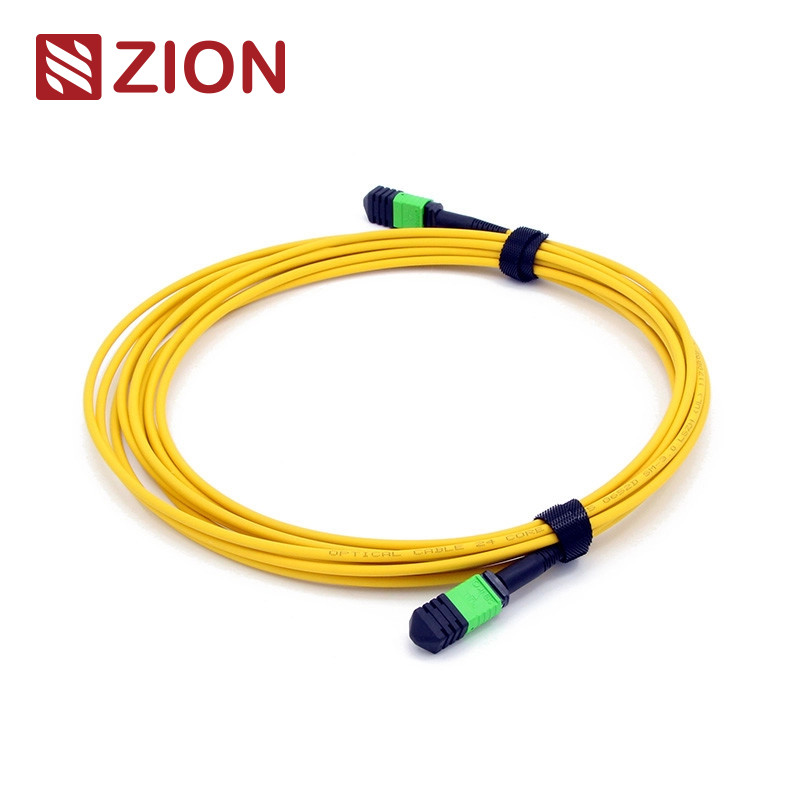

ZCM1122HIA1X		MPO 여성 SM 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성
MPO 연결기는 일종의 섬유 콘넷터입니다. MPO (다중 섬유 추진 다 중심 파이버 커넥터 유형이 계속) 입니다. MPO 높은 -비중 섬유 프리 -연결 시스템은 현재 주로 광학적 장치, 40G, 100G, QSFP+와 같은 데이터 센터의 높은 -비중 환경의 적용과 건물에 대한 광섬유의 적용과 광학 송수신기 장비 안에 있는 내부 접속 적용에서 사용됩니다.
MPO 접속구의 형태는 IEC 61754-7 규정에 따라 구별됩니다 : 코어 수 (어레이 갯수), (남자이고 여성인) 남자 머리, 극성 (PC 또는 APC).
MPO-MPO 3.0 밀리미터 LSZH 섬유 패치 코드. MPO 섬유 패치 코드는 양쪽 끝에 MPO 연결기로 종결됩니다. MPO 섬유 패치 코드는 함께 영구적인 링크로서 MPO 모듈을 연결됩니다. MPO 섬유 패치 코드는 12, 24, 48,60,72,96,144fibers로 이용 가능합니다. 10/40/100Gbps 데이터 센터 솔루션에 달하는 지원 속도. 그들은 일반적으로 연결된 카세트에 채택됩니다, 패널 또는 울퉁불퉁한 MPO가 펼쳐집니다,와 데이터 센터와 다른 고섬유질 식품 환경에서 고밀도 주축 케이블링의 신속한 배치를 용이하게 합니다. 게다가, 당신이 플러그반에서 연결기 방식을 바꾸어야 하면 MPO는 또한 많은 신축성과 편익을 제공합니다. 단지 플러그반에서 교차 접속 옆에 새로운 커넥터 방식과 새로운 카세트를 설치한 더 케이블 트렁크에서 연결기를 변화시키는 대신에.
12F MPO-MPO 섬유 패치 코드는 40G QSFP+ SR4, 40G QSFP+ CSR4와 100G QSFP28 SR4 광섬유 직접적 연관과 고밀도 데이타 센터를 위해 설계됩니다.

연결기	참조	주택 세부 사항
MPO 단일모드	IEC 61754-7	SM 자동 위상 조정 : 녹색 connectors+black 부트 (표준 손실 MPO) SM 자동 위상 조정 : 노란 connectors+black 부트 (슈퍼 저손실 MPO)
MPO 다중 모드	IEC 61754-7	OM1&OM2 PC : 베이지 connectors+black 부트 (표준 손실 MPO) OM3&OM4 PC : 물 connectors+black 부트 (Standard&Super 저손실 MPO) OM3&OM4 PC : 히스 속의 상록 관목 바이올렛 connectors+black 부트 (표준 손실 MPO)

IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선
10G 파이버 채널 컴플라이언트
40G와 100G IEEE 802.3

Spec 항목.	단일모드 (닦인 APC 8 급)	다중 모드 (PC 평평하 니스)
나세션 손실 (MPO) (국제전기기술위원회 61300-3-34)	표준 손실 :≤0.75dB(max), ≤0.50dB(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical)	표준 손실 :≤0.6dB(max), ≤0.50(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical)
삽입 손실 (LC/SC/FC/ST) (국제전기기술위원회 61300-3-6)	≤0.3dB	≤0.3dB
복귀 손실(MPO)	≥60dB (8degree 끝마무리)	≥25dB
복귀 loss(LC/SC/FC/ST)	APC≥60dB ; UPC≥50dB	≥35dB
내구성	<0>
호환성	≤0.2dB
시간 -에 플러그	≤ 500
인장 강도	>70N
작동 온도 (C)	+ 85' Ｃ에 대한 ·-40

특징 :
저삽입 손실, 고수익 손실
MT 기반을 둔 다중 파이버 커넥터, 4,8,12와 24 파이버 컨넥터 종결과 집회
섬유의 대중 종결 동안 경제적인 솔루션
저손실과 기준 손실 SM과 MM 적용을 위해 설계됩니다
이용 가능한 울퉁불퉁한 원형 케이블, 타원형케이블과 벌거벗은 리본 옵션
섬유형, 폴리쉬 타입과 / 또는 연결기 등급을 구별할 수 있는 컬러 코드화된 주택
반복성과 교환할 수 있음에서 좋습니다

애플리케이션 :
OMC의 MPO 연결기의 모두는 센코 / 니신 / 수미토모에서 왔습니다. MPO 섬유 패치 코드는 일종의 고밀도가 있는 집회가 3곳 지역에서 일반적으로 사용한다고 전보를 친다는 것 입니다.
높은 밀집하는 도 환경과 데이터 센터 응용 프로그램
건물에 대한 광섬유
섬유 장비에서 내부 커넥터 응용.

전체적 길이(L)(m)						허용한도(CM)의 길이
0						+5/-0
1						+10/-0
10						+15/-0
40						'+0.5% Ｘ L/-0

2. 극성 b접점
극성 비 MTP 케이블은 위로 키를 사용하고 디자인 위로 키를 잠급니다. 그러므로, 아래의 그림에 나타난 바와 같이, 1커넥터의 위치 1은 또 다른 연결기의 위치 12에 해당합니다. 그러므로, 우리가 극성 비 MTP 접속용 케이블을 사용할 때, 우리는 양쪽 끝 위의 A-B 두 부분으로 된 패치 케이블을 사용하여야 합니다. 섬유 1을 만드는 위로 극성을 플립시키기 위해 디자인 도움 위로 키를 잠그기 위한 키가 섬유 12로 전송하기 때문에, 그것은 Rx1이 Tx1으로 전송한다는 것 입니다.

이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 342215 센티미터 ; 443424 센티미터 ; 543934 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다.

1. 말, 케이블 피복의 재료, 연결기의 색깔을 인쇄한 케이블 색깔
2. 벨소리, 케이블의 브랜드가 확인하는데, 표시를 수송하면서, OEM 브랜드가 권투합니다
3. 다른 품질 수준.

3. 극성 Ｃ 연결
극성과 같이 MPO는 극성 Ｃ MPO 케이블이 또한 위로 키를 사용하는 것을 전보를 치고 디자인의 음조를 내립니다. 그러나 더 케이블 내에서 1의 1커넥터가 위치 2에 해당되고 있다는 것을 위치를 만드는 섬유 크로스 디자인이 있습니다의 또 다른 연결기. 아래의 그림에 나타난 바와 같이 우리가 극성 Ｃ MTP 접속용 케이블을 사용할 때, 우리는 양쪽 끝 위의 A-B 두 부분으로 된 패치 케이블을 사용하여야 합니다. 섬유 1을 만드는 극성을 플립시키기 위한 교차하는 섬유 설계 도움이 섬유 2로 전송하기 때문에, 그것은 Rx1이 Tx1으로 전송한다는 것 입니다.

시온 코드		시온 기술
7236001	ZCM1122HIA1X	MPO 여성 SM 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성
7236002	ZCM1152HIA1X	MPO 여성 SM 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성
7236003	ZCM1127HLA1X	MPO 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성
7236004	ZCM1157HLA1X	MPO 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성
7236005	ZCM1128HMA1X	MPO 여성 OM4 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성
7236006	ZCM1158HMA1X	MPO 여성 OM4 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성
7236007	ZCM2122HIA1X	MTP 여성 SM 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성
7236008	ZCM2152HIA1X	MTP 여성 SM 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성
7236009	ZCM2127HLA1X	MTP 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성
7236010	ZCM2157HLA1X	MTP 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성
7236011	ZCM2128HMA1X	MTP 여성 OM4 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성
7236012	ZCM2158HMA1X	MTP 여성 OM4 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성

	MPO 여성 SM 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
	MPO 여성 SM 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
	MPO 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
	MPO 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
	MPO 여성 OM4 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
	MPO 여성 OM4 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
	MTP 여성 SM 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
	MTP 여성 SM 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
	MTP 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
	MTP 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성	MPO-MTP 패치 코드, MTP / MPO, 광학 구성 요소, 광 네트워킹
