| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL |
| 최소 주문 수량: | 제한 없음 |
| 포장 세부 사항: | 10 PC / 플라스틱 백 |
| 배달 시간: | 정상적으로 10 근무일 |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없음 |
| 중심 파장 (NM): | 1270~1610 또는 1271~1611 | 채널 스페이싱 (GHz): | 20 |
|---|---|---|---|
| 방향성 (dB): | ≥50 | 반환 손실 (DB): | ≥45 |
| (mW)를 취급하는 최대 전력: | 500 | ||

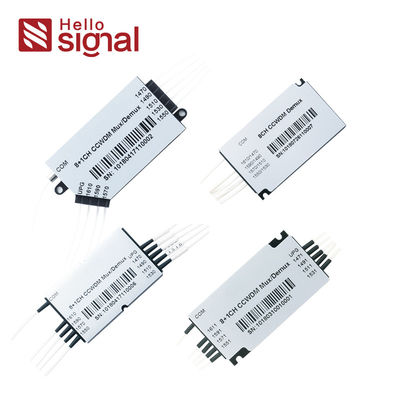

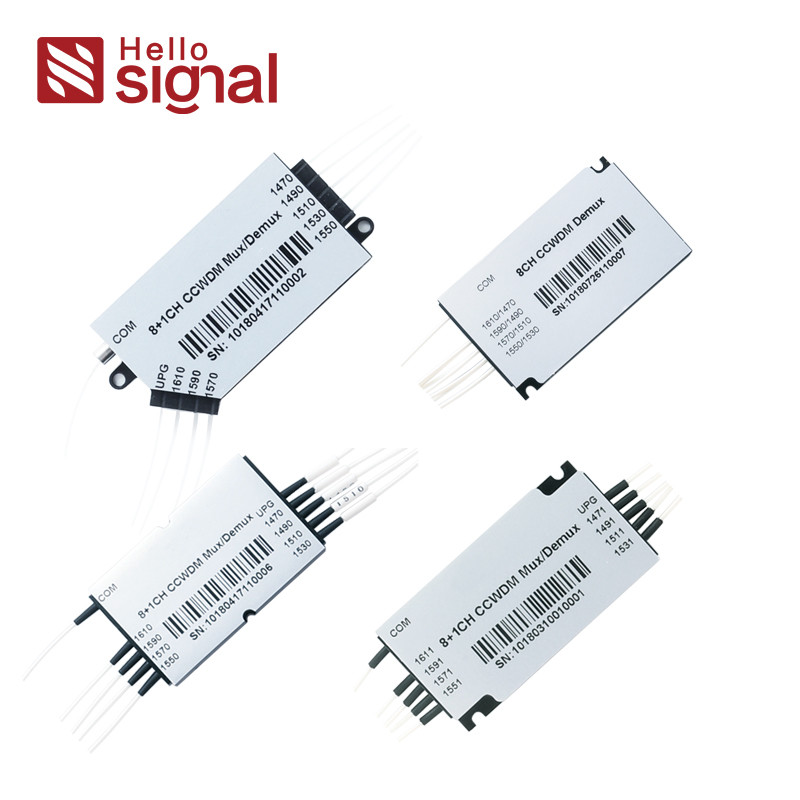

| 강조하다: | 낮은 삽입 손실 CWDM 모듈,높은 채널 격리 미니 CWDM 모듈,광학 경로에 에폭시가 없음 파장 분할 멀티플렉서 |
||
| 매개변수 | 사양 |
|---|---|
| 채널 수 | 4 | 8 | 8+E1 | 8+E2 | 18 |
| 중심 파장(nm) | 1270~1610 또는 1271~1611 |
| 채널 간격(nm) | 20 |
| 통과 대역(nm) | 채널: ±6.5 |
| 격리(dB) | 인접: ≥30 비인접: ≥40 업그레이드 포트: ≥15 |
| 삽입 손실(dB) | 채널: 1.0 | 1.5 | 1.5 | 1.5 | 3.0 |
| 섬유 유형 | Corning SMF-28, 900um 루즈 튜브 |
| 편광 의존 손실(dB) | ≤0.2 |
| 편광 모드 분산(ps) | ≤0.1 |
| 지향성(dB) | ≥50 |
| 반사 손실(dB) | ≥45 |
| 최대 전력 처리(mW) | 500 |
| 작동 온도(℃) | -10~+70 |
| 보관 온도(℃) | -40~+85 |
| 패키지 치수(mm) | 8+1CH: L44 x W28x H6.2 또는 L44 x W25 x H6.2 또는 L54 x W32 x H7.4 18CH: L50 x W50 x H6 |
| 채널 수 | 익스프레스 포트 | 1st 채널 | 패키지 | 섬유 직경 | 섬유 길이 | 커넥터 |
|---|---|---|---|---|---|---|
| 04=4 채널 | 0=없음 | 27=1270nm | 1=44x28x6.2 | 0=250μm | 1=1m | O=없음 |
| 08=8 채널 | 1=1310(±50nm) | ... | 2=44x25x6.2 | 1=900μm | 2=2m | 1=FC/APC |
| ... | 2=(1260~1458nm) | 47=1470nm | 3=54x32x7.4 | S=지정 | 2=FC/UPC | |
| 08=8 채널 | s=지정 | 49=1490nm | 4=50x50x6 | 3=SCI/APC | ||
| ... | 5=지정 | 4=SC/UPC | ||||
| 61=1610nm | 5=LC/APC | |||||
| 6=LC/UPC | ||||||
| 7=ST | ||||||
| s=지정 |
